¿Es obligatorio el uso de alambre Litz para los transformadores de alta frecuencia?

—Un análisis profundo del papel crítico del alambre Litz en aplicaciones de alta frecuencia

En el mercado global de componentes electrónicos, los transformadores de alta frecuencia, como componentes esenciales para la conversión de energía y la transmisión de señales, siempre han sido una prioridad para ingenieros y especialistas en compras. Con la adopción generalizada de aplicaciones de alta frecuencia, como las fuentes de alimentación conmutadas (SMPS), la carga inalámbrica y los sistemas de energía renovable, la cuestión de si el cable Litz es obligatorio se ha convertido en un tema candente en el diseño de transformadores de alta frecuencia. Este artículo ofrece un análisis técnico exhaustivo de la necesidad del cable Litz en transformadores de alta frecuencia, abarcando desde los principios fundamentales hasta los resultados prácticos, y ofreciendo información valiosa para un público global.

Contenido

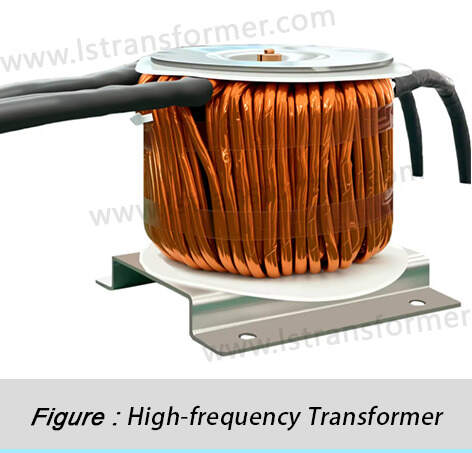

1. Principios de funcionamiento y desafíos únicos de los transformadores de alta frecuencia

Los transformadores de alta frecuencia difieren fundamentalmente de los transformadores tradicionales de baja frecuencia en su filosofía de diseño y limitaciones físicas. Comprender estas diferencias es esencial para evaluar la necesidad del cable Litz.

El rango de frecuencia de operación es el criterio principal que distingue a los transformadores de alta frecuencia de los de baja frecuencia. El Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) clasifica los transformadores que operan por encima de 20 kHz como transformadores de alta frecuencia, mientras que las fuentes de alimentación conmutadas (SMPS) modernas pueden alcanzar frecuencias en el rango de MHz. Esta operación de alta frecuencia ofrece ventajas significativas en tamaño y peso: según la ley de inducción electromagnética de Faraday, el volumen del transformador es inversamente proporcional a la frecuencia, lo que permite que los transformadores de alta frecuencia sean más de un 80 % más pequeños que sus homólogos de baja frecuencia con la misma potencia nominal.

Sin embargo, el funcionamiento a alta frecuencia también presenta tres desafíos físicos importantes:

● Efecto piel:Fenómeno en el que la densidad de corriente se concentra cerca de la superficie del conductor a medida que aumenta la frecuencia. La profundidad de la piel (δ) viene dada por:

δ = √(ρ/πμf)

Donde ρ es la resistividad, μ es la permeabilidad y f es la frecuencia. Para un conductor de cobre a 100 kHz, la profundidad de la piel es de tan solo 0.21 mm, lo que significa que la región central del conductor apenas contribuye a la conducción.

● Efecto de proximidad:Distribución desigual de la corriente causada por interacciones magnéticas entre conductores adyacentes, lo que aumenta aún más la resistencia de CA.

● Pérdida por corrientes de Foucault:Pérdida de energía debida a corrientes circulantes inducidas por campos magnéticos alternos, proporcional al cuadrado de la frecuencia.

Estos efectos, en conjunto, hacen que la resistencia de CA (Rac) de los transformadores de alta frecuencia que utilizan cable sólido sea hasta 10 veces mayor que la resistencia de CC (Rdc), lo que reduce drásticamente la eficiencia. Datos de la Agencia Internacional de la Energía (IEEE Std C57.110) muestran que, a 100 kHz, las pérdidas adicionales en los devanados convencionales pueden representar el 60 % de las pérdidas totales, lo que impulsa directamente la demanda de cable Litz.

2. Principios estructurales y ventajas técnicas del alambre Litz

El alambre Litz es un conductor especializado diseñado para aplicaciones de alta frecuencia, cuya tecnología central aborda los efectos de proximidad y de piel a través de un diseño estructural único.

La característica principal del alambre Litz es su estructura trenzada multicapa. Un alambre Litz típico consta de múltiples hebras (hasta 1,000 o más) de alambres delgados con aislamiento individual, trenzados según un patrón específico, con un diámetro de cada hebra típicamente inferior al doble de la profundidad de la piel. Este diseño optimiza tres aspectos:

(1) Área de superficie del conductor maximizada:La distribución del área transversal total en múltiples secciones más pequeñas garantiza que la corriente se distribuya eficazmente por toda la geometría. Por ejemplo, un cable Litz de 100 hilos con hilos de 0.1 mm de diámetro ofrece una superficie 10 veces mayor que un solo cable sólido de 1.13 mm.

(2) Distribución de corriente equilibrada:La torsión en capas garantiza que cada hebra ocupe diferentes posiciones espaciales en el bobinado, compensando así las diferencias del entorno electromagnético. Una investigación del Instituto Nacional de Estándares y Tecnología (NIST) demuestra que un alambre Litz bien diseñado puede reducir las pérdidas por efecto de proximidad en más del 70 %.

(3) Supresión de corrientes de Foucault:El aislamiento entre hilos bloquea las vías de circulación de la corriente, suprimiendo así las corrientes parásitas. La norma de la Comisión Electrotécnica Internacional (IEC 60317-13) exige que el aislamiento del cable Litz resista al menos 1,000 V a frecuencia industrial.

Tabla 1: Comparación del rendimiento del alambre Litz frente al alambre sólido a diferentes frecuencias

3. Necesidad de alambre Litz en transformadores de alta frecuencia

La obligatoriedad del alambre Litz depende del equilibrio técnico-económico de cada aplicación. Los parámetros clave para la toma de decisiones incluyen:

● Efecto de umbral de frecuencia:Los datos experimentales muestran que las ventajas del cable Litz aumentan de forma no lineal con la frecuencia. Por debajo de 20 kHz, el cable Litz mejora la eficiencia solo entre un 1 % y un 2 %, pero incrementa los costes en más de un 30 %. Sin embargo, por encima de 100 kHz, el cable sólido a menudo incumple las normas de seguridad UL/IEC debido al sobrecalentamiento, lo que lo hace esencial. La Directiva de Diseño Ecológico 2019/1782 de la UE exige una eficiencia superior al 93 % para las fuentes de alimentación conmutadas (SMPS) por encima de 100 kHz, lo que exige el uso de cable Litz.

● Requisitos de densidad de corriente:Los diseños de alta densidad de potencia (p. ej., cargadores de vehículos eléctricos) suelen requerir densidades de corriente superiores a 10 A/mm². En estas condiciones, incluso a 50 kHz, los cables sólidos sufren un envejecimiento acelerado del aislamiento debido al calentamiento localizado. El cable Litz reduce las temperaturas de los puntos calientes en más de 40 K, lo que prolonga significativamente la vida útil del transformador.

● Restricciones de espacio:En aplicaciones ultracompactas como los implantes médicos, el espacio para el bobinado es extremadamente limitado. El alambre Litz permite calibres más finos sin sacrificar el rendimiento. Por ejemplo, en un estimulador neural de 1 MHz, un alambre Litz de 0.05 mm reduce el volumen en un 80 % en comparación con el alambre sólido.

    ● Aplicaciones especiales:

(1) Convertidores resonantes (LLC): requieren pérdidas mínimas en el devanado para mantener el factor de calidad.

(2) Transferencia de energía inalámbrica: funciona a 85-205 kHz con una sensibilidad de alta eficiencia.

(3) Sistemas aeroespaciales: Exigen ligereza y alta confiabilidad.

En estos casos, incluso con un aumento del 50% en el costo, el cable Litz sigue siendo irremplazable. La auditoría del sistema de energía de la Estación Espacial Internacional (EEI) informa que los transformadores de cable Litz redujeron la masa del sistema en 120 kg, lo que supone un ahorro anual de más de 200,000 dólares.

4. Alternativas al alambre Litz y comparaciones

Si bien el alambre Litz se destaca en aplicaciones de alta frecuencia, los ingenieros también deben considerar alternativas para opciones de diseño óptimas.

● Trenzas planas de cobre:Mitiga el efecto pelicular reduciendo el espesor del conductor (<2x profundidad de pelicula). Común en transformadores planares de rango MHz, sus ventajas incluyen:

       (1) Mejor rendimiento térmico (alta relación superficie-volumen).

(2)Control preciso de la geometría del bobinado.

(3)Idoneidad para la producción automatizada.

Sin embargo, los efectos de proximidad son más pronunciados y los bobinados multicapa complejos presentan un desafío. La norma DIN 46400 indica que las trenzas planas son entre un 5 % y un 8 % menos eficientes que el hilo Litz por encima de 500 kHz.

● Bobinados de lámina de cobre:Utilice conductores de lámina con un grosor que coincida con la profundidad de la piel. Las investigaciones de TDK demuestran que la lámina iguala la eficiencia del cable Litz por encima de 1 MHz, pero presenta limitaciones:

     (1)Terminaciones difíciles, que introducen resistencia de contacto adicional.

(2)Baja resistencia mecánica, poca resistencia a las vibraciones.

(3) Adecuado únicamente para devanados simples de capa baja.

● Conductores compuestos:Combina materiales conductores (p. ej., cobre) y magnéticos (p. ej., nanocristalinos). La patente estadounidense US20180301275A1 muestra un rendimiento optimizado a frecuencias específicas (p. ej., 150 kHz), pero presenta las siguientes desventajas:

(1)Alto costo (~8-10x alambre Litz).

(2) Adaptabilidad de frecuencia estrecha.

(3)Datos de confiabilidad a largo plazo limitados.

Tabla 2: Comparación completa de las opciones de conductores para transformadores de alta frecuencia

En resumen

La obligatoriedad del uso del cable Litz en los transformadores de alta frecuencia depende del equilibrio técnico-económico de la aplicación.

(1) Para frecuencias superiores a 100 kHz, requisitos de eficiencia superiores al 90 % y funcionamiento a largo plazo, el cable Litz es esencial. Su estructura única mitiga los efectos peliculares y de proximidad, mejorando la eficiencia entre un 3 % y un 15 %, reduciendo el aumento de temperatura entre 20 K y 40 K y prolongando la vida útil entre dos y tres veces.

(2) Para dispositivos portátiles de potencia media (50-100 kHz) o con limitaciones de espacio, se recomienda el cable Litz.

(3) Para aplicaciones de baja frecuencia, alta corriente o sensibles a los costos, se pueden considerar alternativas como trenzas planas.

Con el endurecimiento de los estándares globales de eficiencia y los semiconductores de banda ancha que amplían las frecuencias hasta el rango de MHz, el cable Litz conforme a la norma IEC 60317 se está convirtiendo en la opción preferida, con un crecimiento anual del mercado proyectado del 12.3 %. Los ingenieros deben basar sus decisiones en estándares internacionales, pruebas reales y requisitos ambientales para obtener resultados óptimos.
