¿Puede el aumento excesivo de temperatura derretir los materiales de aislamiento del transformador?

— Una guía completa sobre los parámetros de aumento de temperatura

Como parámetro crítico en la operación de transformadores, el aumento de temperatura impacta directamente la seguridad operativa y la vida útil del equipo. Este artículo ofrece un análisis exhaustivo de los conceptos fundamentales, los factores que influyen, las normas internacionales y las medidas de optimización relacionadas con el aumento de temperatura en transformadores. Su objetivo es ayudarle a comprender a fondo este parámetro clave y a evitar accidentes graves, como la fusión del material aislante causada por un aumento excesivo de temperatura.

Contenido

1. Conceptos básicos e importancia del aumento de temperatura del transformador

El aumento de temperatura del transformador se refiere a la diferencia entre la temperatura interna de un transformador bajo carga nominal (una vez alcanzada la estabilidad térmica) y la temperatura ambiente. Este parámetro es crucial, ya que determina directamente la tasa de envejecimiento de los materiales aislantes y la vida útil del transformador.

Cuando el aumento de temperatura supera los límites de diseño, la tasa de envejecimiento de los materiales aislantes se duplica por cada aumento de 8-10 °C. Este fenómeno se rige por la teoría de la velocidad de reacción de Arrhenius, expresada por la fórmula:

Tasa de envejecimiento = A × e^(-Ea/RT)

Lugar:

•         A: Factor preexponencial

•         Ea: Energía de activación (J/mol)

•         R: Constante del gas ideal (8.314 J/mol·K)

•         T: Temperatura absoluta (K)

Tabla 1: Datos de clases de aumento de temperatura

2. Causas principales del aumento excesivo de temperatura

● Sobrecarga más allá de la capacidad de diseño

Según la Ley de Ohm (I=V/R), la corriente que circula por un conductor genera calor, siguiendo la Ley de Joule (Q=I²Rt). Cuando un transformador se sobrecarga por encima de su capacidad nominal, la generación de calor por la resistencia del devanado aumenta cuadráticamente. Por ejemplo, un aumento de carga del 100 % al 120 % incrementa la salida de calor en un 44 %. Esta sobrecarga provoca una acumulación de calor que excede la capacidad de refrigeración, lo que provoca que la temperatura supere rápidamente los límites de diseño.

● Reducción de la eficiencia del sistema de enfriamiento

La eficiencia de enfriamiento del transformador sigue la Ley de enfriamiento de Newton:

q = hAΔT

 dónde:

-q: Tasa de disipación de calor

-h: Coeficiente de transferencia de calor

-A: Área de disipación de calor

-ΔT: Diferencia de temperatura

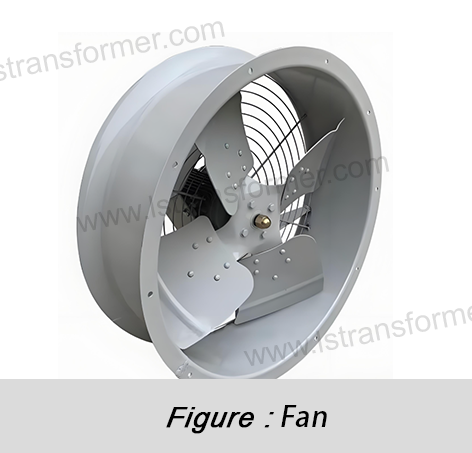

Los radiadores obstruidos, la mala circulación del aceite o las fallas del ventilador reducen significativamente la temperatura. Los datos muestran que una capa de polvo de 1 mm en los radiadores puede reducir la eficiencia de refrigeración entre un 20 % y un 30 %.

● Temperatura ambiente alta

Según la norma IEC 60076-7, la capacidad nominal del transformador se basa en temperaturas ambiente ≤40 °C. Una ventilación deficiente o temperaturas ambiente elevadas reducen el ΔT, lo que reduce la disipación de calor. Por ejemplo, un aumento de la temperatura de 30 °C a 45 °C puede incrementar la temperatura del devanado entre 15 y 20 °C con la misma carga.

● Degradación del material de aislamiento

La conductividad térmica (λ) de los materiales aislantes disminuye con el envejecimiento. Por ejemplo, un aislamiento de papel-aceite fresco tiene una λ ≈ 0.15-0.18 W/(m·K), pero un envejecimiento severo puede reducirla por debajo de 0.10 W/(m·K). Esta degradación crea puntos calientes localizados, lo que desencadena un círculo vicioso: mayor temperatura → envejecimiento acelerado → mayor reducción de la conductividad térmica → temperatura aún más alta.

3. Consecuencias y evaluación de riesgos del aumento excesivo de la temperatura

● Mecanismo de fusión del material aislante

Cuando las temperaturas superan la temperatura de transición vítrea (Tg) de los materiales aislantes, las cadenas de polímeros pierden resistencia mecánica. Por ejemplo, el papel Nomex (Tg ≈ 220 °C) pierde rápidamente su resistencia a la tracción más allá de este punto. El IEEE informa que aproximadamente el 38 % de las fallas de los transformadores están directamente relacionadas con el envejecimiento térmico.

● Aumento de la pérdida dieléctrica

El factor de pérdida dieléctrica (tanδ) de los materiales aislantes aumenta exponencialmente con la temperatura: tanδ = tanδ0 × e^(αT), donde α es una constante del material. Un valor de tanδ más alto convierte más energía eléctrica en calor, creando un bucle de retroalimentación. Los datos muestran que tanδ para el aislamiento de clase A a 105 °C es de 3 a 5 veces mayor que a 70 °C.

● Generación de gas y degradación del petróleo

Según el análisis del Triángulo de Duval, cuando las temperaturas del punto caliente superan los 300 °C, el aceite aislante se descompone, produciendo gases de falla como C₂H₂. Cada aumento de 10 °C duplica la tasa de oxidación, lo que aumenta el índice de acidez (KOH) entre 0.03 y 0.05 mg/g y acorta la vida útil del aislamiento de aceite y papel.

Tabla 2: Impacto del aumento de temperatura en la vida útil del transformador

En resumen

Una gestión eficaz del aumento de temperatura requiere un enfoque holístico que abarque el diseño, la operación y el mantenimiento. Las recomendaciones clave incluyen:

•         Inspecciones infrarrojas regulares y análisis de aceite.

•         Mantener sistemas de refrigeración limpios y eficientes.

•            Construcción de una base de datos de monitoreo del aumento de temperatura para alertas de tendencias.

•         La gestión proactiva del aumento de temperatura prolonga significativamente la vida útil del equipo y reduce el riesgo de fallos. Para soluciones personalizadas, nuestro equipo técnico ofrece soporte experto.
