¿Cómo elegir un reactor?

—De la teoría a la aplicación práctica

En los sistemas industriales y energéticos globales, los reactores son componentes esenciales para regular la corriente, suprimir armónicos y mejorar la calidad de la energía. Su selección impacta directamente la eficiencia de los equipos y la estabilidad del sistema. Según datos de búsqueda de Google, palabras clave como "cómo elegir un reactor", "guía de selección de reactores" y "escenarios de aplicación de reactores" son tendencia constante. Este artículo analizará la lógica científica detrás de la selección de reactores en cinco dimensiones: fundamentos teóricos, parámetros clave, compatibilidad con escenarios, estándares internacionales y estrategias de mantenimiento, para ayudar a los usuarios a satisfacer sus necesidades con precisión.

Contenido

1. Funciones básicas y principios de funcionamiento de los reactores

Los reactores utilizan características inductivas (XL=2πfL) para generar una fuerza contraelectromotriz en respuesta a los cambios de corriente. Sus funciones específicas incluyen:

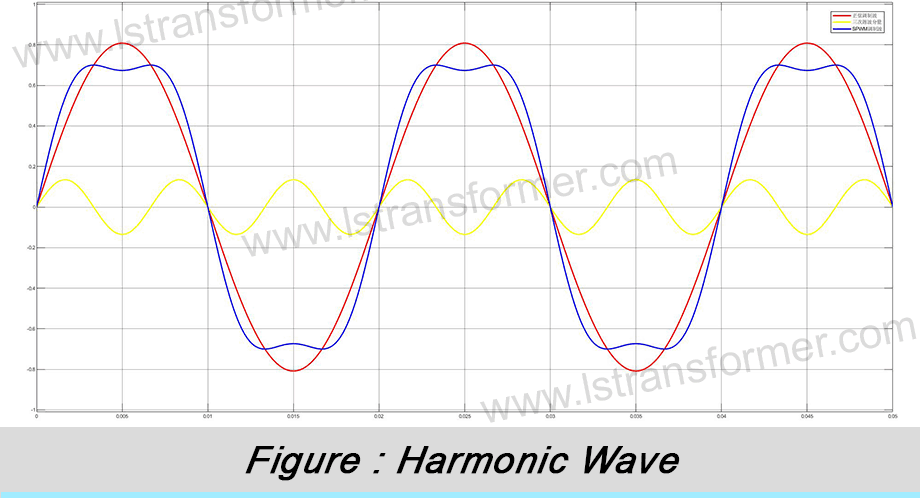

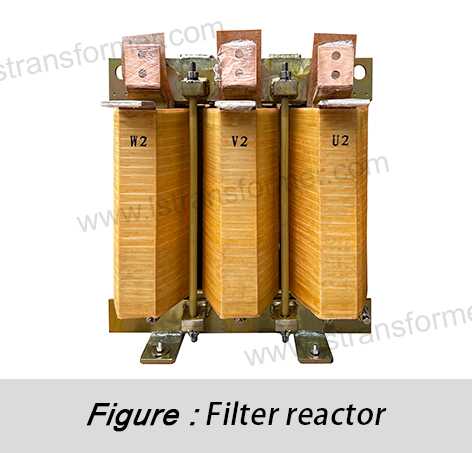

●Armónico Supresión
Las corrientes armónicas de alta frecuencia (p. ej., los armónicos 5.º y 7.º) experimentan una mayor reactancia inductiva (XL) al aumentar la frecuencia, lo que impide que los armónicos entren en la red. Por ejemplo, la reactancia inductiva para un armónico 5.º (250 Hz) es cinco veces mayor que la frecuencia fundamental (50 Hz), filtrando más del 80 % de la energía armónica. Esto reduce el aumento de temperatura del transformador y del cable entre un 30 % y un 50 %, previniendo el sobrecalentamiento y los daños en los equipos.

●Protección de limitación de corriente
Durante cortocircuitos o sobrecargas, las reactancias limitan la tasa de aumento de corriente (di/dt) mediante reactancia inductiva. Por ejemplo, en un sistema de 10 kV, una reactancia con una impedancia del 5 % puede reducir la corriente de cortocircuito de 40 kA a 38 kA, protegiendo así la capacidad de interrupción del interruptor y prolongando su vida útil en más de un 20 %.

●Corrección del factor de potencia
Al conectarse en serie con condensadores, la reactancia inductiva (XL) y la reactancia capacitiva (Xc) del reactor resuenan a frecuencias específicas (p. ej., 50 Hz), compensando la potencia reactiva de las cargas inductivas. Esto puede mejorar el factor de potencia de 0.7 a más de 0.95, reduciendo las pérdidas en la red eléctrica en aproximadamente un 15 %.

Advertencia: Una selección incorrecta puede causar fallos funcionales. Por ejemplo, el uso de un reactor de frecuencia de línea en un sistema de variador de frecuencia (VFD) puede resultar en una reactancia de alta frecuencia insuficiente, lo que impide la supresión de armónicos y podría causar una sobrecarga o explosión del condensador.

2. Cuatro parámetros clave para la selección del reactor

●Inductancia (L) y respuesta de frecuencia
La inductancia determina las características de impedancia del reactor. Por ejemplo, para suprimir el quinto armónico (5 Hz) de un variador de frecuencia (VFD), calcule la inductancia mediante la fórmula: L = (250 × 0.05³) / (10π × 2) ≈ 250 H. Para reactores de frecuencia amplia (0.032 kHz–1 MHz), se requieren núcleos de ferrita para evitar la saturación magnética a altas frecuencias.

●Diseño de aumento de temperatura y corriente nominal
La corriente nominal debe ser 1.2 veces superior a la carga máxima del sistema para soportar sobretensiones. Por ejemplo, un sistema de 400 A requiere una reactancia de 500 A.
El uso de aislamiento de clase F (que soporta 155 °C) y bobinados de lámina de cobre (área de disipación de calor 30 % más grande) puede reducir el aumento de temperatura de 80 K a 50 K, lo que extiende la vida útil a más de 15 años.

●Clase de aislamiento y resistencia de voltaje
Según la norma IEC 60076-11, un reactor de 10 kV debe soportar una tensión de frecuencia industrial de 28 kV durante 1 minuto. En entornos húmedos (p. ej., barcos), la impregnación a presión al vacío (VPI) garantiza que la absorción de agua del material aislante se mantenga por debajo del 0.1 %, lo que mejora el rendimiento del aislamiento.

●Montaje y adaptación ambiental
Los reactores de tipo seco (protección IP54) son ideales para aplicaciones en interiores, como centros de datos, mientras que los reactores sumergidos en aceite (con una eficiencia de refrigeración un 30 % mayor) son ideales para entornos exteriores de alta temperatura. En zonas corrosivas por niebla salina (p. ej., plataformas marinas), se requieren carcasas de acero inoxidable 316L y sellos de silicona.

3. Estrategias de selección y estudios de casos para escenarios del mundo real

●Sistemas VFD industriales
Los armónicos de alta frecuencia (2-25 kHz) de los variadores de frecuencia (VFD) requieren reactancias de entrada (impedancia del 3 % al 5 %). Las reactancias de salida suprimen los picos de tensión (dv/dt), protegiendo así el aislamiento del motor.
Caso de estudio: Una planta química china redujo las corrientes de los cojinetes del motor en un 70% y ahorró $80,000 anuales en costos de mantenimiento después de instalar reactores de impedancia del 4% en las entradas del VFD.

● Integración de la red de energía renovable
Los armónicos de alta frecuencia (2–150 kHz) de los inversores fotovoltaicos requieren reactores de frecuencia amplia (núcleos de ferrita) combinados con filtros LCL para cumplir con los estándares IEEE 1547 (THDi <5 %).
Caso de estudio: Un parque solar de California redujo la distorsión armónica del 8% al 2.5% y disminuyó las tarifas de penalización de la red en un 90% utilizando reactores personalizados.

●Sistemas de energía para tránsito ferroviario
Las corrientes instantáneas (10 veces el valor nominal) durante el arranque del tren requieren reactores limitadores de corriente. Se recomiendan reactores de núcleo de aire (sin saturación magnética) y soportes sismorresistentes que cumplan con la norma EN 50155.
Caso de estudio: La solución de reactor de la Línea 11 del Metro de Shanghái redujo la corriente de cortocircuito en un 40% y extendió los ciclos de reemplazo de interruptores de 2 a 5 años.

4. Normas internacionales y certificaciones de cumplimiento

En resumen

La selección de reactores científicos requiere la integración de cálculos teóricos, necesidades específicas de cada escenario y estándares internacionales. Desde la protección contra la niebla salina en los parques eólicos marinos de Noruega hasta la refrigeración a alta temperatura en plantas solares del desierto saudí y la mitigación de armónicos en fábricas alemanas, estudios de caso globales validan la eficacia de la estrategia de "adaptación de parámetros-adaptación de escenarios-garantía de mantenimiento".
