En el mercado global de equipos eléctricos industriales, los transformadores, como componentes esenciales de los sistemas de potencia, han visto cómo su nivel de protección se ha convertido en un factor clave en la selección de productos por parte de los usuarios. Con estándares de seguridad cada vez más estrictos por parte de organizaciones como la Comisión Electrotécnica Internacional (IEC) y el Instituto de Ingenieros Eléctricos y Electrónicos (IEEE), optimizar el diseño estructural de los transformadores para mejorar su rendimiento de protección se ha convertido en un gran desafío para fabricantes e ingenieros. Este artículo analiza cuatro dimensiones —selección de materiales, tecnología de sellado, equilibrio térmico y refuerzo mecánico— de acuerdo con estándares internacionales como IEC 60076 e IEEE C57.12.00. También incluye tablas comparativas de parámetros clave y fórmulas para el cálculo de la resistencia térmica, con el fin de proporcionar soluciones prácticas para clientes internacionales.



Contenido

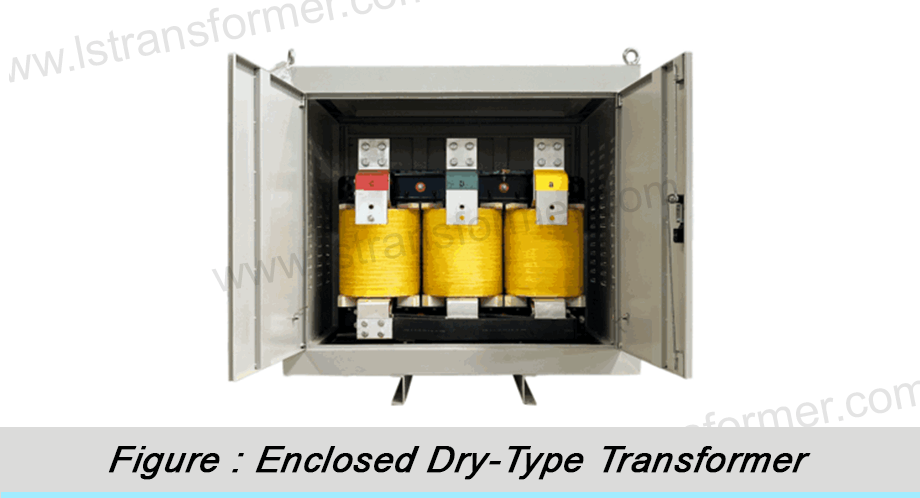

1. Sistema de sellado eficiente: La barrera principal contra la entrada de contaminantes

● Diseño de estructura de sellado multinivel

El segundo dígito en los niveles de protección del transformador (por ejemplo, IP65 o IP67) representa el rendimiento a prueba de polvo y agua, que está directamente relacionado con el sistema de sellado. Un diseño de triple protección que utiliza "junta tórica de la carcasa + sellador de inyección + estructura de brida laberíntica" aborda eficazmente diferentes mecanismos de penetración:

• La junta tórica (de material EPDM) rellena las uniones de las bridas metálicas mediante deformación elástica, con una tasa de compresión controlada entre el 25 % y el 30 % (según la norma IEC 60529).

• El sellador inyectable (por ejemplo, de tipo polisulfuro) forma una película continua después del curado, rellenando los poros microscópicos.

•Brida de laberinto Alarga la trayectoria de los contaminantes, permitiendo que las gotas de agua se desprendan por efecto de la gravedad.

Tipo de sellado	Rendimiento a prueba de polvo (IP5X)	Rendimiento de resistencia al agua (IPX7)	Índice de costos
junta tórica única	Compatible	No cumple	1.0
Junta tórica + sellador	Supera en un 30%	Compatible	1.8
Sistema de triple sellado	Supera en un 50%	Supera (IP68)	2.5

Tabla 1: Comparación de diferentes soluciones de sellado según su grado de protección IP.

● Tecnología de compensación de sellado dinámico

Los ciclos de temperatura pueden provocar diferencias en la dilatación térmica de los materiales, lo que compromete el sellado. El uso de una brida híbrida de metal y material compuesto ( por ejemplo, anillo exterior de acero inoxidable + revestimiento interior de nailon reforzado con fibra de vidrio) aprovecha sus diferentes coeficientes de dilatación térmica (CTE del acero inoxidable ≈ 17 × 10⁻⁶ / ° C, CTE del nailon ≈ 30 × 10⁻⁶ / ° C) para lograr una compensación de temperatura. Cuando la temperatura aumenta, el nailon se dilata más significativamente, lo que incrementa la presión radial sobre la junta tórica.



2. Optimización de la gestión térmica: Diseño sinérgico de protección y disipación de calor.

● Reestructuración del canal de disipación de calor pasiva

Mejorar los niveles de protección suele conllevar un empeoramiento de la disipación del calor (cada aumento en la clasificación IP incrementa el aumento de temperatura entre 15 y 20 K). Las soluciones incluyen:

•Aletas de refrigeración corrugadas:

Aumenta la superficie (en un 40 % en comparación con los diseños tradicionales) e induce turbulencia, logrando una eficiencia de disipación de calor comparable a la de IP23 bajo protección IP54.

•Carcasa con tubo de calor integrado:

 En la carcasa se encuentran integrados tubos de calor de cobre (con una conductividad térmica de 398 W/m·K), donde la evaporación del fluido de trabajo interno elimina el calor y las aletas externas optimizan la convección.

● Modelo de cálculo de la red de resistencia térmica

Resistencia térmica totalRtotal consta de tres partes:

total=Rcond+Rconv+Rrad

Donde la resistencia térmica conductivaRcond=kAL
L = espesor,k = conductividad térmica,A = área de la sección transversal.

Por ejemplo, el uso de nanofluidos (que contienen partículas de Al₂O₃) en transformadores típicos sumergidos en aceite puede mejorar el valor k en un 22 %, reduciendo la temperatura del punto caliente entre 8 y 12 °C en condiciones IP65.



3. Estructura de refuerzo mecánico: estrategias de ingeniería contra impactos físicos

● Diseño de marco antichoque

Medidas clave para cumplir con los requisitos de la prueba de choque mecánico IEC 60068-2-27 (aceleración máxima de 15 g):

•Estructura de celosía espacial:

 Sustituir el refuerzo plano tradicional por una estructura piramidal tridimensional dispersa la energía del impacto a lo largo de múltiples trayectorias. Las simulaciones muestran una reducción del 63 % en la deformación bajo un impacto de 50 J.

•Panel sándwich compuesto:

 Una estructura sándwich de "acero-espuma de poliuretano-acero" utiliza un material de núcleo de espuma para absorber la energía de vibración (factor de pérdida tan δ > 0.3).

● Tecnología de conexión sísmica

Se desarrollaron juntas amortiguadoras de múltiples grados de libertad que cumplen con las normas sísmicas IEEE 693:

• Dirección horizontal: Utiliza conjuntos de resortes de disco (coeficiente de rigidez no lineal).

• Dirección vertical: Emplea amortiguadores hidráulicos (coeficiente de amortiguación ζ = 0.25).

• Las pruebas confirman la integridad estructural bajo una aceleración sísmica de 0.3g.



4. Materiales adaptables al medio ambiente: protección de edificios desde el nivel molecular.

● Tecnología de nanorrevestimiento superficial

La pulverización de plasma crea un recubrimiento nanocompuesto de Al₂O₃-TiO₂ (con un espesor de 80 a 120 μm) en la superficie de la carcasa, logrando:

• Ángulo de contacto > 150° (efecto superhidrofóbico).

• No presenta corrosión después de 2000 horas de prueba de niebla salina (IEC 60068-2-52).

• Resistividad superficial > 10¹² Ω (suprime la acumulación electrostática de polvo).

● Tratamiento de protección biológica

En el caso de los transformadores utilizados en regiones tropicales, el caucho de silicona antibacteriano (con iones Ag⁺) interrumpe las membranas celulares microbianas, reduciendo el crecimiento de moho en un 99 % (probado según la norma ASTM G21).



Conclusión

Mejorar los niveles de protección de los transformadores es un desafío de ingeniería de sistemas que involucra múltiples campos físicos. Al aplicar los métodos de diseño estructural descritos en este artículo, los fabricantes pueden aumentar la protección del producto en 1 o 2 grados IP sin incrementar significativamente los costos (aproximadamente entre un 15 % y un 20 %). Al seleccionar transformadores, se recomienda a los usuarios solicitar a los proveedores, además de los parámetros convencionales, lo siguiente:

1. Documentos de certificación de la serie IEC 61439.

2. Informes de verificación del nivel de protección de terceros.

3. Datos de simulación de la unión termomecánica.

Con la futura implementación de nuevos estándares como el IEC 62933, los diseños de protección modular se convertirán en una tendencia de la industria, lo que garantizará una mayor confiabilidad para los transformadores en entornos extremos.

Dirección de optimización	Mejora de la calificación IP	Reducción del aumento de temperatura	Extensión de por vida	Escenarios de aplicación típicos
Sistema de triple sellado	IP54 → IP66	-	30%	Energía eólica marina
Disipación de calor mediante tubos	-	15K	20%	Centros de datos
Marco sísmico	-	-	50%	Zonas sísmicas

Tabla 2: Efectos de mejora de las optimizaciones estructurales en los parámetros clave
