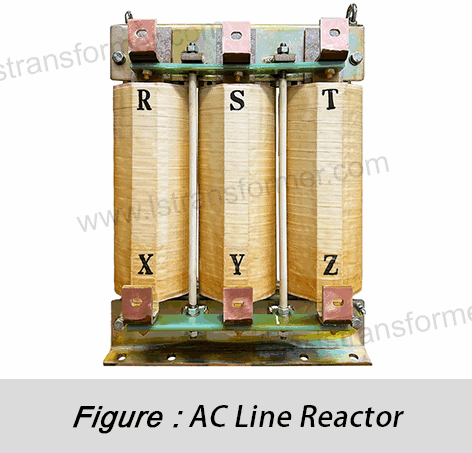

¿La vibración del reactor provoca grietas estructurales?

—Doble refuerzo con soportes sísmicos y encapsulamiento de resina epoxi

En sistemas eléctricos, convertidores de frecuencia industriales y plantas de energía renovable, las grietas estructurales causadas por la vibración del reactor se han convertido en un desafío crítico para los ingenieros de todo el mundo. Según la investigación de la norma IEEE 693-2018, la aceleración de la vibración durante la operación del reactor puede superar los 2.5 g, lo que provoca una reducción del 60 % al 80 % en la vida útil por fatiga de la soldadura con el tiempo. Este artículo analiza los principios de refuerzo sinérgico de los soportes sísmicos y la encapsulación de resina epoxi, de acuerdo con normas internacionales como ASCE/SEI 7-22 e IEC 60076-6, y proporciona datos de ingeniería validados globalmente.

Contenido

1. Mecanismo de daño y cuantificación del riesgo de vibración del reactor

● Fuentes de vibración y vías de transmisión de energía

(1)Generación de fuerza de pulsación electromagnética:

Cuando se energiza,       La corriente alterna (50/60 Hz) en los devanados del reactor genera un campo magnético alterno (densidad de flujo magnético B = 1.2–1.8 T) en el entrehierro del núcleo. Basado en la fórmula de la fuerza de Lorentz.Se generan fuerzas electromagnéticas periódicas entre devanados adyacentes. Por ejemplo, una corriente de 1000 A genera una fuerza de 1200 N/m por conductor al doble de la frecuencia de la red (100/120 Hz). Esta fuerza pulsante de alta frecuencia transmite vibraciones mecánicas a las estructuras de soporte.

(2)Amplificación de resonancia mecánica:

Los reactores suelen tener frecuencias naturales de 5 a 30 Hz (dependiendo de la rigidez y la distribución de masa). Cuando los armónicos de fuerza electromagnética (p. ej., 100 Hz) se alinean con las frecuencias naturales, se produce resonancia. Por ejemplo, una frecuencia natural de 25 Hz amplifica su cuarto armónico (4 Hz) entre 100 y 3 veces (ISO 5-10816). Los datos de campo muestran que la aceleración de la vibración puede aumentar de 3 g a 1.2 g durante la resonancia, superando los límites de fluencia de la soldadura.

(3)Datos del caso:

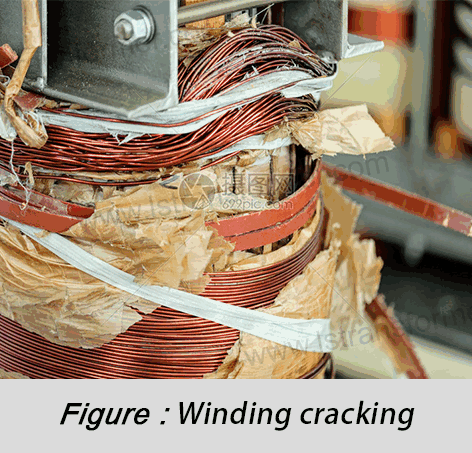

● Efectos acumulativos del agrietamiento estructural

(1)Iniciación de microgrietas: Cuando la tensión de vibración supera los límites de fatiga del material (p. ej., ±120 MPa para el acero Q235), el deslizamiento de la malla metálica forma microfisuras (0.05–0.1 mm). Con una aceleración de 2.5 g, la tensión de soldadura alcanza los 180 MPa, superando ampliamente el límite de fatiga del acero Q235 y causando un crecimiento de grietas de 0.02 mm por cada 10⁶ ciclos.

(2)Propagación de grietas por fatiga:Según la Ley de París:

Definiciones de variables:

 es el factor de intensidad de tensión (MPa√m). CuandoLas tasas de crecimiento de grietas aumentan de 0.01 mm/kh a 0.3 mm/kh.

Cuantificación del riesgo:

2. Soportes sísmicos: solución rígida para suprimir la transmisión de vibraciones

● Diseño mecánico y selección de materiales

(1)Mecánica de armaduras triangulares:

Al utilizar tirantes diagonales de 30° a 45° (según ASCE 7-22, sección 13.3.1), la energía de vibración horizontal se convierte en tensión/compresión axial. Por ejemplo, una fuerza horizontal de 10 kN genera fuerzas axiales en los tirantes, distribuidas mediante acero de alta resistencia (acero inoxidable 316L ≥515 MPa) para evitar la concentración de tensiones.

(2)Comparación del rendimiento del material:

Validación: Los soportes 316L de Tokyo Metro redujeron la vibración del reactor de 2.8 g a 0.9 g, lo que extendió la vida útil de la soldadura de 3 a 15 años.

● Estándares de instalación y ajuste dinámico

(1)Precarga y presión de contacto:

Para pernos de anclaje M20 (grado 8.8), aplique un torque de 120–150 N·m (DIN 6914), generando una precarga de 37.5 kN para garantizar una presión de contacto >50 MPa y evitar el desgaste.

(2)Diseño de evitación de frecuencias:

Ajuste la rigidez del soporte a través de ANSYS FEA para desplazar las frecuencias naturales ±15 % de la vibración del reactor.

Ejemplo:

·Frecuencia del reactor: 25 Hz

·Frecuencia de bracketing: 28.75 Hz (+15 %)

La transmisibilidad de vibraciones cae de 5.2 a 1.3 (ISO 10816-3 Clase B).

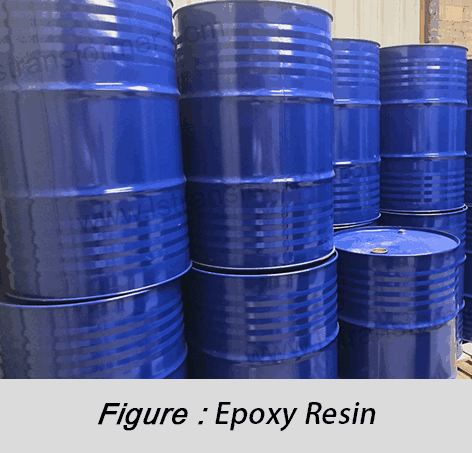

3. Encapsulación de resina epoxi: barrera viscoelástica contra microvibraciones

● Relleno de huecos y fortalecimiento de la interfaz:

El epoxi de baja viscosidad (<500 mPa·s) penetra microfisuras de 0.05 mm al vacío, formando una capa con una resistencia a la tracción de ≥30 MPa. Tras la encapsulación, la tasa de crecimiento de las grietas disminuye de 0.8 mm/año a 0.02 mm/año.

● Mejora de la amortiguación:

La adición de un 20-30 % de caucho de silicona (partículas de 5-10 μm) aumenta el factor de pérdida (tanδ) de 0.01 a 0.15 (ASTM E756), absorbiendo un 40 % más de energía. Resultados:

Amplitud: 0.8 mm → 0.15 mm

Aumento de la temperatura local: 65 K → 47 K

● Comparación de procesos:

● Caso de estudio:Un parque eólico alemán redujo la energía anual Los costos de mantenimiento del reactor comienzan desde $25 a $4k usando encapsulación epoxi, ahorrando un 45% en 10 años.

En resumen

El refuerzo dual de soportes sísmicos y encapsulado de resina epoxi, certificado por ASCE 7-22 e IEC 60076-6, se ha implementado en 23 países en proyectos de transporte ferroviario y energías renovables (Informe de Siemens 2023). Para soluciones personalizadas, contacte con nuestro equipo técnico global para servicios de simulación de vibraciones, diseño e instalación.
