La evolución de la tecnología de medición de la brecha central

-Desde galgas de espesores hasta escaneo láser 3D para una mejora de la precisión

El rendimiento excepcional de transformadores y reactores depende de una dimensión microscópica invisible a simple vista: la precisión de los entrehierros entre las láminas de acero al silicio. Como núcleo de la conversión de energía electromagnética, el tamaño microscópico y la uniformidad de distribución de los entrehierros del núcleo son parámetros físicos críticos que determinan la eficiencia, el ruido, el aumento de temperatura e incluso la vida útil del equipo. En el contexto de la transición energética global, las estrictas regulaciones de eficiencia energética (por ejemplo, el Ecodiseño de la UE, el Departamento de Energía de EE. UU. y la norma china GB-20052) siguen endureciendo los requisitos para las pérdidas y el ruido en los transformadores. Esto impulsa la evolución de la tecnología de medición de los entrehierros del núcleo, pasando del juicio empírico a la precisión digital avanzada. Este artículo analiza sistemáticamente esta evolución, revelando la lógica técnica y el valor industrial que subyacen a las mejoras de precisión.

Contenido

1. La lógica subyacente: ¿Por qué es importante la precisión en la medición de la brecha?

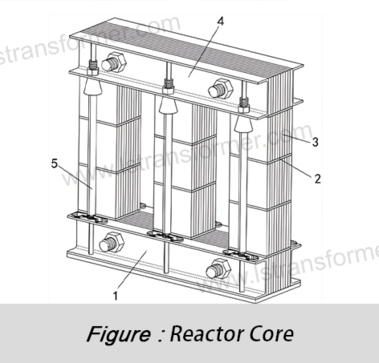

Cuando la corriente alterna fluye a través de los devanados de un transformador, se genera un flujo magnético en el núcleo. Idealmente, este flujo debería circular completamente dentro de las láminas de acero al silicio de alta permeabilidad. Sin embargo, en la práctica, los núcleos constan de miles de láminas apiladas, lo que inevitablemente crea espacios microscópicos entre ellas.

Estas pequeñas discontinuidades interrumpen la uniformidad magnética. Al pasar el flujo magnético a través de ellas, la reluctancia magnética aumenta bruscamente (la reluctancia del aire es mucho mayor que la del acero al silicio), lo que obliga a parte del flujo a desviarse, creando flujo de fuga. Este flujo de fuga no solo reduce la eficiencia de transferencia de energía (aumentando las pérdidas en vacío), sino que también induce corrientes parásitas en los componentes metálicos, lo que provoca sobrecalentamiento localizado y vibraciones/ruido anormales.

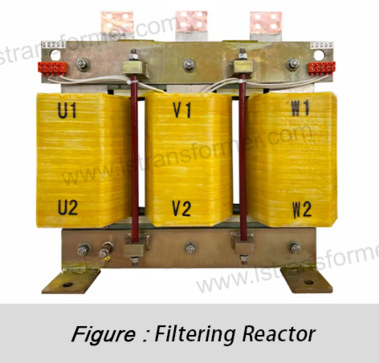

Los errores de medición en los entrehierros provocan directamente fluctuaciones incontrolables en el rendimiento magnético. Para los transformadores de alta frecuencia y los reactores de gran capacidad que buscan un alto rendimiento, el control preciso de los entrehierros se ha convertido en un obstáculo crítico de diseño y fabricación.

2. La evolución: de los métodos empíricos al empoderamiento digital

● Era del contacto mecánico: Limitaciones de las galgas de espesores y los micrómetros

(1) Esencia del método:Depende de la habilidad y experiencia del operario, quien inserta galgas de espesor fijo entre las láminas o utiliza dispositivos con micrómetros para realizar mediciones por contacto puntual. Este ha sido el estándar mundial durante décadas.

(2) Cuellos de botella de precisión y causas:

Interferencia superficial:Las rebabas, las pequeñas deformaciones o los revestimientos aislantes irregulares en los bordes de la laminación impiden que los medidores entren en contacto con la superficie de referencia real, lo que produce lecturas de separación infladas.

Influencia de la presión de contacto:La fuerza de inserción o la presión micrométrica sesgan los resultados: una presión excesiva comprime las láminas (lectura inferior a la real), mientras que una presión insuficiente provoca lecturas superiores a la real e inestables.

Muestreo limitado:Solo mide los bordes o los puntos accesibles manualmente, sin reflejar la distribución real de huecos en el núcleo (especialmente en las regiones internas). En núcleos grandes, el muestreo disperso introduce un sesgo estadístico significativo.

(3) Consecuencias:Los márgenes de diseño deben ampliarse para cubrir la incertidumbre de las mediciones, el aumento de los costes de los materiales y el tamaño del dispositivo. El rendimiento (por ejemplo, las pérdidas y el ruido) varía notablemente entre lotes.

● Preludio óptico sin contacto: Sensores de desplazamiento láser

(1) Esencia del método:Utiliza la triangulación láser o los principios confocales. Un haz láser se enfoca en la superficie y los cambios en el punto reflejado permiten calcular la distancia.

(2) Mejoras de precisión:

--Sin errores de contacto:Elimina los riesgos de deformación mecánica y los daños en el revestimiento aislante.

--Alta frecuencia de muestreo:Miles de mediciones por segundo, superando con creces los métodos manuales.

--Precisión de un solo punto:En condiciones ideales (superficies limpias y reflectantes), la repetibilidad supera a la de las herramientas mecánicas.

(3)Nuevas limitaciones:

--Dependencia de la superficie:La rugosidad, la oxidación o los recubrimientos aislantes (color/brillo) afectan la reflectividad del láser, causando señales débiles o valores atípicos en superficies oscuras/rugosas.

--Cuello de botella de escaneo puntual:Si bien la velocidad de escaneo por punto es rápida, la cobertura de toda la zona requiere un escaneo lento. Las ranuras profundas o las zonas ocultas presentan dificultades.

--Complejidad de los datos:Requiere sistemas de movimiento (rieles, robots) para datos multipunto, lo que aumenta el costo y la complejidad.

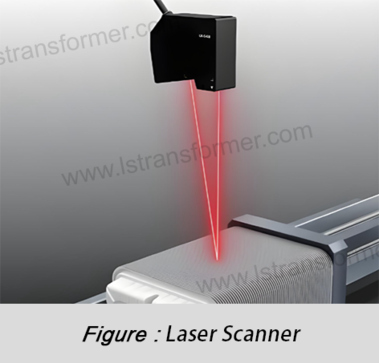

● Revolución digital 3D: Escaneo láser lineal y escaneo 3D con luz estructurada

(1) Esencia del método:

--Escaneo láser de línea:Amplía un único láser en una línea (o franja), capturando datos de nube de puntos 3D densos para toda una zona.

Perfil de superficie en uno. El movimiento produce una morfología 3D completa (Palabras clave: escaneo láser 3D, espacio central).

--Escaneo de luz estructurada:Proyecta patrones codificados (por ejemplo, código Gray, desplazamientos de fase sinusoidales) sobre la superficie. Varias cámaras capturan los patrones deformados y los algoritmos de desplazamiento de fase reconstruyen las coordenadas 3D.

(2) Salto de precisión y ventajas:

--Cobertura de toda la zona:Captura instantáneamente millones de puntos, generando modelos digitales continuos (nubes de puntos/mallas), eliminando el sesgo de muestreo (Palabras clave: medición 3D de alta resolución).

--Captura de microdetalles:Los sistemas ópticos avanzados, las cámaras de alta resolución y los algoritmos (extracción de bordes subpíxel, desenvuelto de fase multifrecuencia) mapean con precisión los bordes de la laminación.

Datos objetivos:Los procesos automatizados/semiautomatizados eliminan la variabilidad del operador.

Analítica avanzada:Las nubes de puntos permiten realizar cálculos de separación, planitud y ondulación, así como mapas de calor de distribución para identificar valores atípicos.

(3) Valor fundamental:

--Entrada de simulación:Los datos reales de la superficie del núcleo en 3D mejoran las simulaciones multifísicas de FEA y NVH.

--Control de calidad:Permite la inspección al 100% o el muestreo de alta proporción, la capacidad del proceso (CPK) y bases de datos trazables para la optimización.

--Nuevo soporte de materiales:Único método viable para núcleos de aleación frágiles/no cristalinos.

3. Macroimpacto de las microbrechas: Efectos en cadena de la precisión

Los datos de separación ultraprecisos del escaneo láser 3D trascienden la medición, convirtiéndose en un motor fundamental para el diseño, la fabricación y la simulación:

● Reducción de pérdidas y aumento de la eficiencia (alto volumen de búsqueda):
 Los datos precisos sobre las brechas mejoran las predicciones de las pérdidas del núcleo.                                       (histéresis, corrientes parásitas) y pérdidas dispersas (por falta de uniformidad en el espacio). El apilamiento/sujeción optimizado reduce las pérdidas en vacío, cumpliendo con estándares estrictos (IEC 60076-20, DOE, EU EcoDesign).

● Supresión de vibraciones y ruido (alto volumen de búsqueda):
La uniformidad del espacio es clave para reducir la vibración magnetoestrictiva y el desequilibrio de la fuerza electromagnética. Los datos 3D alimentan simulaciones NVH precisas, reduciendo el ruido en áreas sensibles (IEC 60076-10).

● Optimización del margen de diseño y ahorro de costes:
Sustituye el "diseño impreciso" por cálculos precisos de la fuerza magnetomotriz y las espiras de la bobina, minimizando el sobredimensionamiento y el desperdicio de material (cobre, acero al silicio).

● Fiabilidad y vida útil:
Controla los huecos excesivos/localizados, evitando la saturación de la densidad de flujo y los puntos calientes, mejorando la estabilidad a largo plazo.

Tabla 1: Tecnologías centrales de medición de brechas: comparación y evolución

En resumen

El escaneo láser 3D moderno transforma la medición de huecos en materiales esenciales, pasando de "aproximaciones" a un "dominio total". Permite a los ingenieros visualizar los huecos con una claridad sin precedentes, transformando parámetros antes vagos en datos precisos y prácticos.

A medida que la precisión supera la barrera de las micras, el diseño de transformadores elimina los márgenes de seguridad excesivos, la fabricación deja de depender de la mano de obra artesanal y cada vatio de reducción de pérdidas o decibelio de eliminación de ruido se basa en datos medibles, analizables y optimizables.
