¿Cuáles son las características estructurales de un devanado cilíndrico?

Los devanados cilíndricos se pueden clasificar enuna sola capa,doble capayconfiguraciones multicapaLos devanados de una sola capa tienen una estructura simple y una buena capacidad de procesamiento, pero tienen una estabilidad de soporte final relativamente pobre. Los devanados de doble capa se forman conectando1 a 6 planos conductores a un molde de bobinado y bobinado de los mismos, lo que puede mejorar el rendimiento eléctrico y la resistencia mecánica del bobinado hasta cierto punto. Los bobinados cilíndricos multicapa utilizan conductores redondos o planos para bobinar en un cilindro aislante, lo que proporciona un mayor volumen de bobinado y una mayor capacidad de transporte de corriente.

Contenido

●Estructuras de bobinado:

●Bobinado de una sola capa: Adaptado para aplicaciones de menor voltaje, que presenta una estructura más simple y una mejor procesabilidad. El soporte final de estos devanados generalmente se basa en estructuras de soporte externas, lo que da como resultadoEstabilidad relativamente pobre.

●Bobinado de doble capa:Al enrollar dos capas de conductores en un molde de bobinado, esta configuración mejora efectivamenteLa clase de aislamiento y el rendimiento eléctrico del devanado.El diseño de devanados de doble capa debe garantizarbuen aislamiento entre capas para evitar cortocircuitos o problemas de fugas debido a un aislamiento deficiente entre capas.

●Bobinado multicapa: Adecuado para aplicaciones que requierenalta corriente y alto voltajeLos devanados multicapa ofrecen mayores volúmenes de devanado y mayores densidades de corriente. El proceso de fabricación de los devanados multicapa es más complejo y requiere un control preciso del proceso de devanado para garantizar Rendimiento general y estabilidad.

●Diseño de bobinado de alto voltaje:

Para devanados de alto voltaje de35 kV y más, normalmente se instala un protector estático dentrolas capas internas del bobinado Para garantizar una distribución uniforme de la tensión. El blindaje estático, conectado al terminal del devanado, suprime eficazmente la concentración de campos eléctricos y reduce la intensidad del campo eléctrico local causada por una distribución desigual de la tensión, mejorando así el rendimiento del aislamiento y la fiabilidad del devanado.

●Materiales de aislamiento:

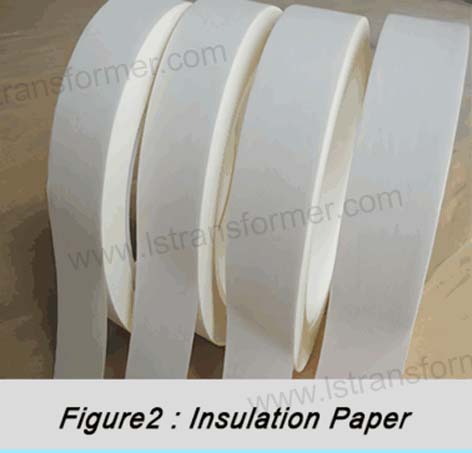

Los materiales de aislamiento entre capas generalmente están hechos de papel de cable orconductos de aceite para garantizar la resistencia eléctrica y mecánica del aislamiento del devanado. El papel para cables es un material aislante de uso común con excelentes propiedades de aislamiento eléctrico y resistencia a altas temperaturas. Los conductos de aceite mejoran aún más los efectos de aislamiento y proporcionan una refrigeración eficaz. Además,El aislamiento en ambos extremos del devanado debe rellenarse adecuadamente. para garantizar la integridad del sistema de aislamiento y evitar fenómenos de descarga parcial debido a bordes irregulares.

En resumen

En resumen, las características estructurales de los devanados cilíndricos incluyen su diseño en capas, la configuración del aislamiento y los requisitos especiales para los devanados de alta tensión. Estas características determinan su idoneidad y rendimiento en diversas aplicaciones.
