¿Por qué se deben utilizar cables resistentes al aceite de alta calidad en los transformadores de las pilas de carga de vehículos eléctricos?

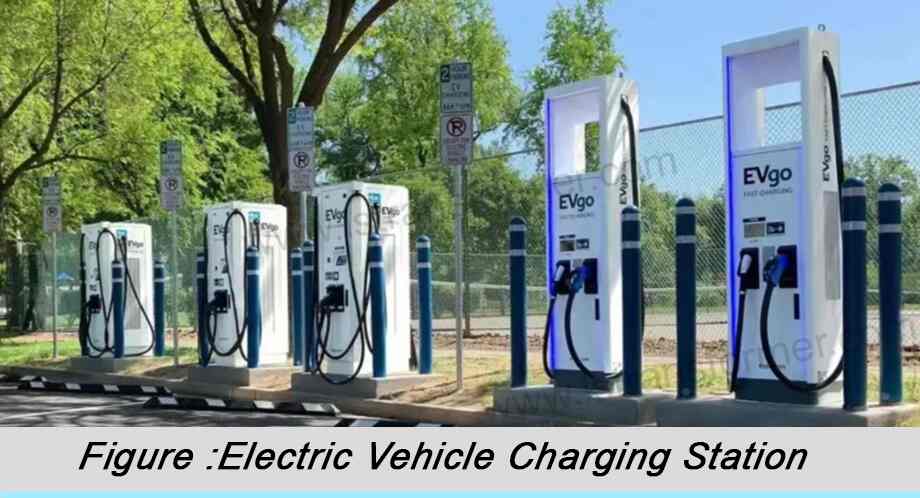

Con la rápida expansión del mercado global de vehículos eléctricos (VE), la construcción de infraestructura de carga se ha convertido en un punto focal para gobiernos y empresas de todo el mundo. Como componente esencial de las pilas de carga, el rendimiento de los transformadores impacta directamente en la eficiencia, seguridad y vida útil de la carga. Entre estos, la selección de cables aislantes internos es particularmente crítica, y el uso de cables de alta calidad resistentes al aceite se ha convertido en un estándar en la industria. Este artículo profundiza en por qué los transformadores de pilas de carga de VE deben emplear cables de alta calidad resistentes al aceite, analizando el tema desde múltiples perspectivas, incluyendo estándares técnicos, requisitos de rendimiento y beneficios económicos.

Contenido

1. Mecanismo de interacción entre el aceite del transformador y los materiales aislantes

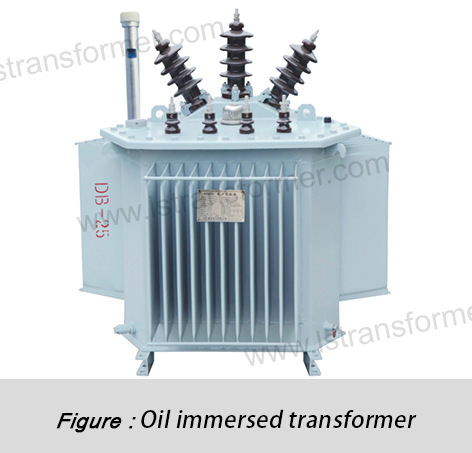

Los transformadores de pilas de carga de vehículos eléctricos suelen adoptar un diseño sumergido en aceite, ya que el aceite aislante (generalmente aceite mineral o éster sintético) ofrece excelentes propiedades de aislamiento y disipación térmica. Sin embargo, el contacto prolongado entre el aceite del transformador y materiales aislantes comunes puede provocar interacciones fisicoquímicas complejas:

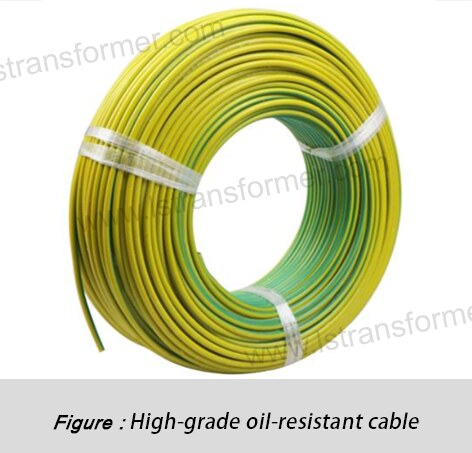

● Efecto de hinchazón:El aceite para transformadores penetra gradualmente en la estructura molecular de los materiales aislantes, provocando su expansión (hinchamiento). Los materiales aislantes comunes pueden presentar tasas de hinchamiento del 5 al 10 %, mientras que los cables de alta calidad resistentes al aceite utilizan polímeros especializados (como poliamida-imida o poliéster modificado) con estructuras moleculares optimizadas, lo que mantiene las tasas de hinchamiento por debajo del 1 %.

Tabla 1: Comparación del rendimiento de diferentes materiales aislantes en aceite de transformador

● Compatibilidad química: El aceite del transformador envejece con el tiempo Bajo altas temperaturas y campos eléctricos, se producen sustancias ácidas y radicales libres. Las capas aislantes de los cables de alta calidad resistentes al aceite contienen aditivos especiales que neutralizan estas sustancias ácidas, previniendo su degradación. Por ejemplo, los materiales aislantes con aditivos a base de aminas pueden mantener el valor de acidez del aceite por debajo de 0.1 mg de KOH/g, muy por encima del límite de 0.5 mg de KOH/g de los materiales convencionales.

● Efecto antienvejecimiento sinérgico:Los procesos de envejecimiento de los aislantes Los materiales y el aceite del transformador se influyen mutuamente. La norma IEEE C57.91-2011 establece que, en los sistemas de aislamiento de aceite y papel, cada aumento de temperatura de 6-8 °C duplica la tasa de envejecimiento. Los cables de alta calidad resistentes al aceite pueden reducir este efecto térmico entre un 30 % y un 40 %, ya que su superior resistencia al calor minimiza la contaminación del aceite por los productos de degradación térmica del aislamiento.

2. Requisitos especiales de la carga rápida de alto voltaje en materiales aislantes

Con el desarrollo de tecnologías de carga rápida de alta potencia (por ejemplo, 350 kW o más), los transformadores de pilas de carga enfrentan desafíos de estrés eléctrico sin precedentes:

● Estrés por voltaje de pulso: Durante la carga rápida, las operaciones de conmutación en los módulos de potencia generan pulsos de tensión de alta frecuencia (hasta varios kHz). SegúnSegún las normas IEC 60076-16, dichos transformadores deben soportar pruebas de descarga parcial. A 1.3 veces la tensión nominal. Los cables de alta calidad resistentes al aceite emplean estructuras de aislamiento multicapa y nanorellenos (p. ej., Al₂O₃ o SiO₂), lo que limita las descargas parciales a menos de 5 pC, mientras que los materiales comunes suelen superar los 20 pC.

La fórmula empírica para calcular la intensidad de descarga parcial es:

Q = C × ΔV

Lugar:

Q = Cantidad de descarga (pC)
C = Capacitancia del entrehierro (F)
ΔV = Tensión de inicio de descarga (V)

Los materiales de alta calidad reducen significativamente la descarga al minimizar el tamaño del entrehierro y aumentar la constante dieléctrica.

● Estrés por ciclo térmico:Los transformadores de pila de carga rápida funcionan de forma intermitente, lo que provoca fluctuaciones drásticas de temperatura. Los materiales aislantes convencionales presentan riesgo de microfisuras debido a coeficientes de expansión térmica desfasados ​​(CET > 5 ppm/°C). Los cables de alta calidad resistentes al aceite presentan un CET ajustado con precisión, conductores de cobre compatibles y aceite aislante con una tolerancia de ±1 ppm/°C, lo que prolonga considerablemente la vida útil mecánica.

● Acumulación de carga espacial: En la carga de CC de alto voltaje (HVDC), la intensidad del campo eléctrico puede superar los 10 kV/mm. Los materiales comunes acumulan cargas espaciales, distorsionando el campo eléctrico. Los materiales de alta calidad incorporan partículas conductoras de negro de carbono u óxido metálico (con un contenido del 0.5-2 %), lo que reduce el tiempo de relajación de la carga de horas a minutos.

3. Consideraciones de seguridad y cumplimiento normativo

A nivel mundial, los estrictos requisitos de seguridad para la infraestructura de carga han impulsado la adopción de cables resistentes al aceite de alta calidad:

(1)Resistente al fuego: La norma UL 2202 exige que los transformadores para equipos de carga superen las pruebas de resistencia al fuego UL 94 V-0. Los cables de alta calidad resistentes al aceite utilizan retardantes de llama a base de fósforo (p. ej., derivados de DOPO), lo que permite alcanzar un índice de oxígeno limitante (LOI) superior al 35 %, en comparación con el 20-25 % de los materiales convencionales. Esto garantiza que los transformadores no se conviertan en fuentes de ignición durante cortocircuitos.

(2)Regulaciones ambientales: Las normativas RoHS y REACH de la UE restringen el uso de sustancias peligrosas como los hidrocarburos aromáticos policíclicos (HAP). Los cables premium resistentes al aceite emplean formulaciones sin halógenos, lo que reduce los índices de emisión de gases tóxicos (ITT) en más del 50 % y cumple con la norma EN 45545-2 para aplicaciones ferroviarias.

(3)Validación de la vida útil:La norma IEC 60076-14 exige que los transformadores de pila de carga superen pruebas de envejecimiento acelerado (normalmente 500 ciclos térmicos). Los cables de alta resistencia al aceite utilizan el modelo de predicción de vida útil de Arrhenius:

L = L0 × e^(-Ea/kT)

Lugar:

L = Esperanza de vida prevista
Ea = Energía de activación (eV)
k = constante de Boltzmann
T = Temperatura absoluta (K)

Al aumentar Ea (1.2-1.5 eV para materiales de primera calidad), la vida útil a la misma temperatura se extiende de 3 a 5 veces.

4. Análisis del costo total de propiedad

Aunque los cables resistentes al aceite de alta calidad cuestan entre un 20 y un 40 % más al principio, ofrecen importantes ventajas a largo plazo:

Tabla 2: Comparación del costo total de 10 años para diferentes materiales aislantes (ejemplo de transformador de 500 kVA)

Las ventajas en términos de costos se derivan de:

(1)Pérdidas por corrientes de Foucault más bajas:Las constantes dieléctricas estables reducen las pérdidas adicionales en un 15-20%.
(2)Mantenimiento Reducido:Una mayor resistencia al aceite disminuye la frecuencia del tratamiento con aceite.
(3)Ciclos de reemplazo prolongados:Una vida útil más larga reduce los costos de renovación del equipo.

En resumen

En medio del despliegue global de infraestructura de carga para vehículos eléctricos, los transformadores fabricados con cables de alta calidad resistentes al aceite se han convertido en una opción inevitable, impulsados ​​por el progreso tecnológico y la evolución de los estándares. Esta solución de material no solo satisface las exigencias técnicas de la carga rápida de alto voltaje y alta corriente, sino que también ofrece amplias ventajas en seguridad, cumplimiento ambiental y rentabilidad.

A medida que el IEEE, la IEC y otras organizaciones de normalización continúan actualizando sus regulaciones, los avances futuros en la tecnología de cables resistentes al aceite, como los nanocompuestos y los materiales autorreparables, garantizarán aún más el funcionamiento fiable de la infraestructura de carga. Para los operadores de pilas de carga y los fabricantes de transformadores, invertir en tecnología de cables resistentes al aceite de alta calidad es una inversión en la competitividad futura del mercado.
