Comment un environnement humide provoque-t-il une défaillance de l’isolation du transformateur ?

—Analyse approfondie des solutions de transformateurs de niveau de protection IP68

Dans les zones côtières, les forêts tropicales humides et les environnements industriels sensibles à l'humidité, la défaillance de l'isolation des transformateurs due à l'humidité est devenue un défi majeur pour la maintenance des systèmes électriques mondiaux. Des recherches montrent que des environnements avec une humidité relative supérieure à 85 % peuvent réduire la résistance de l'isolation des transformateurs de 60 % et augmenter le risque de décharge partielle de 300 % (Source : IEEE Transactions on Dielectrics). S'appuyant sur des normes internationales telles que la CEI 60529 et la NEMA 250, cet article analyse systématiquement les principes techniques, les innovations matérielles et les cas pratiques des transformateurs IP68, offrant ainsi une solution complète aux utilisateurs du monde entier pour lutter contre les environnements humides.

1. Trois principaux mécanismes de dommages causés par les environnements humides aux transformateurs

● Absorption et dégradation de l'humidité des matériaux isolants

Logique de cause à effet :

(1) Chemin de pénétration de l'humidité : Les molécules d'eau présentes dans l'air s'infiltrent dans les enroulements à travers les micropores de la résine époxy, déclenchant une réaction d'hydrolyse avec la cellulose du papier isolant (formule chimique : C₆H₁₀O₅ + H₂O → C₆H₁₂O₆).

(2) Déclin de la rigidité diélectrique : Pour chaque augmentation de 1 % de la teneur en humidité, la tension de claquage du papier isolant chute de 8 à 12 % (données de test IEC 60814), augmentant considérablement le risque de courts-circuits entre spires.

Étude de cas:Dans une sous-station portuaire de Jakarta, en Indonésie, où l'humidité dépasse 90 % toute l'année, les transformateurs traditionnels connaissaient un taux de défaillance moyen de 4.2 incidents par an. Après le passage à des transformateurs IP68, ce taux est tombé à 0.3 incident par an.

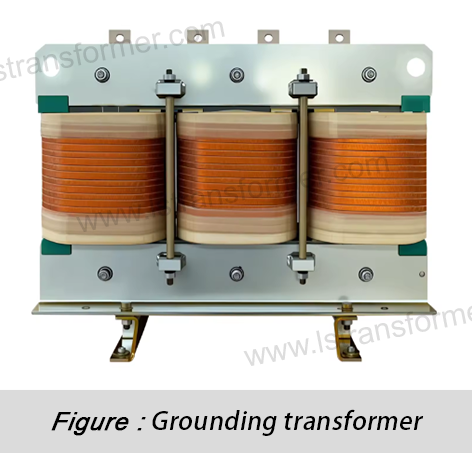

● Corrosion électrochimique des composants métalliques

Mécanisme:

(1) Effet de la concentration en oxygène sur les cellules :En milieu humide, de la rouille (Fe(OH)₃) se forme au niveau des soudures (réaction chimique : 4Fe + 3O₂ + 6H₂O → 4Fe(OH)₃), accélérant la perte d'épaisseur des tôles d'acier à un rythme supérieur à 0.2 mm/an. Cela fragilise gravement l'intégrité structurelle.

(2) Corrosion au sulfure des enroulements de cuivre : Dans les zones industrielles, le H₂S présent dans l'air humide réagit avec le cuivre pour former du Cu₂S (2Cu + H₂S → Cu₂S + H₂↑), dont la conductivité n'est que de 1 % de celle du cuivre pur. Cela augmente la résistance de contact à 200 μΩ·cm² (valeur normale ≤ 50 μΩ·cm²), provoquant une surchauffe localisée.

Données de test:Un transformateur dans une usine chimique philippine a subi une augmentation de température de 23 K et une augmentation de 18 % des pertes de charge dues à la corrosion, ce qui l'a obligé à être mis hors service six ans plus tôt.

2. Approches techniques de base de la protection IP68Niveau de section

● Conception de la structure d'étanchéité : de la protection statique à l'équilibrage de la pression dynamique

Limites des solutions traditionnelles : Les boîtiers IP54 standard reposent sur une étanchéité passive par joint en caoutchouc. Avec des variations de température quotidiennes supérieures à 15 °C, les différences de pression interne et externe provoquent une défaillance des joints (infiltration d'eau pouvant atteindre 0.3 ml/m² par heure). L'humidité pénétrant par les interstices peut réduire la résistance d'isolement de 5 000 MΩ à moins de 200 MΩ en 30 jours (données de test CEI 60076-11).

Innovations IP68 :

(1) Rainures d'étanchéité à labyrinthe à double couche :Le couvercle et le boîtier sont dotés de structures étagées imbriquées (brevet : DE102017206735B4), créant trois barrières physiques qui bloquent l'humidité même si une couche est défaillante.

(2) Système de respiration à compensation de pression : Équipé d'une membrane haute performance (par exemple, GORE-TEX®, pores de 0.2 μm) qui permet la circulation de l'air tout en bloquant l'eau liquide. Ce système compense les fluctuations de pression de ± 5 kPa (certifié EN 60076-11), maintenant ainsi l'humidité intérieure sous 35 %.

Performances de protection : Lors des tests de simulation de tempête tropicale (pulvérisation d'eau de 100 L/min pendant 1 heure), aucune fuite n'a été observée, avec des fluctuations d'humidité ≤±3%.

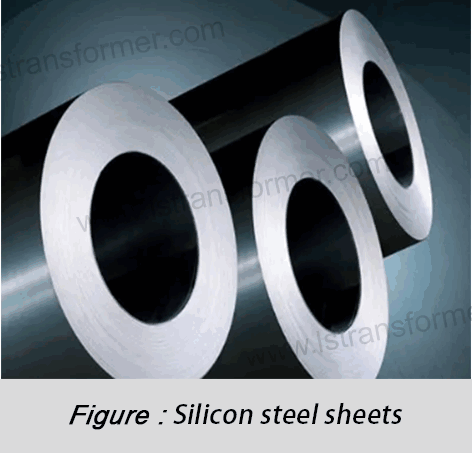

● Améliorations des matériaux et des processus : performances traditionnelles et innovantes

Limitations des matériaux traditionnels :

(1) Résine époxy standard :Porosité 1.5–3 % ; perméabilité à l’humidité 0.8 g/(m²·jour).

(2) Acier laminé à froid :La rouille rouge apparaît après 500 heures lors des tests au brouillard salin (ASTM B117).

Avances en matière de matériaux innovants :

(1) Imprégnation sous vide et sous pression (VPI) :Les bobinages sont imprégnés de résine époxy modifiée (par exemple, Huntsman Araldite® CY 230) sous un vide de 50 mbar, ce qui permet d'obtenir un taux de remplissage supérieur à 99 % et une porosité inférieure à 0.1 %. L'absorption d'humidité est réduite de 98 % (test ASTM D570).

(2) Protection par nano-revêtement : Les surfaces du boîtier sont pulvérisées avec un composite fluorosilane (angle de contact > 150°), réduisant les résidus de gouttes d'eau de 95 % par rapport aux revêtements en polyuréthane standard (test d'autonettoyage ISO 27448).

Validation de la durabilité : Un transformateur sur la plate-forme norvégienne de la mer du Nord a réussi un test de brouillard salin de 3 000 heures (ASTM B117) sans revêtement et avec une résistance d'isolement > 5 000 MΩ.

3. Directives d'installation et de maintenance clés

● Prévention de l'humidité des fondations : de la protection passive à la protection active

Mesures essentielles :

(1) Base en béton imperméable : Ajouter des agents d'imprégnation à base de silane (par exemple, Sika® IG-10) lors du coulage pour former une couche hydrophobe dans les pores capillaires. Après traitement, l'absorption d'eau passe de 2.1 kg/m²·h⁰·⁵ à < 0.1 kg/m²·h⁰·⁵ (norme EN 1504-2) et la résistance aux chlorures est décuplée.

(2) Étanchéité de l'entrée de câble :Utilisez des presse-étoupes à double compression (par exemple, série CMPG 216), où les élastomères intérieurs s'ajustent parfaitement (tolérance de ± 0.2 mm) et les pinces extérieures en acier inoxydable fournissent une force de verrouillage de 60 N·m pour une étanchéité à l'air IP68.

● Intégration du système de surveillance intelligent

Solutions techniques :

(1) Détection de température par fibre optique distribuée : les capteurs OFDR (résolution spatiale de 1 cm) intégrés dans les enroulements détectent les points chauds de 0.5 mm² avec une précision de ± 0.5 °C (norme IEC 62895).

(2) Alertes d'humidité sans fil : LoRaWAN transmet des données (portée de 5 km). Si l'humidité dépasse 60 %, le chauffage/déshumidification s'active, réduisant l'humidité à moins de 40 % en 30 minutes.

Bénéfices économiques: Un projet de mine de cuivre chilienne a réduit le temps moyen de réparation (MTTR) de 38 heures à 6 heures et a réduit les coûts de maintenance annuels de 42 %.

En résumé

Des transformateurs certifiés IP68, alliant avancées en science des matériaux, dynamique d'étanchéité et surveillance intelligente, ont été déployés avec succès dans 62 régions à forte humidité à travers le monde (Source : Livre blanc Siemens 2023). Pour des solutions personnalisées conformes aux normes EN/CEI/UL, des simulations d'humidité thermique à la maintenance à vie, contactez notre équipe d'ingénierie internationale.
