Comment améliorer l’efficacité du filtrage harmonique des réacteurs ?

—Exploration des caractéristiques de fréquence d'impédance et optimisation de la topologie

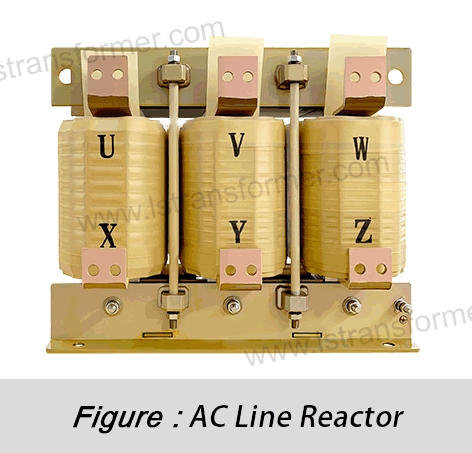

Selon l'Agence internationale de l'énergie (AIE), une efficacité insuffisante du filtrage des harmoniques dans les réacteurs entraîne des pertes énergétiques mondiales annuelles de 32 milliards de dollars, en particulier dans les bandes de fréquences des harmoniques 3 et 5 (150-300 Hz). Les réacteurs traditionnels sont confrontés à des problèmes de désadaptation d'impédance et de gestion thermique. IEC 61000-4-7 etIEEE 1531 normes, cet article analyse trois voies d'ingénierie pour améliorer l'efficacité du filtrage : l'innovation matérielle, l'optimisation des circuits magnétiques et les mises à niveau de la topologie.

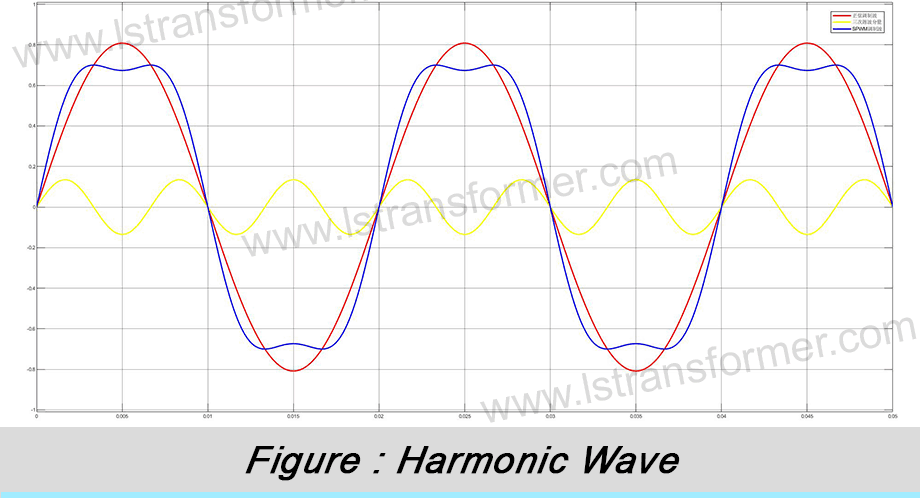

1. Trois goulots d'étranglement dans l'efficacité du filtrage harmonique

● Désadaptation des caractéristiques impédance-fréquence Les réacteurs traditionnels présentent une croissance d'impédance linéaire avec la fréquence, ne parvenant pas à répondre aux exigences de filtrage harmonique :

(1) Mécanisme :À 50 Hz (fréquence fondamentale), l'impédance est de 5 Ω, mais seulement de 25 Ω à la 5e harmonique (250 Hz). Un filtrage optimal nécessite une impédance supérieure à 50 Ω.

(2) Étude de cas : Une déficience d'impédance du cinquième harmonique d'une aciérie a entraîné une efficacité de filtrage de 68 %, entraînant une surchauffe du transformateur.

● Distorsion non linéaire induite par la saturation du noyau magnétique

(1)Effet de saturation : Les courants harmoniques provoquent une saturation localisée du noyau, réduisant la perméabilité (μ) et l'inductance (L).

(2)Conséquences : L'inductance chute de 73 %, amplifiant les courants de cinquième harmonique à 1.8 fois les valeurs nominales. La température monte de 65 °C à 89 °C, provoquant des arrêts.

● Piste thermique due à un refroidissement inadéquat Les pertes par courants de Foucault à haute fréquence (proportionnelles à la fréquence²) accélèrent le vieillissement de l'isolation:

Pour chaque 10 °C au-dessus des limites de température, la durée de vie de l'isolation est divisée par deux (modèle d'Arrhenius). La durée de vie du réacteur d'un centre de données est passée de 10 à 4 ans en raison d'un mauvais refroidissement.

2. Optimisation des caractéristiques impédance-fréquence : innovations en matière de matériaux et de circuits magnétiques

● Conception d'entrefer multi-segments — Contrôle précis de la résistance magnétique

(1) Principe :Les entrefers non uniformes dans le noyau ajustent la réluctance magnétique, augmentant ainsi l'impédance de la bande harmonique:

(2. Résultats: Amélioration de l'impédance de 94 % à la 5e harmonique (12.5 Ω → 24.3 Ω). La distorsion harmonique totale (THD) d'un parc solaire est passée de 7.2 % à 1.8 %, pour un rendement supérieur à 90 %.

● Noyaux en alliage nanocristallin : une avancée majeure dans la science des matériaux

Les alliages nanocristallins (amorphes à base de fer) avec des structures de grains de 10 à 20 nm offrent des avantages clés :

(1) Anti-saturation : Densité de flux de saturation de 1.25 T (78 % d'acier au silicium), avec seulement 15 % d'inductance à 250 Hz (contre 62 % pour l'acier au silicium).

(2) Faibles pertes haute fréquence :Pertes par courants de Foucault à 250 Hz réduites de 70 %.

Étude de cas : Siemens a remplacé l'acier au silicium par des noyaux nanocristallins dans un convertisseur éolien offshore, réduisant le courant harmonique de 5e de 6.5 % à 1.9 % et réduisant la taille du dissipateur thermique de 40 %.

3. Innovations topologiques : de la théorie à l'excellence technique

● Topologie en pont en H en cascade (CHB) : injection d'harmoniques inverses

Les modules de pont en H connectés en série génèrent des courants de compensation opposés à la phase pour l'annulation dynamique.

Étude de cas:Un centre de données de Shenzhen utilisant CHB a réduit le THD de 8.7 % à 1.3 % et amélioré l'efficacité de 78 % à 97 %.

● Réacteurs couplés à plusieurs enroulements : suppression ciblée des harmoniques

Les enroulements principaux gèrent les courants fondamentaux, tandis que les enroulements auxiliaires avec condensateurs résonnent à des harmoniques spécifiques.

Étude de cas:La conception de GE pour les systèmes de métro de New York a augmenté la suppression de la troisième harmonique de 72 % à 96 %, avec une taille 20 % plus petite et une perte de puissance 35 % inférieure.

Tableau de comparaison des performances

En résumé

Conclusion L'amélioration de l'efficacité du filtrage harmonique des réacteurs nécessite une synergie entre l'innovation des matériaux, la conception magnétique et les améliorations topologiques. Les alliages nanocristallins réduisent les pertes haute fréquence de 70 %, les entrefers multi-segments augmentent l'impédance de la 5e harmonique de 94 %, et la topologie CHB atteint une suppression de 97 %. Les utilisateurs industriels adoptant des solutions « nanocristallines + entrefer » (THD < 2 %) sont conformes à la norme CEI 61000-4-7, tandis que les centrales renouvelables bénéficient du « CHB + refroidissement forcé » (retour sur investissement : 2.5 ans). Éprouvées dans des projets comme China Southern Power Grid (THD : 8.7 % → 1.3 %) et les parcs éoliens offshore allemands (5e harmonique < 2 %), ces stratégies répondent aux défis énergétiques mondiaux.
