Savez-vous quel est le processus d'enroulement courant du transformateur ?

L'enroulement du transformateur est son élément central et son processus d'enroulement affecte directement ses performances et sa qualité. Plusieurs procédés d'enroulement de transformateurs couramment utilisés et leurs caractéristiques sont décrits ci-dessous.

Contenu

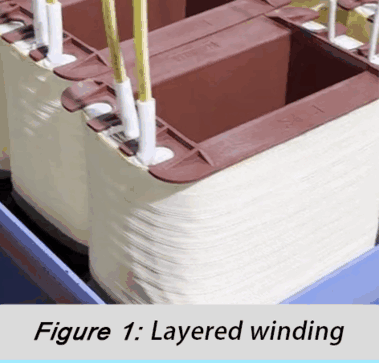

● Procédé d'enroulement de couches

L'enroulement en couches consiste à enrouler le fil couche par couche sur le noyau de fer, chaque couche étant séparée par un matériau isolant. Ce procédé présente les avantages d'une structure simple, d'une fabrication aisée et d'une faible capacité intercouche, ce qui réduit les défauts électriques. Cependant, les enroulements en couches peuvent entraîner un gradient de tension intercouche important dans les transformateurs haute tension et de grande capacité, ce qui nécessite une attention particulière à la conception de l'isolation.

● Processus d'enroulement du gâteau

L'enroulement en tarte consiste à enrouler des fils en plusieurs bobines en forme de disque (gâteau), puis à les empiler pour former un enroulement. Ce procédé est adapté aux transformateurs haute tension et grande capacité, offrant une excellente dissipation thermique et une bonne résistance mécanique. De plus, le refroidissement de la chambre du gâteau par le canal d'huile améliore l'efficacité opérationnelle du transformateur. Cependant, le procédé de fabrication du gâteau est relativement complexe et coûteux.

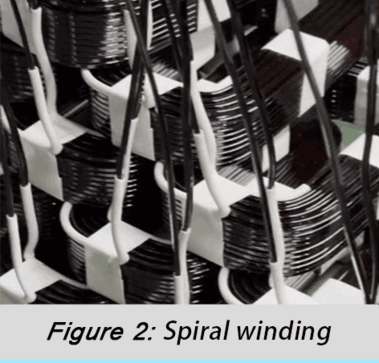

● Procédé de fabrication d'enroulement en spirale

L'enroulement spiralé consiste à enrouler le fil autour du noyau de fer, formant ainsi un enroulement continu. Ce procédé convient aux transformateurs de petite et moyenne taille et présente les avantages d'un enroulement serré et d'un gain de place. Les enroulements hélicoïdaux présentent également de bonnes propriétés électriques et thermiques, mais il convient de veiller à maintenir l'uniformité et l'étanchéité de l'enroulement pendant la fabrication.

En résumé

En résumé, l'enroulement en couches, l'enroulement en gâteaux et l'enroulement en spirale sont les trois procédés d'enroulement couramment utilisés dans les transformateurs. Chaque procédé possède ses propres caractéristiques et son propre champ d'application, qui doivent être choisis en fonction des exigences spécifiques et des conditions de fabrication du transformateur.
