Comment choisir la configuration des bornes des transformateurs et des réacteurs en fonction de l'intensité nominale ?



Lors de la conception et de l'application des transformateurs et des réacteurs, le choix de la configuration des bornes influe directement sur les performances, la sécurité et la durée de vie des équipements. Pour différentes intensités nominales, les ingénieurs doivent prendre en compte des facteurs tels que l'ampérage admissible des conducteurs, les effets thermiques et la compatibilité électromagnétique. Cet article analyse systématiquement l'influence de l'intensité nominale sur le choix de la configuration des bornes, en couvrant des scénarios allant des applications basse tension/faible intensité aux applications haute tension/intensité élevée. En s'appuyant sur des normes internationales telles que la CEI 60076 et la C57 de l'IEEE, il fournit des informations exploitables pour vous aider à prendre des décisions techniques conformes aux normes internationales.





Contenu

1. Relation fondamentale entre le courant nominal et les configurations des bornes

● Effets thermiques et section transversale du conducteur

Lorsqu'un courant électrique traverse un conducteur, un échauffement par effet Joule se produit en raison de la résistance électrique. La chaleur générée (Q) est exprimée comme suit :
                                            Q = I²Rt
  Où? :

Q : Chaleur générée (Joules)

I : Courant (Ampères)

R : Résistance du conducteur (Ohms)

t : Temps (secondes)

Cette formule montre que la chaleur dégagée est proportionnelle au carré du courant. Pour les applications à courant élevé, il est essentiel d'utiliser des conducteurs de section suffisante afin d'éviter la surchauffe. Selon la norme CEI 60287, l'ampérage admissible des conducteurs en cuivre dans l'air libre (à une température ambiante de 30 °C) est :

Section transversale (mm²)	Courant nominal continu (A)
10	70
25	110
50	160
100	250

Tableau 1 : Capacité de transport de courant des conducteurs en cuivre à différentes sections transversales.



● Effet peau et conception des terminaux

À des fréquences ou des courants plus élevés, l'effet de peau provoque Le courant alternatif se concentre près de la surface du conducteur. La profondeur de pénétration (δ) est calculée comme suit :
                                 δ = √(ρ/πfμ)
 Où? :

ρ : Résistivité (Ω·m)

f : Fréquence (Hz)

μ : Perméabilité (H/m)

Pour une fréquence de 50 Hz, la profondeur de pénétration du cuivre est d'environ 9.3 mm. Par conséquent, les conducteurs massifs sont inefficaces pour les courants élevés. On leur préfère alors des fils multibrins ou des conducteurs tubulaires creux. Par exemple, pour des courants supérieurs à 2 000 A, on utilise souvent des barres de cuivre parallèles ou des conducteurs creux afin d'optimiser la distribution du courant.



2. Sélection de la configuration du terminal par plage de courant

● Solutions à faible courant (<100 A)

Pour les applications à faible courant, la fiabilité et la rentabilité sont essentielles :

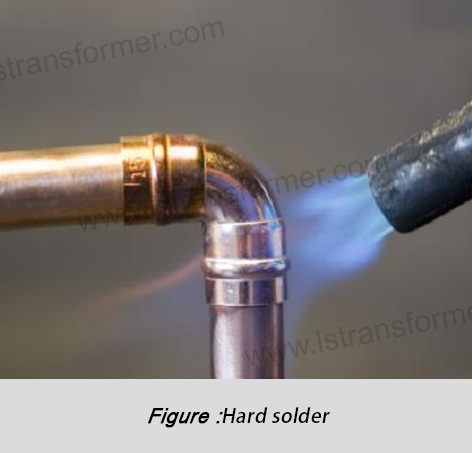

(1) Bornes soudées : Les connexions permanentes (par exemple, soudure cuivre/argent) offrent une résistance de contact ultra-faible (<10 μΩ) mais ne sont pas détachables.

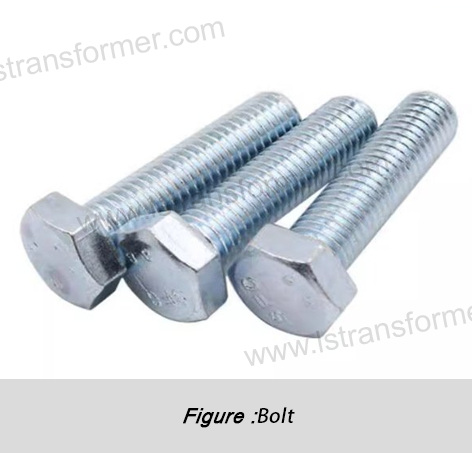

(2) Bornes boulonnées : des boulons M6-M10 fixent les bornes aux enroulements. La rugosité de surface (< 3.2 µm Ra) et la graisse antioxydante (par exemple, Dow Corning® DC-4) réduisent la résistance de contact de 40 %.

(3) Bornes serties : Le sertissage hydraulique évite les zones affectées thermiquement, idéal pour l’aluminium. Conformément à la norme IEC 61238, les sertissages doivent résister à plus de 100 cycles thermiques (de -40 °C à +120 °C) sans dégradation de la résistance.

● Solutions pour courants moyens (100–1000 A)

La gestion thermique et électromagnétique devient cruciale :

(1) Conception parallèle multi-terminale : La répartition du courant sur plus de 4 bornes (par exemple, boulons M12) réduit le chauffage par point de 1/16. Les tests montrent une élévation de température inférieure de 25 K dans les applications de 500 A.

(2) Bornes refroidies par eau : des canaux de refroidissement intégrés (eau déminéralisée, conductivité < 5 μS/cm) augmentent l’ampérage admissible de 30 à 50 %. Les données réelles montrent des températures inférieures de 40 °C à 800 A par rapport aux conceptions refroidies par air.

(3) Matériaux à changement de phase (MCP) : Les MCP à base de paraffine absorbent la chaleur de surcharge (200–300 kJ/kg). Lors de surcharges de 200 %, les MCP limitent l’élévation de température à 50 % de celle des conceptions conventionnelles.



● Solutions pour courants élevés (>1000 A)

Traitement des forces électromagnétiques et de la dilatation thermique :

(1) Conducteurs tubulaires coaxiaux : Les tubes creux parcourus par des courants à contre-courant annulent 70 à 80 % des forces de Lorentz (F = BIl). Les essais de vibration montrent une amplitude inférieure de 60 % à celle des barres omnibus plates.

(2) Barrières d'isolation segmentées : les barrières en époxy-verre entre les phases augmentent la tension d'amorçage des décharges partielles de 30 à 40 % (selon la loi de Paschen).

(3) Compensation magnétique active : les enroulements contrôlés par capteur équilibrent les champs (uniformité de ±1 %), réduisant les pertes par courants de Foucault de 80 %. Les transformateurs HVDC réels permettent d’économiser environ 12 000 kWh/an.





3. Considérations particulières relatives aux demandes

● Haute fréquence et courant élevé (par exemple, alimentations à découpage, fours à induction)

(1) Bornes en fil de Litz : Des centaines de brins isolés (chacun < 2 × épaisseur de peau) réduisent la résistance en courant alternatif d’un facteur 3 à 5. Exemple : À 100 kHz, un fil de Litz de 5 mm² a une résistance de 0.5 mΩ/m contre 1.8 mΩ/m pour un fil massif.

(2)Bornes à plusieurs niveaux : Des feuilles de cuivre empilées de 0.1 mm avec une isolation en polyimide réduisent les pertes de 15 à 25 % à 20–100 kHz.

● Courant mixte CC+CA (par exemple, variateurs de fréquence, vannes HVDC)

(1) Contacts plaqués nickel : les revêtements de nickel ≥50 μm suppriment la corrosion électrolytique (<1 μm/an contre 10 à 15 μm pour le cuivre nu).

(2) Isolation hybride : le caoutchouc silicone (performance CA) + époxy (résistance CC) réduit les décharges partielles de 50 % dans les convertisseurs éoliens offshore.

En résumé

La configuration des bornes des transformateurs et des réacteurs doit être adaptée à l'intensité nominale, à la fréquence, aux besoins de refroidissement et aux contraintes mécaniques. Les faibles courants (< 100 A) conviennent aux bornes soudées ou boulonnées, les courants moyens (100–1000 A) exigent des conceptions multi-bornes ou refroidies, tandis que les courants élevés (> 1000 A) requièrent des conducteurs coaxiaux ou une compensation active. Les applications haute fréquence bénéficient de l'utilisation de fils de Litz, et les systèmes mixtes CC/CA nécessitent des revêtements anticorrosion. Il est impératif de respecter les normes CEI/IEEE et de valider les conceptions par simulation et essais.
