Comment contrôler l’augmentation de la température du transformateur dans les environnements à haute température ?
—Conception synergique de matériaux isolants résistants à la chaleur et de refroidissement par air forcé

Dans un contexte de réchauffement climatique et de demande industrielle croissante, le fonctionnement stable des transformateurs dans des environnements à haute température est devenu un défi majeur pour le secteur de l'énergie. Cet article présente une solution complète pour contrôler l'élévation de température des transformateurs grâce à la conception synergique de matériaux isolants résistants à la chaleur et de systèmes de refroidissement par air pulsé. Il vise à aider les utilisateurs à comprendre l'essence de ce problème technique complexe et les stratégies pour y remédier.

1. Impact des environnements à haute température sur les transformateurs et importance du contrôle de l'élévation de température

Les transformateurs, équipements essentiels des réseaux électriques, sont extrêmement sensibles à la température. Lorsque la température ambiante augmente, les défis de refroidissement auxquels ils sont confrontés augmentent de façon exponentielle. Selon la norme IEEE C57.91-2011 (Norme relative au cycle de vie des transformateurs), pour chaque augmentation de 6 °C de la température des enroulements, le vieillissement des matériaux isolants double et la durée de vie du transformateur est divisée par deux. Ce phénomène, connu sous le nom de « règle de Montsinger », est l'un des principes fondamentaux de la conception thermique des transformateurs.

●Augmentation excessive de la température dans les environnements à haute températureles environnements déclenchent une réaction en chaîne :

(1) Vieillissement accéléré des matériaux isolants : Les matériaux isolants traditionnels subissent une décomposition chimique sous l’effet de températures élevées et prolongées, perdant ainsi leur rigidité diélectrique.

(2) Efficacité réduite : La résistance de l'enroulement augmente avec la température (conformément à la norme CEI 60076-7), ce qui entraîne des pertes de cuivre plus élevées et une efficacité moindre.

(3) Risques pour la sécurité : Dans les cas extrêmes, des surchauffes localisées ou même des incendies peuvent survenir.

Un rapport de 2022 de l'Agence internationale de l'énergie (AIE) a révélé que dans les climats tropicaux et désertiques, 37 % des pannes annuelles de transformateurs sont dues à des problèmes d'échauffement, soit un taux bien supérieur aux 15 % observés dans les régions tempérées. Cela souligne l'importance cruciale du contrôle de l'échauffement dans les environnements à haute température.

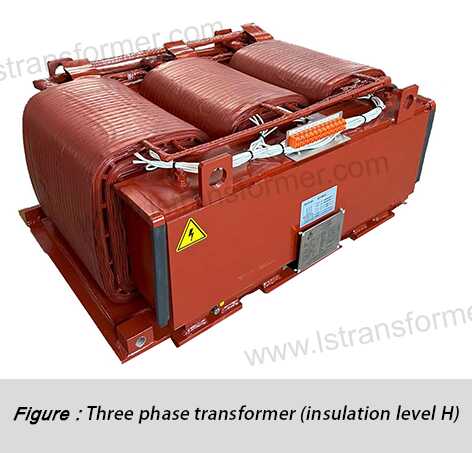

2. Sélection et application de matériaux isolants résistants à la chaleur

● Classification et propriétés des matériaux isolants haute température

Les systèmes modernes d'isolation des transformateurs ont évolué, passant des isolants traditionnels à base de papier huilé aux systèmes composites multicomposants. Le tableau ci-dessous compare les performances des principaux matériaux d'isolation haute température :

Tableau 1 : Comparaison des performances des matériaux isolants haute température.

● Analyse technico-économique du choix des matériaux

Lors de la sélection de matériaux isolants résistants à la chaleur, les facteurs suivants doivent être pris en compte :

(1) Indice de température (IT) : Selon la norme CEI 60216, la température la plus élevée à laquelle un matériau conserve 50 % de sa résistance d'origine  performances supérieures à 20,000 XNUMX heures.

(2) Coefficient de dilatation thermique (CTE) : Doit correspondre aux conducteurs en cuivre/aluminium pour éviter les contraintes mécaniques dues aux cycles thermiques.

(3) Facteur de perte diélectrique (tanδ) : Affecte l'efficacité opérationnelle ; doit être maintenu en dessous de 0.5 % (IEC 60894).

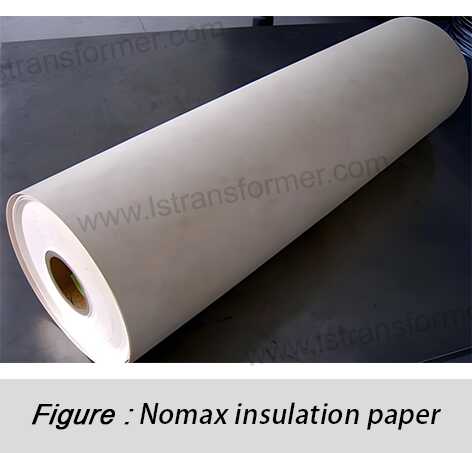

Par exemple, le système d'isolation Nomex® de DuPont, fabriqué à partir de fibres d'aramide, conserve plus de 90 % de sa résistance mécanique à 220 °C. Des essais sur le terrain montrent que les transformateurs utilisant ces matériaux peuvent réduire l'augmentation de la température du point chaud de 15 à 20 °C dans des environnements à 40 °C par rapport aux matériaux traditionnels.

La rentabilité des améliorations matérielles peut être évaluée à l’aide de la formule suivante :

LCC = CI + ∑(E_perte × t × p) + ∑(MTTR × c_f)

Où? :

LCC : coût total du cycle de vie          CI : Coût d'investissement initial

E_loss : Perte d'énergie                 t: Durée de fonctionnement

p: Prix de l'électricité                   MTTR : Temps moyen de réparation

c_f : Coût de l'échec

Des études de cas indiquent que même si les matériaux isolants haute température augmentent les coûts initiaux de 30 à 50 %, ils peuvent permettre d’économiser 15 à 25 % sur le coût total du cycle de vie.

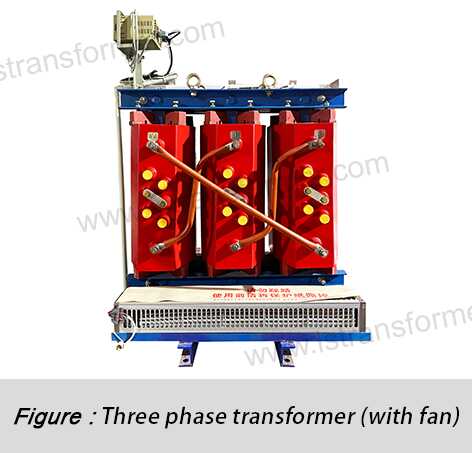

3. Conception optimisée et effets synergétiques des systèmes de refroidissement à air pulsé

La conception synergétique de systèmes de refroidissement à air forcé et de matériaux isolants résistants à la chaleur constitue la solution la plus efficace pour contrôler l'échauffement des transformateurs dans les environnements à haute température. Ce système intégré fonctionne grâce à trois mécanismes clés :

● Optimisation du chemin de transfert de chaleur

Le refroidissement par air forcé améliore le transfert de chaleur par convection, décrit par la loi de Newton modifiée sur le refroidissement :

Q = (h_m + h_f) × A × (T_s − T_a)

Où? :

h_m : Coefficient de transfert de chaleur inhérent au matériau

h_f : Coefficient de transfert de chaleur supplémentaire dû au refroidissement forcé

A : Zone de refroidissement efficace

T_s : Température de surface

T_a : Température ambiante

Les matériaux résistants à la chaleur augmentent la conductivité thermique (valeur k) en augmentant la valeur h_m, tandis que le refroidissement forcé augmente la valeur h_f grâce à un débit d'air plus élevé. Leur synergie améliore considérablement l'efficacité du transfert thermique global sans agrandir l'équipement.

● Gestion du gradient de température

Le cœur de la conception synergique réside dans l'optimisation de la répartition de la température interne. Les matériaux thermorésistants garantissent la fiabilité de l'isolation dans les zones à haute température (par exemple, les bobinages), tandis que le refroidissement forcé cible ces points chauds. Cette stratégie est modélisée comme suit :

R_total = R_matériau_cond + R_refroidissement_conv = (L / kA) + (1 / hA)

La minimisation du R_total en sélectionnant des matériaux à haute karité et en optimisant la conception du refroidissement peut réduire les températures des points chauds de 25 à 35 K et augmenter la capacité de charge de 15 à 25 %.

● Fiabilité améliorée du système

Cette synergie améliore également la fiabilité. En cas de défaillance temporaire du refroidissement forcé, les matériaux résistants à la chaleur assurent une protection. À l'inverse, un refroidissement prolongé retarde le vieillissement de l'isolation, prolongeant ainsi la durée de vie du transformateur.

Tableau 2 : Comparaison des performances avant et après la conception synergique.

En résumé

La maîtrise de l'élévation de température des transformateurs dans des environnements à haute température nécessite une approche systémique. La conception synergique de matériaux résistants à la chaleur et de systèmes de refroidissement intelligents permet non seulement de relever les défis actuels, mais aussi de se préparer à des conditions futures plus difficiles. Grâce à des avancées telles que l'isolation nano-composite et le refroidissement par changement de phase, les performances des transformateurs à haute température s'amélioreront encore, garantissant ainsi la fiabilité des infrastructures énergétiques mondiales.

Pour des projets spécifiques, consultez des fabricants professionnels afin d'adapter vos solutions en fonction du climat, des caractéristiques de charge et des contraintes budgétaires. Une surveillance continue et une maintenance préventive sont également essentielles pour une fiabilité à long terme.
