Comment concevoir un système anti-encrassement par le sable pour les radiateurs de transformateurs dans les zones désertiques ?

Dans l'infrastructure énergétique mondiale, les transformateurs jouent un rôle crucial, notamment dans les environnements désertiques arides. Ces conditions extrêmes posent des défis spécifiques aux radiateurs de transformateurs, l'encrassement par le sable et la poussière étant un problème majeur. Cet article propose une analyse scientifique et détaillée des stratégies de conception anti-encrassement par le sable pour les radiateurs de transformateurs en zones désertiques, afin d'aider les exploitants et les ingénieurs d'équipements électriques à optimiser leurs performances et à prolonger leur durée de vie.

1. Défis uniques posés par les environnements désertiques pour les radiateurs de transformateurs

Les conditions d'exploitation en milieu désertique figurent parmi les plus extrêmes pour les équipements électriques. Contrairement aux régions classiques, les environnements désertiques présentent trois défis majeurs :

● Particules de sable et de poussière à haute densité :Dans les déserts, les concentrations de particules en suspension dans l'air peuvent atteindre 200 à 500 μg/m³ (contre 50 à 150 μg/m³ en milieu urbain), le diamètre des particules étant généralement compris entre 10 et 100 μm. Ces particules impactent continuellement les surfaces des radiateurs et s'accumulent entre les ailettes de refroidissement.

● Fluctuations de température extrêmes : Les variations quotidiennes de température de 20 à 30 °C entraînent des dilatations et contractions thermiques répétées des matériaux métalliques. Par exemple, un alliage d'aluminium (coefficient de dilatation linéaire : 23 × 10⁻⁶/°C) se dilate ou se contracte de 0.69 mm par mètre sous l'effet d'une différence de température de 30 °C. Ces contraintes cycliques accélèrent la fatigue des structures.

● Faible humidité et accumulation d'électricité statique :L'humidité relative descend souvent en dessous de 15 %, ce qui permet aux particules de poussière de se charger électrostatiquement en raison d'une adhérence insuffisante. Des expériences montrent que le frottement du sable peut générer une tension statique de 5 à 10 kV, aggravant ainsi l'adhérence des particules.

Des données à long terme révèlent que, sans protection, les canaux de ventilation des radiateurs dans les zones désertiques peuvent perdre de 40 à 60 % de leur section transversale en 18 mois, entraînant une hausse de température de 20 à 30 K et menaçant la durée de vie de l'isolation des transformateurs. Selon la norme IEEE C57.91-2011, la durée de vie des transformateurs immergés dans l'huile suit une relation exponentielle avec la température : chaque augmentation de 6 °C double le taux de vieillissement.

Tableau 1 : Comparaison des performances des radiateurs présentant différents niveaux de protection en milieu désertique

2. Stratégies d'ingénierie fondamentales pour la conception anti-colmatage par le sable

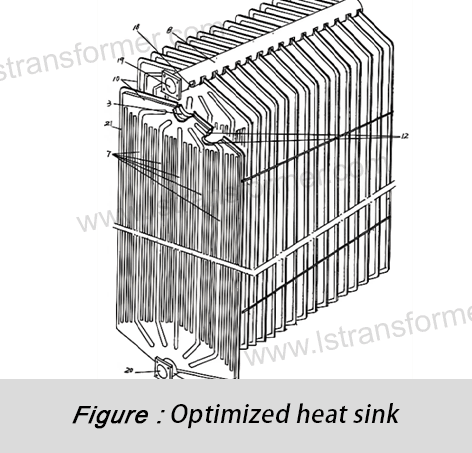

● Canaux de refroidissement optimisés sur le plan aérodynamique

L'aérodynamisme est essentiel à la conception des radiateurs anti-sable. Contrairement aux ailettes droites traditionnelles, les radiateurs spécifiques au désert utilisent des canaux d'écoulement coniques basés sur le principe de Bernoulli et la loi de Stokes.

Espacement des ailerons : Plus large à l'entrée (12–15 mm contre 6–8 mm pour les modèles standards) et plus étroit à la sortie (8–10 mm), ce dispositif crée une accélération progressive du flux : la faible vitesse d'entrée (2–3 m/s) permet aux particules les plus grosses de se déposer, tandis que la vitesse de sortie plus élevée (4–5 m/s) emporte les poussières les plus fines. Cette conception réduit l'accumulation de sable de plus de 40 %.

La dynamique des fluides optimisée peut être exprimée comme suit :

V₂ = V₁ × (A₁/A₂) × C_d

Où? :

V₁, V₂ = Vitesse d'entrée/sortie (m/s)

A₁, A₂ = Aire de la section transversale (m²)

C_d = Coefficient de forme d'écoulement (0.85–0.95)

Texture de surface: Les ailettes ondulées ou dentelées créent des micro-vortex par séparation de la couche limite, perturbant l'adhérence des particules et réduisant l'accumulation de sable de 15 à 20 %.

● Matériaux avancés et ingénierie des surfaces

Le choix des matériaux influe à la fois sur la résistance à la corrosion et sur l'adhérence de la poussière. Les conceptions modernes utilisent un composite à trois couches :

(1)Matériel de base:L'alliage d'aluminium AA3003-H14 (limite d'élasticité : 145 MPa) résiste mieux à la micro-déformation induite par le sable que l'AA1100 standard (90 MPa).

(2)Couche intermédiaire : L'oxydation par micro-arc forme une couche céramique poreuse d'Al₂O₃ de 10 à 15 μm (porosité de 15 à 20 %), équilibrant la conductivité thermique (~15 W/m·K) et la dureté (HV ≥ 800).

(3)Revêtement fonctionnel : Le siloxane modifié par un fluoropolymère abaisse l'énergie de surface (18–22 mN/m, angle de contact >110°), affaiblissant les forces de van der Waals et réduisant l'adhérence du sable de 60 %.

Ce composite ajoute une résistance thermique minimale (0.0025 m²·K/W, <2% d'impact sur le refroidissement).

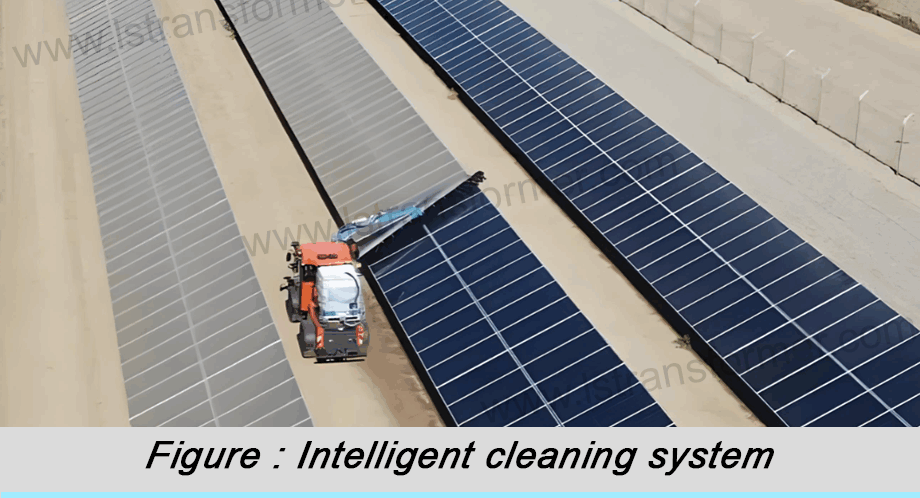

● Systèmes autonettoyants intelligents intégrés

Les modèles modernes combinent surveillance en temps réel et nettoyage automatisé :

(1)Surveillance:

-Capteurs de pression différentielle (précision de ±5 Pa).

-Thermographie infrarouge (résolution 0.1K).

-Capteurs de particules laser (plage de 0.1 à 100 μm).

(2)Mécanismes de nettoyage :

-Jets d'air pulsés (0.5–0.8 MPa, impulsions de 50–100 ms).

-Balais rotatifs en fibre de carbone (30–60 tr/min).

-Buses de pulvérisation directionnelles (5–8 L/min, 0.3 MPa).

(3)Système de contrôle:

-Algorithmes de logique floue.

-Maintenance prédictive utilisant les données locales sur les tempêtes de sable.

Le système déclenche le nettoyage lorsque la chute de pression augmente de 15 % ou que la température augmente de 5 K, réduisant ainsi la maintenance manuelle de 70 % et prévenant 85 % des pannes dues à la surchauffe.

Tableau 2 : Comparaison des méthodes de nettoyage pour améliorer les performances des radiateurs

3. Normes internationales et meilleures pratiques

La conception des transformateurs pour zones désertiques doit être conforme aux normes mondiales et régionales :

(1)CEI 60076-22-1:Spécifie les exigences relatives aux transformateurs dans les climats à haute température (jusqu'à 50 °C).

(2)Norme IEEE C57.12.00-2015 : Il est recommandé d'utiliser des boîtiers IP55 ou supérieurs pour les environnements poussiéreux.

(3)ANSI/IEEE C57.96 :Il est suggéré de réduire la puissance des transformateurs de 0.85 à 0.92 dans les déserts.

Points de repère du Moyen-Orient :

(1)Dubaï (DEWA) : Oblige des tests de brouillard salin de 2 000 heures, des cycles d'autonettoyage de ≤ 3 mois et un colmatage des ailettes de ≤ 20 % sur 10 ans.

(2)Arabie saoudite (SEC) :Nécessite des tests de vieillissement accéléré du sable de 500 heures (poussière ISO 12103-1 A2 à 8 m/s), limitant l'augmentation de la perte de charge à ≤30 %.

En résumé

La conception des transformateurs en milieu désertique pour prévenir l'encrassement par le sable intègre l'aérodynamique, la science des matériaux et des systèmes de contrôle intelligents. Les technologies émergentes telles que les nanorevêtements, les matériaux auto-réparateurs et la maintenance prédictive pilotée par l'IA permettront d'améliorer encore ces solutions dans les 5 à 10 prochaines années.

Principales recommandations à l'intention des opérateurs :

(1)Considérez la conception anti-sable comme une optimisation au niveau du système, et non comme un ajout.

(2)Effectuer des évaluations de performance thermique tous les 3 ans.

    (3)Mettre à jour l'équipement conformément aux normes les plus récentes.

Grâce à une conception et une maintenance robustes, les transformateurs destinés au désert peuvent atteindre des durées de vie comparables à celles des transformateurs en environnement standard, favorisant ainsi les énergies renouvelables et l'expansion du réseau électrique.
