Insufficient Reactor Reactive Power Compensation?

—Dynamic Regulation Algorithms & Capacity Expansion Guide



1. Three Root Causes of Reactive Power Deficiency

● Load Fluctuations & Delayed Response

Modern grids face wind/solar power fluctuations up to ±30%/minute. Traditional reactors (TCR/MCR) respond in seconds to minutes, causing power factor drops below 0.8 when load changes outpace device response. Consequences include:

(1) Voltage fluctuations:±10% deviations trigger equipment shutdowns (exceeding IEC 61000-4-30’s ±5% limit).



(2) Additional losses: Line losses rise by 1.2% per 0.01 power factor drop (IEEE 141 formula).



Étude de cas:A California wind farm incurred $120k/quarter in fines due to TCR’s 500ms delay causing voltage violations.



● Harmonic Pollution Synergy

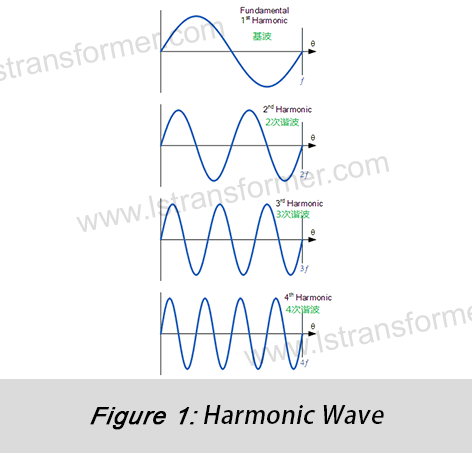

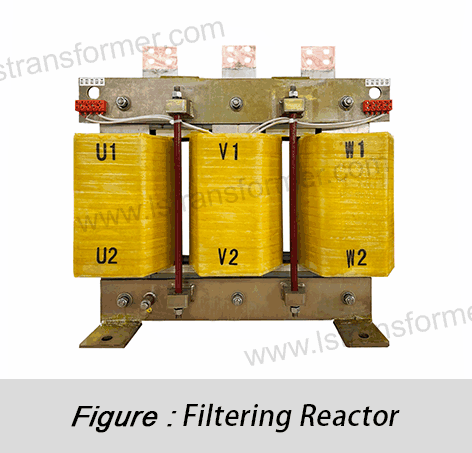

Power electronics generate 5th/7th harmonics (IEEE 519 limits THD<5%), interacting with reactor impedance:

(1) Harmonic amplification:Impedance plummets near resonance frequencies, causing harmonic current overloads.



(2) Case: A car factory’s inverters triggered 5th harmonic resonance, spiking compensation needs by 40%.



● Mismatched Capacity Design

(1) Static capacity planning: Designed for peak loads (often 60% underutilized).IEC 61439-2 recommends 20%-100% dynamic ranges.



(2) Hidden expansion costs: Adding 10Mvar capacity raises land/cooling costs by$80k−120k (emerging markets).



2. Dynamic Regulation: Closed-Loop Control from Prediction to Response

● Problème de base

Traditional methods rely on real-time data but lag behind grid inertia (e.g., wind power delays 5-10 seconds after wind speed changes).



● Solution

LSTM Predictive Algorithm Long Short-Term Memory (LSTM) networks forecast 5-minute reactive power demand:

(1) Entrées :

A.Historical reactive power (1-min resolution)

B. Weather forecasts (wind/irradiance ±3% accuracy)

C.Grid frequency deviations (±0.05Hz)

(2) Architecture: Forget/input/output gates retain critical time-series features.

(3) Performance:

A. Prediction error <3% (vs. 8-15% traditional methods)

B.Commands issued 200ms earlier to eliminate delays

● Résultats de test

Scénario	Traditional Error	LSTM Error
50% Wind Power Drop	18%	4%
Solar Cloud Cover	22%	7%



3. Capacity Expansion: Engineering Solutions to Hardware Limits

● IGBT Series Expansion—Breaking Voltage Barriers

(1) Problem:Two-level IGBT topologies (1.7kV max) limit single-unit capacity to 50Mvar, forcing costly multi-device setups.



(2) Résolution :

Cascaded H-Bridge (CHB) Topology-

A.Mécanisme:

·Series-connected H-bridge modules share voltage.

·Phase-shifted PWM ensures <2% voltage imbalance.



B.Résultats:Single-unit capacity up to 300Mvar (6x improvement).EtLosses reduced from 1.8% to 0.9%.

(3) Case:China’s Zhangbei VSC project achieved 600Mvar capacity with 51% lower losses.



● Hybrid Expansion—Balancing Cost & Performance

(1) Problem:Pure SVG costs $5.6M/50Mvar; pure TCR lacks speed.



(2) Résolution :SVG-TCR Hybrid

·Synergy: a. SVG handles high-frequency fluctuations (0-100Hz, <5ms response). b. TCR manages base load, reducing SVG capacity needs.



·Économies:

-35% lower upfront costs vs. pure SVG.

-33% lower 10-year maintenance costs.



● Comparaison

Paramètre	Pure SVG	Système hybride
Temps de réponse	1ms	5ms (TCR)
Cost per Mvar	$56,000	$36,000
Applications	Centres de données	Zones industrielles



En résumé

Reactor deficiencies stem from delayed responses, harmonic interactions, and static designs. Integrating LSTM prediction (>97% accuracy), CHB topology (300Mvar/unit), and hybrid systems (35% cost savings) enables smart reactive power control, stabilizing power factors above 0.95 and cutting losses by 15-30%. Compliant with IEC 61850 and IEEE 1547, these solutions boost renewable plant profits by $180k/Mvar annually, with ROI under 2 years.



Guide de sélection des technologies

Scénario	Solution recommandée	Normes	Résultat
Charge Fluctuations >±25%/min	LSTM + CHB IGBT	IEC 61850-90-7	>95% Compensation Accuracy
Projets sensibles aux coûts	Adaptive PID + Hybrid Systems	IEEE 1547-2018	ROI <2 Years
Besoins de haute précision	Pure SVG + Deep Learning	IEC 61000-4-30	Voltage Fluctuations <±2%
