Quelle est la différence entre un transformateur haute fréquence et un transformateur basse fréquence ?
Quelle est la différence entre un transformateur haute fréquence et un transformateur basse fréquence ?
Dans les équipements électroniques et les systèmes d'alimentation, les transformateurs jouent un rôle clé, et il existe de nombreuses différences significatives entre les transformateurs haute fréquence et les transformateurs basse fréquence en raison des différences dans les scénarios d'application et le principe de fonctionnement.
Contenu
l Fréquence de travail : la source des différences fondamentales

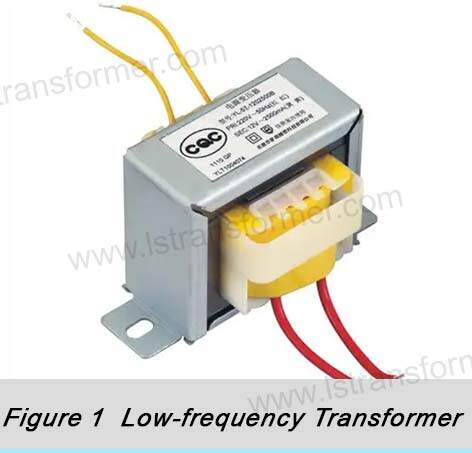

Le transformateur basse fréquence fait généralement référence au transformateur de fréquence de puissance, la fréquence de travail est fixée à 50 Hz ou 60 Hz, cohérente avec la fréquence du réseau. Selon le principe de l'induction électromagnétique, il effectue la conversion d'énergie sous le champ magnétique alternatif relativement stable et basse fréquence. La fréquence de travail du transformateur haute fréquence est bien supérieure à la fréquence de puissance, allant de quelques milliers de hertz à quelques MHz. Les caractéristiques de la haute fréquence rendent le taux de changement du flux magnétique très rapide, ce qui permet de réaliser un transfert d'énergie en un temps plus court, ce qui constitue la différence la plus fondamentale entre les deux, et a ainsi dérivé une série de différences ultérieures.
l Matériau du noyau magnétique : la clé de l'adaptationfréquence
Compte tenu de la fréquence de travail différente, les deux matériaux du noyau magnétique sont complètement différents. Le transformateur basse fréquence utilise une tôle d'acier au silicium à haute conductivité magnétique comme noyau magnétique. Sous basse fréquence, la tôle d'acier au silicium présente une conductivité magnétique élevée et une faible perte par hystérésis, ce qui peut réduire efficacement l'échauffement du noyau de fer et assurer le fonctionnement stable du transformateur. Le transformateur haute fréquence doit faire face au défi posé par le changement rapide du champ magnétique haute fréquence, et la ferrite haute fréquence est généralement choisie comme noyau magnétique. La ferrite haute fréquence a une résistivité élevée, ce qui peut réduire la perte de courant de Foucault haute fréquence, s'adapter au flux magnétique alternatif rapide dans l'environnement haute fréquence et assurer une conversion d'énergie efficace.
l Tours et taille des loils : variation en fonction de la fréquenceinfluencer
En raison de la différence de fréquence de travail, le nombre de tours de bobine est également assez différent de la taille globale du transformateur. Afin de s'adapter à la basse fréquence de 50 Hz, le transformateur basse fréquence a besoin d'une bobine avec plus de tours pour produire suffisamment de force motrice magnétique, de sorte que le noyau est grand et la structure globale est relativement volumineuse. En raison des caractéristiques de haute fréquence du transformateur haute fréquence, le nombre de tours requis par le même rapport de conversion de tension du transformateur à bobine haute fréquence est considérablement réduit et la taille du noyau magnétique peut également être réduite. Cela permet non seulement d'économiser le coût du matériau, mais rend également le transformateur plus compact, propice à l'intégration dans des appareils électroniques avec un espace limité.
En résumé
En résumé, il existe des différences évidentes entre les transformateurs haute fréquence et basse fréquence en termes de fréquence de travail, de matériau du noyau magnétique, de tours et de taille de bobine et de scénarios d'application. La compréhension de ces différences nous aidera à sélectionner avec précision les transformateurs appropriés dans différents domaines, à exploiter pleinement leur efficacité et à promouvoir le développement vigoureux de l'industrie de l'énergie et de l'électronique.
