Qu'est-ce que l'accident d'isolement sous la surtension du transformateur ?

Le transformateur assure l'importante fonction de transformation de la tension et de transmission de l'énergie dans le réseau électrique. Cependant, en cas de surtension, il peut subir divers accidents d'isolement, compromettant gravement son fonctionnement. Les principaux types d'accidents d'isolement sont les suivants :

Contenu

●Rupture de l'isolation de l'enveloppe

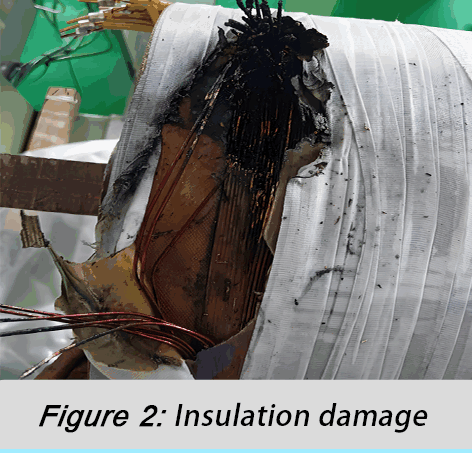

Sous l'effet d'une surtension, l'isolation principale et l'isolation des spires de l'enroulement du transformateur peuvent être sérieusement mises à rude épreuve. La haute tension peut provoquer une rupture instantanée de la couche isolante, formant un court-circuit à l'intérieur de l'enroulement, et provoquant ainsi un accident de combustion.

●Le flash de la manche

En tant qu'élément de connexion du transformateur et du circuit externe, la performance d'isolation du boîtier est cruciale. En cas de surtension, l'isolation extérieure du boîtier peut se décharger en surface ou provoquer une rupture de l'entrefer, provoquant un claquage électrique et affectant le fonctionnement normal du transformateur.

●Décharge d'arc par interrupteur séparateur

Le commutateur de prise joue un rôle essentiel dans la régulation de la tension de sortie du transformateur. Cependant, une surtension peut provoquer une décharge d'arc à l'intérieur du commutateur, entraînant l'ablation des contacts, la détérioration de la qualité de l'huile, voire l'explosion du commutateur et d'autres conséquences graves.

●Le cœur de fer se décharge sur le sol

Le noyau est le composant principal du transformateur et son isolation est essentielle à sa sécurité globale. En cas de surtension, l'isolation entre le noyau et la terre peut être endommagée, provoquant une décharge à la terre, provoquant une surchauffe du noyau, des dommages et d'autres accidents.

En résumé

En résumé, le transformateur peut être confronté à divers accidents d'isolation, tels que la rupture de l'isolation des enroulements, le contournement du boîtier, la décharge d'arc électrique au niveau du commutateur de prises et la décharge du noyau sous surtension. Afin de garantir un fonctionnement sûr et fiable du transformateur, des mesures efficaces de protection contre les surtensions doivent être prises, ainsi qu'une détection et une maintenance régulières des performances de l'isolation.
