À quels éléments faut-il faire attention lors de l'assemblage et de l'entretien du noyau ?

2025.01.02

Ce que  des choses À quoi faut-il faire attention lors de l'assemblage et de la maintenance du noyau ?



En tant qu'élément important du transformateur, il comporte de nombreux points clés auxquels il faut prêter attention.



Contenu

Pile de points clés de base

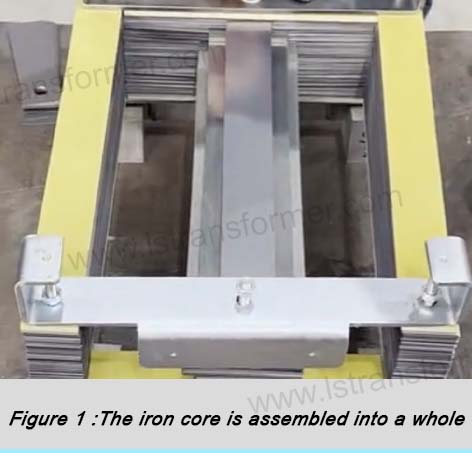

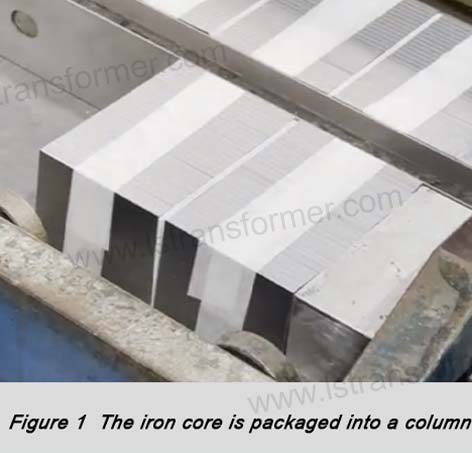

Dans la liaison d'empilage du noyau de fer, le gros noyau peut être empilé sur la table roulante pour se tenir debout, et le petit noyau est empilé sur la plate-forme. Tout d'abord, le dispositif de support ou de support correspondant à la colonne de noyau et à l'axe de la culasse doit être placé sur la plate-forme. Pour que la colonne de noyau soit liée, une partie de la fixation temporaire doit être placée, puis les clips de culasse supérieurs et inférieurs, les tampons isolants, les plaques de protection, puis empilés. À l'aide du dispositif de positionnement, tel que la méthode de positionnement des quatre coins intérieurs, le dispositif de positionnement est divisé en parties supérieure et inférieure, et le milieu est relié par la colonne et les dents. Le bloc de positionnement réglable vertical est positionné sur l'angle intérieur de la plaque laminée et ajuste le niveau de chaque pile. La pile de noyau est généralement composée de deux ou de trois petites piles en raison du nombre de pièces. Trop de pièces augmenteront la perte à vide, le courant et le frottement.



Pour garantir que l'écart entre la taille et la forme géométrique du noyau se situe dans la plage autorisée, contrôlez l'écart de l'axe de la colonne centrale, la saillie locale du juke, la taille du joint, etc., il n'y a pas de chevauchement entre les stratifications, faites attention à la planéité de la fondation d'empilement, ajustez la couture20mm épais, pour empêcher le serrage et la stratification de conduire à une mise à la terre multipoint. Après l'inspection et la correction de l'empilement, placez la plaque de protection, la plaque d'isolation et la pince, serrez le joug en fer avec la bande d'acier de liaison, serrez la colonne en fer avec le dispositif temporaire, installez le coussin et enroulez la sangle en verre, contrôlez l'épaisseur de la liaison et laissez refroidir60 pour retirer le dispositif provisoire. Afin de réduire les heures de travail, le joug en fer ne peut pas être plié.

22

Le réglage du canal d'huile ou des voies respiratoires est critique

Le réglage du canal d'huile du cœur ou des voies respiratoires est également important. En raison de la perte de fonctionnement du noyau, les voies respiratoires du transformateur sec doivent être suffisamment larges (généralement plus de 20 mm) et le laiton est couramment utilisé pour réduire les pertes supplémentaires. Le transformateur immergé dans l'huile utilise généralement un canal d'huile isolé, et les deux côtés doivent être connectés à des plots de mise à la terre, et le canal d'huile doit avoir une certaine direction pour faciliter le transfert de chaleur.



Spécifications d'inspection des noyaux

Contrôle du noyau, produits spécifiques tels que nouveaux produits, produits d'exportation, produits à haute tension ou produits à haute capacité des produits finis du noyau pour effectuer des tests de performance à vide, les matériaux en tôle d'acier électrique doivent être testés. Il existe de nombreuses normes pour l'inspection technique du noyau de fer fini des gros transformateurs, telles que la liaison et le serrage, la mise à la terre fiable, un bon ruban adhésif époxy, l'inclinaison de la colonne du noyau répondant aux exigences, l'écart d'épaisseur et de diamètre, la résistance à la pression entre la pince et le noyau, etc.

Mots clés

Points clés de la réparation du noyau de fer à l'aide de ruban adhésif en verre

Pour l'entretien du noyau de liaison de la bande adhésive en verre, lorsque le diamètre de la colonne du noyau est grand ou que l'enroulement doit être retiré, le sol est plat et le noyau est vertical. Lors du retrait de la pièce de culasse en fer, évitez la déformation et l'inclinaison du noyau. Serrez à l'avance l'extrémité supérieure de la colonne du noyau. Après le démontage, attachez la pièce de la colonne du noyau avec du ruban adhésif pour éviter la rupture de la première bande adhésive en verre et de la pièce du noyau.



En résumé

En un mot, l'assemblage et la maintenance du noyau sont liés aux performances et à la sécurité des transformateurs. Du bon fonctionnement de la pile à la planification raisonnable du réglage du canal d'huile, des normes d'inspection strictes à la maintenance minutieuse, chaque maillon doit suivre strictement les normes et exigences professionnelles, pour garantir que le noyau joue un rôle stable et fiable dans le fonctionnement du transformateur, pour assurer le fonctionnement normal de l'ensemble du système électrique.
