Pourquoi les transformateurs en alliage amorphe nécessitent-ils des connexions de fils flexibles ?
— Solutions de réduction des contraintes pour les fils conducteurs

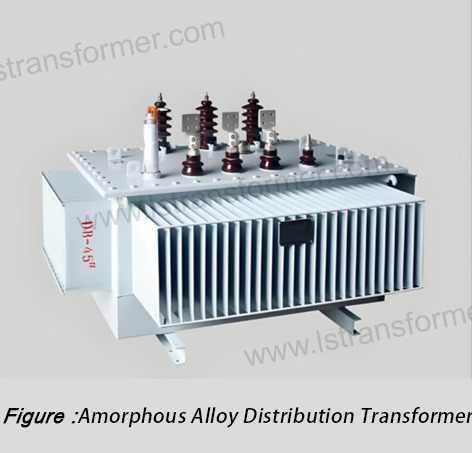

Dans le contexte de la recherche d'une efficacité énergétique accrue par l'industrie énergétique mondiale, les transformateurs en alliage amorphe se sont imposés comme une technologie phare pour la conservation de l'énergie et la réduction des émissions, grâce à leurs pertes à vide extrêmement faibles (60 à 80 % inférieures à celles des transformateurs traditionnels en acier au silicium). Cependant, les propriétés physiques uniques de ce matériau révolutionnaire posent également des défis particuliers pour la conception et la fabrication des transformateurs, notamment en ce qui concerne la maîtrise des contraintes au niveau des connexions des conducteurs. Cet article examine l'importance des solutions de connexion flexibles, les principes scientifiques qui les sous-tendent et les méthodes pratiques de mise en œuvre pour améliorer la fiabilité et la durée de vie des équipements électriques.

Menu

1. Défi principal : Les effets combinés de la fragilité des bandes d'alliage amorphe et des contraintes opérationnelles

Le cœur d'un transformateur à alliage amorphe est son noyau, constitué d'un alliage fondu ultra-mince (environ 25 à 30 microns) refroidi rapidement pour former une bande métallique non cristalline (parmi les nuances courantes, on trouve le Metglas® 2605SA1). Ce procédé lui confère des propriétés magnétiques douces exceptionnelles, mais aussi des faiblesses inhérentes :

(1)Fragilité extrême :Les bandes d'alliage amorphe sont très dures (dureté Vickers de 900 à 1100 HV) et extrêmement fragiles, leur ténacité à la rupture étant bien inférieure à celle de l'acier au silicium conventionnel. Les contraintes de flexion, de torsion ou d'impact peuvent facilement amorcer des microfissures, entraînant la fragmentation du noyau.

(2)Magnétostriction significative : Sous l'effet de champs magnétiques alternatifs, les alliages amorphes présentent une magnétostriction marquée (les variations de longueur peuvent être plusieurs fois supérieures à celles de l'acier au silicium). Les fluctuations de densité de flux magnétique dues aux variations de charge induisent dans le noyau une dilatation et une contraction cycliques continues, semblables à une respiration (aux fréquences de 100 Hz/120 Hz et leurs harmoniques).

(3)Vibrations et bruits opérationnels : La magnétostriction, combinée aux forces électromagnétiques, entraîne une accélération des vibrations plus importante (1.5 à 2 fois supérieure à celle des noyaux traditionnels) et des niveaux de bruit plus élevés. Les vibrations mécaniques persistantes contribuent fortement à la rupture par fatigue au niveau des points de connexion des fils conducteurs.

Conséquences désastreuses des connexions rigides en plomb :

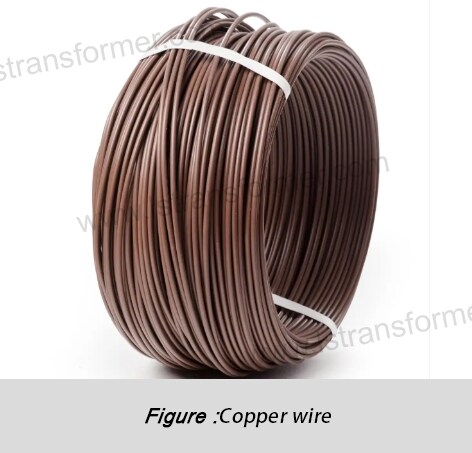

Le soudage direct ou le serrage rigide des fils conducteurs en cuivre/aluminium haute ou basse tension (généralement de grande section et rigides) sur le noyau amorphe ou les fixations crée un point de concentration de contraintes :

(1)Voie de transmission des contraintes : La magnétostriction et les vibrations intenses du noyau sont directement transmises aux fragiles bandes amorphes via des connexions rigides.

(2)Dommages dus à la fatigue cyclique :Les contraintes alternées aux bords de la bande ou dans les zones affectées thermiquement par la soudure peuvent amorcer des fissures de fatigue. De plus, les contraintes de dilatation thermique dues aux variations de température de l'enroulement ajoutent une charge supplémentaire via les conducteurs rigides.

(3)Modes de défaillance :À terme, cela conduit à une fragmentation des bords du noyau, à des fractures des soudures de racine, à des dommages à l'isolation, voire à des courts-circuits entre spires, entraînant des pannes coûteuses sur le terrain ou des réparations en usine.

Tableau 1 : Principales propriétés physiques de l’alliage amorphe comparées à celles de l’acier au silicium

2. Solution principale : Mécanismes de décharge de contrainte des systèmes de connexion flexibles

Le principe de conception fondamental des connexions flexibles consiste à introduire une « couche tampon » ou un « segment de découplage » contrôlé entre le noyau/les pinces amorphes fragiles et les conducteurs rigides. Ce système isole et dissipe efficacement les contraintes grâce à de multiples mécanismes physiques :

(1)Isolation et atténuation des vibrations :

- Principe : Les composants flexibles (par exemple, les tubes de cuivre ondulés, les feuilles de cuivre souple multicouches ou les fils tressés spéciaux) présentent une faible rigidité axiale et une grande flexibilité radiale/en flexion. Leur fréquence propre est conçue pour être bien inférieure à la fréquence de vibration principale du noyau (100 Hz/120 Hz) et aux fréquences des forces électromagnétiques d’enroulement (généralement deux fois la fréquence du réseau ou plus).

- Effet : Selon la théorie de la transmission des vibrations, lorsque la fréquence propre du segment flexible est nettement inférieure à la fréquence d’excitation, la transmissibilité des vibrations est considérablement réduite, formant ainsi une barrière d’isolation efficace aux basses fréquences. L’énergie des vibrations à haute fréquence est absorbée par amortissement interne (par exemple, frottement moléculaire, glissement intergranulaire) et convertie en chaleur.

- Résultat : Des connexions flexibles optimisées peuvent réduire l'accélération des vibrations à la base des fils conducteurs de plus de 60 %.

(2)Compensation des contraintes de dilatation thermique :

- Principe : Les variations de charge entraînent des fluctuations de température dans l'enroulement. Le coefficient de dilatation thermique des conducteurs en cuivre/aluminium (α ≈ 16-23 × 10⁻⁶ /°C) est beaucoup plus élevé que celui des matériaux du noyau (alliage amorphe α ≈ 8-12 × 10⁻⁶ /°C, pinces en acier α ≈ 11-13 × 10⁻⁶ /°C).

- Effet : La souplesse axiale du segment flexible permet une dilatation/contraction libre, absorbant les différences de longueur (ΔL) dues aux variations de température et empêchant l’accumulation de contraintes thermiques (contrainte σ ≈ E · α · ΔT). Ceci est essentiel pour les transformateurs de forte puissance ou les applications soumises à d’importantes variations de température (par exemple, l’énergie solaire/éolienne).

(3)Amortissement des chocs (installation/transport) :

- Principe : Les éléments flexibles prolongent la durée d'impact (Δt) sous des forces soudaines (par exemple, chocs de transport, collisions d'installation), réduisant la force d'impact maximale (F) selon le théorème de la quantité de mouvement (F · Δt = m · Δv).

- Effet : Protège les bandes d'âme amorphes fragiles et les soudures de fils conducteurs contre les dommages causés par une surcharge instantanée.

Tableau 2 : Principaux avantages des solutions de connexion flexibles

3. Mise en œuvre de connexions flexibles et considérations techniques

●Joints de dilatation pour tubes ondulés :

- Structure : Tubes ondulés à parois minces en cuivre sans oxygène (OFC) ou en acier inoxydable, soudés à des brides et conducteurs fixes.

- Avantages : Excellente compensation axiale (±10 mm+), haute résistance à la température et à la corrosion, longue durée de vie (plus de 10 000 cycles).

- Applications : Idéal pour les environnements à courant élevé et à large plage de températures (par exemple, les transformateurs d'énergie éolienne).

- Conception : Il est impératif de calculer la capacité de transport de courant, la pression (en milieu immergé dans l’huile) et la durée de vie en fatigue (courbe de Goodman). Optimiser la forme des ondulations, l’épaisseur des parois et le nombre d’ondes.

● Laminations multicouches en cuivre souple :

- Structure : Feuilles de cuivre électrolytiques minces empilées (0.1 mm à 0.3 mm), poinçonnées avec précision, nettoyées et liées aux extrémités par brasage ou boulonnage.

- Avantages : Distribution uniforme du courant, grande flexibilité radiale, rapport coût-efficacité.

- Applications : Courantes dans les transformateurs de distribution basse/moyenne tension.

- Conception : Assurer une isolation adéquate entre les couches, des boulons anti-desserrage et une fixation sécurisée pour prévenir l’usure due aux vibrations.

●Fils tressés spéciaux (fil de Litz) :

- Structure : Faisceaux de fins fils de cuivre isolés, tissés ensemble.

- Avantages : Extrême flexibilité, faible effet cutané, idéal pour les applications à haute fréquence.

- Applications : Utilisé dans des scénarios à haute fréquence ou à courbure extrême, bien que sa capacité de courant soit plus faible.

- Conception : Nécessite une protection externe (par exemple, gaine thermorétractable) contre les dommages mécaniques.

● Principales consignes d'installation pour les connexions flexibles :

(1)Liberté de mouvement : Prévoir un espace suffisant pour la libre déformation (dilatation, flexion) entre les points de fixation. Éviter les installations trop tendues.

(2)Contrôle du rayon de courbure : Respectez le rayon de courbure minimal (généralement ≥10× épaisseur) pour éviter la fatigue du matériau.

(3)Protection d'isolation : L'isolation fiable (par exemple, caoutchouc moulé, ruban de haute qualité) doit répondre aux normes IEC 60076-3 ou IEEE C57.12.00.

(4)Fixation mécanique : utiliser des colliers de serrage résistants aux vibrations et des rondelles élastiques pour éviter tout déplacement ou usure.

4. Avantages complets des connexions flexibles

●Fiabilité accrue :
Prévient la fragmentation du noyau et la rupture des conducteurs sous l'effet des contraintes, garantissant ainsi la durée de vie prévue du transformateur (25 à 30 ans). Essentiel pour les installations isolées (hors réseau) ou critiques (hôpitaux, centres de données, etc.).

● Contrôle du bruit amélioré :
Réduit la transmission du bruit solide du noyau au réservoir, contribuant ainsi à respecter les normes de bruit strictes (par exemple, IEC 60076-10) pour les zones urbaines.

●Économies à long terme :
Bien que les connexions flexibles augmentent les coûts initiaux de 1 à 3 %, elles réduisent considérablement les interventions sur site, les temps d'arrêt et les frais de remplacement. Associées aux économies d'énergie réalisées grâce aux transformateurs amorphes (retour sur investissement en 1 à 3 ans), elles offrent un excellent retour sur investissement.

En résumé

Les transformateurs en alliage amorphe représentent l'avenir de la distribution d'énergie à haut rendement. Cependant, la fragilité de leurs noyaux exige bien plus que de simples connexions électriques : une gestion robuste des contraintes est indispensable. Des solutions de connexion flexibles, grâce à l'isolation des vibrations, la compensation des contraintes thermiques et l'amortissement des chocs, assurent une protection mécanique essentielle.

Le choix et la mise en œuvre correcte de connexions flexibles optimisées, dans le respect des normes techniques, sont essentiels pour exploiter pleinement le potentiel des transformateurs amorphes et garantir des décennies de fonctionnement fiable et sans entretien. Les principaux fabricants (par exemple, Siemens Energy, Hitachi ABB, Schneider Electric) intègrent ces solutions dans leurs produits haut de gamme et en améliorent constamment les performances. Pour les utilisateurs qui privilégient la qualité, l'efficacité et la fiabilité, la compréhension de ce point crucial est primordiale.
