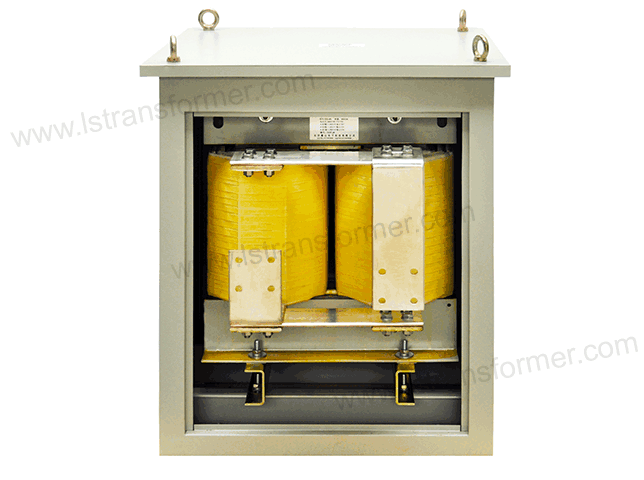

TD-5kVA 400V-220V
Produktprofil:
Der einphasige Leistungstransformator dient in erster Linie der Umwandlung einphasiger Wechselspannung, um den spezifischen Spannungsanforderungen verschiedener elektrischer Geräte gerecht zu werden. Er arbeitet nach dem Prinzip der elektromagnetischen Induktion, empfängt die Eingangsspannung über die Primärwicklung und erzeugt in der Sekundärwicklung eine entsprechende Ausgangsspannung.
Produktanwendungen
Der einphasige Leistungstransformatoris findet breite Anwendung in NC-Werkzeugmaschinen, Büroautomatisierungsgeräten, Computern, Fernsehkameras und Audiogeräten.
Technische Parameter
Nennleistung |
25VA~30kVA |
Arbeitseffizienz |
≥90% |
Bemessungsspannung |
≤3300V |
IsolierungWiderstand |
>100 MΩ (DC1000 V) |
Isolationsklasse |
F / H./B |
Lärm |
≤ 68dB bei 1 m |
Wickelmaterial |
Kupfer / Aluminium |
Nennfrequenz |
50 / 60Hz |
Durchschlagfestigkeit |
Auf Kundenwunsch |
||
Impedanz |
Auf Kundenwunsch |
||
Grundsätze |
GB/T15290-2012 oder kundenspezifisch |
||
Eigenschaften
◉Premium-Materialien:Der Eisenkern besteht aus hochpermeablem Siliziumstahl und gewährleistet geringe Verluste, minimale Geräuschentwicklung und hervorragende strukturelle Leistung. Die Wicklungen werden aus hochwertigen Kupfer- oder Aluminiumleitern gefertigt und bieten so eine hohe Wirtschaftlichkeit.
◉Einfache Montage:Der Transformator ist einfach zu installieren und wartungsfrei. Er kann je nach Kundenwunsch an spezifische Umgebungsbedingungen und sein Erscheinungsbild angepasst werden.
Abmessungen des Leistungstransformators
| Produkttyp | Isolationsklasse | Kapazität (VA) | Gesamtabmessungen (max.) | Einbaumaße(±2) | Gewicht | |||
| W | D | H | x | d | ||||
| tdA-6-48 | A | 6 | 76 | 40 | 44 | 62 | Φ4.2 * 7 | 0.31 kg |
| tdA-8-48 | A | 8 | 76 | 44 | 44 | 62 | Φ4.2 * 7 | 0.36 kg |
| tdA-10-48 | A | 10 | 76 | 50 | 44 | 62 | Φ4.2 * 7 | 0.45 kg |
| tdA-12-57 | A | 12 | 85 | 42 | 52 | 70 | Φ4.5 * 8 | 0.45 kg |
| tdA-15-27 | A | 15 | 85 | 46 | 52 | 70 | Φ4.5 * 8 | 0.50 kg |
| tdA-20-57 | A | 20 | 85 | 52 | 52 | 70 | Φ4.5 * 8 | 0.65 kg |
| tdA-25-60 | A | 25 | 87 | 60 | 54 | 73 | Φ4.5 * 8 | 0.73 kg |
| tdA-30-66 | A | 30 | 96 | 60 | 59 | 82 | Φ4.5 * 8 | 0.85 kg |
| tdA-35-66 | A | 35 | 96 | 64 | 59 | 82 | Φ4.5 * 8 | 0.95 kg |
| tdA-40-66 | A | 40 | 96 | 68 | 59 | 82 | Φ4.5 * 8 | 1.00 kg |
| Produkttyp | Isolationsklasse | Kapazität (VA) | Insgesamt (Max) | Einbau(±2) | Gewicht | ||||
| W | D | H | X | y | d | ||||
| tdA-25-76 | A | 25 | 78 | 79 | 95 | 52 | 60 | Φ4.5 | 1.1 kg |
| tdA-50-76 | A | 50 | 78 | 84 | 95 | 52 | 65 | Φ4.5 | 1.3 kg |
| tdA-75-76 | A | 75 | 78 | 94 | 95 | 52 | 75 | Φ4.5 | 1.6 kg |
| tdA-100-86 | A | 100 | 88 | 87 | 103 | 62 | 75 | Φ4.5 | 2.1 kg |
| tdA-150-96 | A | 150 | 98 | 100 | 112 | 69 | 80 | Φ4.5 | 3.9 kg |
| tdA-200-96 | A | 200 | 98 | 110 | 112 | 69 | 89 | Φ4.5 | 4.4 kg |
| tdb-300-114 | B | 300 | 116 | 102 | 127 | 99 | 87 | Φ4.5 | 5.0 kg |
| tdb-400-133 | B | 400 | 135 | 100 | 148 | 111 | 80 | Φ6 | 5.6 kg |
| tdB500-133 | B | 500 | 135 | 115 | 148 | 111 | 95 | Φ6 | 7.0 kg |
| tdb-750-152 | B | 750 | 154 | 125 | 167 | 133 | 105 | Φ7 | 10.0 kg |
| tdB-1K-152 | B | 1K | 154 | 140 | 167 | 133 | 120 | Φ7 | 10.6 kg |
| tdF-1.5K-171 | F | 1.5k | 173 | 165 | 181 | 140 | 130 | Φ8 * 12 | 17.0 kg |
| tdF-2K-192 | F | 2K | 194 | 180 | 209 | 140 | 150 | Φ8 * 12 | 22.5 kg |
| tdF-3K-222 | F | 3K | 224 | 195 | 233 | 130 | 140 | Φ8 * 12 | 32.5 kg |
| tdF-5K-240 | F | 5K | 242 | 220 | 257 | 180 | 186 | Φ8.5 * 14 | 58.5 kg |
| tdF-7.5K-65T | F | 7.5k | 270 | 260 | 370 | 180 | 130 | Φ8.5 * 14 | 60.0 kg |
| tdF-10K-65T | F | 10k | 270 | 310 | 375 | 180 | 150 | Φ10 * 15 | 67.5 kg |
| tdF-15K-70T | F | 15k | 300 | 340 | 410 | 180 | 210 | Φ10 * 15 | 86.5 kg |
| tdF-20K-75T | F | 20k | 310 | 390 | 465 | 190 | 230 | Φ10 * 15 | 111 kg |
