Los transformadores que operan en zonas costeras presentan desafíos únicos, siendo la corrosión por niebla salina una de las amenazas más importantes. Según las normas de la Comisión Electrotécnica Internacional (IEC), las zonas costeras se definen como regiones situadas a menos de 10 kilómetros de la costa, donde la concentración de niebla salina puede ser entre 5 y 10 veces mayor que en el interior. Seleccionar una carcasa adecuada para transformadores en entornos costeros con niebla salina no solo es fundamental para la vida útil del equipo, sino que también afecta directamente a la seguridad y estabilidad del sistema eléctrico. Este artículo ofrece un análisis detallado de los mecanismos de corrosión que afectan a los transformadores en atmósferas salinas y proporciona directrices científicas y prácticas para la selección de carcasas que faciliten la toma de decisiones informadas.



Contenido

1. Mecanismo de corrosión por niebla salina en las carcasas de los transformadores

Las partículas de cloruro en ambientes de niebla salina desencadenan reacciones electroquímicas complejas en las superficies metálicas, lo que provoca una corrosión acelerada. El proceso consta de tres etapas clave:

lFase de deposición de sal:

Los vientos marinos transportan partículas de sal que se depositan en la superficie del recinto. Las investigaciones demuestran que, a menos de 500 metros de la costa, las tasas de deposición pueden alcanzar entre 100 y 300 mg/m² al día.

lFormación de la película electrolítica:

Cuando la humedad relativa supera el 60%, las partículas de sal absorben la humedad del aire, formando una película electrolítica conductora con un espesor típico de 1 a 100 μm, suficiente para iniciar la corrosión electroquímica.

lFase de corrosión electroquímica:

Dentro de esta película, se forman zonas anódicas y catódicas en la superficie del metal, generando corrientes corrosivas. En estas condiciones, la tasa de corrosión del acero puede alcanzar entre 0.1 y 0.5 mm por año, entre 3 y 8 veces superior a la de otros tipos de corrosión.
La acumulación de productos de corrosión (por ejemplo, Fe₂O₃·H₂O) daña aún más los recubrimientos protectores, creando un círculo vicioso. Por lo tanto, es fundamental seleccionar los materiales y sistemas de protección adecuados.



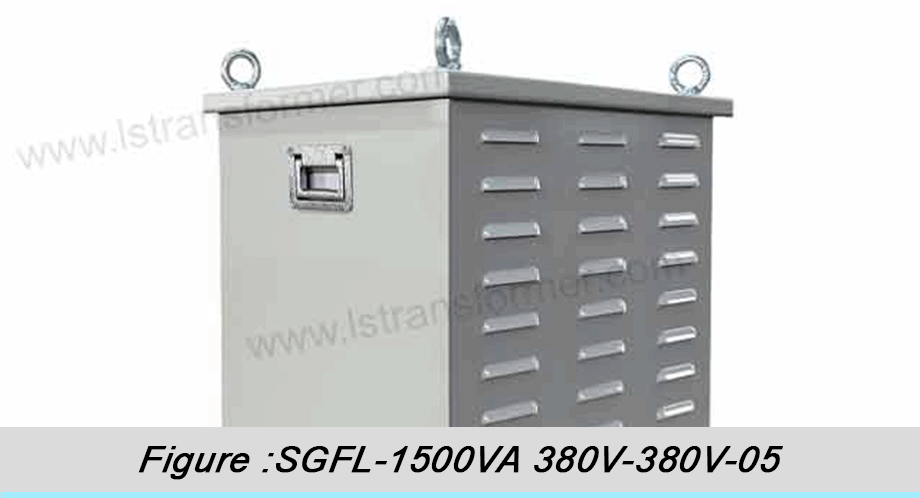

2. Criterios de selección de materiales para envolventes de transformadores costeros

lRendimiento de resistencia a la corrosión

El acero inoxidable es la opción más común, pero su rendimiento varía significativamente según el tipo:

Tipo De Material	Resistencia a la niebla salina	Índice de costos	Entorno adecuado
Acero inoxidable 304	Moderado	1.0	Templado (a más de 5 km de la costa)
316L acero inoxidable	Excelente	1.5-2.0	Medio (1–5 km de la costa)
2205 acero dúplex	Excepcional	2.5-3.0	Grave (a menos de 1 km de la costa)

● Acero inoxidable 316L

El acero inoxidable 316L ofrece una resistencia superior a la niebla salina debido a suContenido de molibdeno del 2 al 3%.El molibdeno forma complejos estables [MoO₄]²⁻ con iones cloruro, evitando daños a la capa pasiva.

Subajo contenido de carbono (<0.03%)Además, minimiza la precipitación de carburo de cromo en los límites de grano, reduciendo el riesgo de corrosión intergranular. Las pruebas electroquímicas muestran que el acero inoxidable 316L tiene un potencial de picadura (Epit) de aproximadamente +350 mV (SCE) en una solución de NaCl al 3.5 %, mucho mayor que los +100 mV del acero inoxidable 304.

● Cajas de aleación de aluminio

Aleaciones como5083 y 6061Existen alternativas que forman una densa película protectora de Al₂O₃. Sin embargo, su menor resistencia las hace más adecuadas para transformadores pequeños. La resistencia a la corrosión sigue la teoría de oxidación de Wagner, donde el crecimiento del óxido obedece a una ley de velocidad parabólica.

● Materiales compuestos

Polímero reforzado con fibra (FRP)Ofrece inmunidad total a la corrosión por niebla salina, pero requiere la verificación de su resistencia mecánica y resistencia al fuego según la norma IEC 61439. La degradación a largo plazo se debe principalmente a la hidrólisis de la resina, según la ecuación de Arrhenius.

lSistemas de recubrimiento protector

Cuando se utiliza acero al carbono como material base, un sistema de recubrimiento multicapa ofrece una solución rentable:

●primero:

Imprimación epoxi rica en zinc (contenido de Zn >80%) que proporciona protección catódica según la ley de Faraday.

●Capa intermedia:

Epoxi de óxido de hierro micáceo (MIO), de 150–200 μm de espesor, que actúa como barrera.

●Capa superior:

Pintura de poliuretano o fluorocarbono, de 50 a 80 μm de espesor, que ofrece protección UV y un buen aspecto estético.

De acuerdo conISO 12944,Un recubrimiento de grado C5-M puede proporcionar más de 15 años de protección en entornos marinos adversos.



3. Diseño estructural y optimización del sellado

lProtección contra la entrada de niebla salina
La carcasa de los transformadores costeros deberá ajustarse a los siguientes principios de diseño:

●Clasificación de protección de ingreso (IP):

Un mínimo de IP55Se requiere protección contra el polvo y contra chorros de agua a baja presión, siendo IP56 el grado óptimo. Las pruebas de clasificación IP se realizarán de acuerdo con la norma IEC 60529.
Clasificación IP56Esto significa que el recinto debe soportar potentes chorros de agua provenientes de una boquilla de 12.5 mm de diámetro a una distancia de 3 metros, con un caudal de 100 L/min durante al menos 3 minutos, sin que se produzcan filtraciones de agua perjudiciales. Desde la perspectiva de la dinámica de fluidos, la diferencia de presión de intrusión de agua (ΔP) se puede representar como:

ΔP =ρgh +½ρv²

Lugar:
ρ es la densidad del agua,
g es la aceleración gravitatoria,
h es la altura de la columna de agua,
v es la velocidad del chorro de agua.

La ΔP equivalente para IP56 es de aproximadamente 30 kPa.

●Estructura sellada:

Se adoptará un diseño de doble sellado, que comprende un sello exterior de junta de caucho de silicona (dureza: 50-60 Shore A) y un sello interior de espuma de poliuretano.
La deformación permanente por compresión del caucho de silicona debe ser <20% (según ISO 815) para garantizar la integridad del sellado a largo plazo. Basándose en la teoría del sellado de fluidos, la presión de contacto necesaria (Ordenador personal) deber)debe satisfacer:

P_c >ΔPAG / (μ ·K)



Donde: μ es el coeficiente de fricción, K es el factor geométrico. En diseños estándar, P_c` normalmente necesita alcanzar 0.5–1 MPa.



 ●Sistema de ventilación:

 Si es necesaria la ventilación del transformador, se deberá utilizar un intercambiador de calor aire-aire para evitar aberturas directas. Eficiencia del intercambio de calor (η) Se define como:

η= (t₁- T(H₂O)) / (T₁- T₃)

Lugar:
T₁ es la temperatura del aire caliente de entrada (interna),
T₂ es la temperatura del aire de salida,
T₃ es la temperatura del aire de refrigeración externo.

Los intercambiadores de calor de alta eficiencia pueden alcanzar unηun valor del 60-70%, manteniendo al mismo tiempo el nivel de protección de propiedad intelectual especificado.

● Diseño para la prevención de la acumulación de agua
Para mitigar la corrosión localizada acelerada causada por la acumulación de agua, el diseño de la carcasa debe garantizar lo siguiente:

 ●Ángulo de inclinación mínimo ≥5°:

Los cálculos de mecánica de fluidos indican que este ángulo mantiene el espesor de la película de agua (δ) por debajo del umbral crítico:

δ< (3μQ /ρg pecadoθ)^(1/3)

Lugar:

μ es la viscosidad dinámica del agua,

Q es el volumen



Caudal por unidad de ancho, θ es el ángulo de inclinación de la superficie. Una inclinación de 5° garantiza que δ` se mantenga por debajo de 0.2 mm, evitando así la formación de una película electrolítica continua.

 ●Diámetro del orificio de drenaje ≥20 mm,

Wcon la cantidad determinada en función de la superficie (mínimo de 1 por metro cuadrado):
Capacidad total de drenaje (Q_d) debe satisfacer:

Q_d = n·Discos compactos·A· √(2gH) > Q_máx

Lugar:
n es el número de agujeros de drenaje,
C_d es el coeficiente de descarga (aprox. 0.61),
A es el área de la sección transversal de un solo agujero,
H es la altura hidráulica.

Un único orificio de 20 mm de diámetro bajo una cabeza de 5 mm proporciona una capacidad de drenaje (Q_d) de aproximadamente 1.2 L/s.

 ●Ausencia de zonas muertas internas; todas las soldaduras continuas y lisas:Las soldaduras propensas a la separación del flujo pueden generar vórtices, lo que provoca la acumulación de depósitos de sal. La optimización mediante dinámica de fluidos computacional (CFD) permite alcanzar una uniformidad de la velocidad del flujo superior al 90 %.



4. Estrategia de mantenimiento y seguimiento

El mantenimiento regular sigue siendo esencial incluso con una carcasa bien elegida. Intervalos recomendados:

articulo de INSPECCION	Zona de sal suave	Zona de sal media	Zona de salinización severa
Inspección visual	12 meses	6 meses	3 meses
Verificación del espesor del recubrimiento	24 meses	12 meses	6 meses
Comprobación de la integridad del sello	24 meses	12 meses	6 meses
Medición del potencial de corrosión	36 meses	24 meses	12 meses

Utilice un electrodo de referencia de Cu/CuSO₄; el potencial de protección debe mantenerse entre -850 mV y -1100 mV (frente a CSE).



Normas internacionales y requisitos de certificación

Los recintos para transformadores costeros deben cumplir con:

 ●IEC 60076-11: Transformadores de tipo seco – Requisitos ambientales

 ●ISO 9223: Clasificación de la corrosividad atmosférica

 ●ASTM B117: Norma para la prueba de niebla salina

 ●NORSOK M-501: Norma de recubrimiento para entornos marinos.

Se recomiendan los productos certificados por DNV GL o ABS, que a menudo incluyen pruebas de corrosión cíclicas que simulan años de exposición.



Conclusión

Elegir la carcasa del transformador adecuada para entornos costeros con niebla salina requiere una cuidadosa consideración de las propiedades del material, los sistemas de recubrimiento, el diseño estructural y la planificación del mantenimiento. Para la mayoría de las aplicaciones,Acero inoxidable 316L con clasificación IP56es la opción óptima. En entornos extremos,Acero dúplex 2205 o materiales compuestosPuede ser necesario. Si bien los gabinetes de alta calidad implican costos iniciales más elevados, prolongan significativamente la vida útil del equipo y reducen el costo total de propiedad (CTP). Recomendamos realizar una evaluación ambiental detallada específica del sitio y consultar con fabricantes profesionales antes de la compra.
