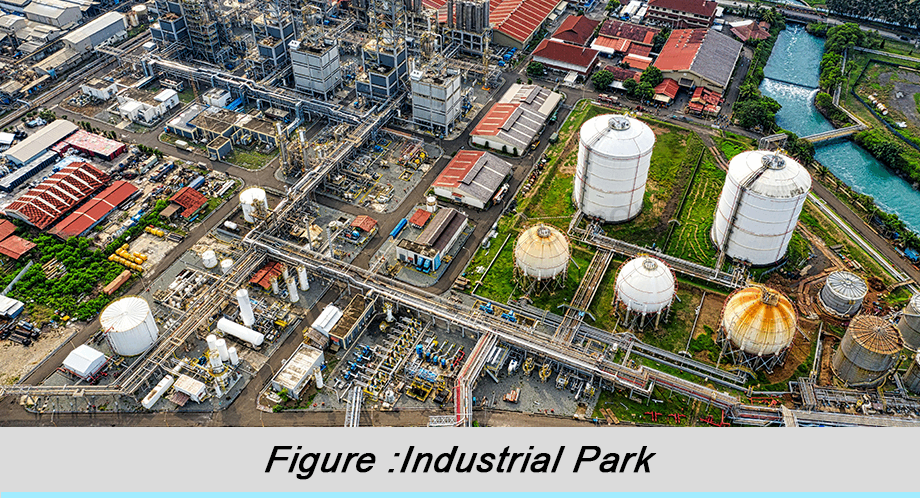

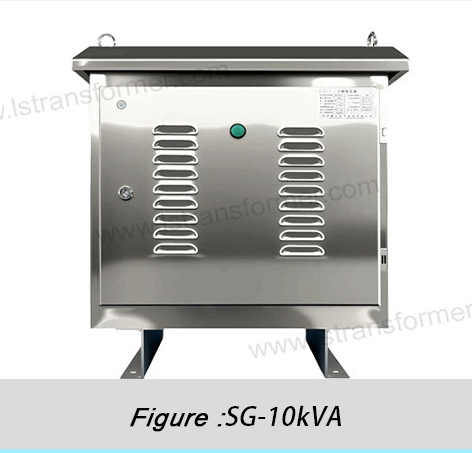

En el corazón de los sistemas de energía eléctrica, los transformadores se alzan como gigantes silenciosos. Ubicados en costas azotadas por tormentas o en zonas industriales llenas de polvo, una robusta protección —un alto grado de protección IP— es fundamental para su supervivencia. Sin embargo, ¿acaso esta protección se convierte en una barrera insuperable para el personal de mantenimiento? Este es el desafío crucial al que se enfrentan los ingenieros a nivel mundial: ¿cómo lograr un alto grado de protección IP en los transformadores y, al mismo tiempo, facilitar el acceso para el mantenimiento? Este artículo explora estrategias para encontrar este equilibrio, abordando necesidades esenciales como la prevención de la corrosión en la envolvente eléctrica.



Contenido

1. Comprensión de las clasificaciones IP: Definición científica Definición científica de robustez de la carcasa del transformador

El código de protección contra la entrada de partículas es una norma internacional (IEC 60529) ampliamente adoptado a nivel mundial. Cuantifica de forma intuitiva la capacidad de un recinto para resistir la entrada de objetos sólidos y líquidos. Por ejemplo:

•IP54:Protegido contra el polvo (entrada limitada) + Protegido contra salpicaduras de agua desde cualquier dirección.

•IP65:Hermético al polvo (sin entrada de polvo) + Protegido contra chorros de agua a baja presión.

•IP67:Resistente al polvo y protegido contra la inmersión temporal (hasta 1 metro de profundidad durante 30 minutos).

La protección de alto nivel es fundamental en entornos hostiles como exteriores, zonas costeras o minas. Reduce significativamente la degradación del aislamiento y los cortocircuitos causados ​​por la entrada de polvo o humedad, prolongando así la vida útil de los equipos y mejorando la fiabilidad de los transformadores en condiciones exigentes.

Índice de protección IP	Protección contra partículas sólidas (primer dígito)	Protección contra la entrada de agua (segundo dígito)	Ejemplos típicos de aplicaciones
IP44	Objetos de ≥ Ø1 mm	Salpicaduras de agua desde cualquier dirección	Transformadores de distribución exteriores de uso general (entornos no extremos)
IP54	Entrada de polvo limitada (no está completamente sellado)	Salpicaduras de agua desde cualquier dirección	Zonas industriales ligeras con algo de polvo o humedad.
IP55	Entrada limitada de polvo	Chorros de agua a baja presión desde una boquilla	Plantas industriales con polvo/humedad
IP65	Apretado al polvo	Chorros de agua a baja presión desde una boquilla	Zonas industriales severas, costeras y arenosas
IP67	Apretado al polvo	Inmersión temporal (1 m, 30 min)	Zonas propensas a inundaciones breves/salpicaduras intensas

Tabla 1: Interpretación y aplicaciones de las clasificaciones IP comunes de transformadores



2. El conflicto central: Alta calificación IP frente a accesibilidad al mantenimiento

Para lograr índices de protección IP más altos, se requieren diseños de sellado más complejos:

•Sellos para puertas de alta resistencia y diseño complejo:

Es fundamental el uso de múltiples juntas de goma y cerraduras/bisagras robustas, lo que aumenta la fuerza y ​​el tiempo necesarios para abrir las puertas.

•Proliferación de elementos de fijación:

Para soportar chorros de agua a alta presión o la penetración de polvo fino, las carcasas requieren numerosos pernos de alta resistencia, lo que aumenta drásticamente el tiempo de desmontaje.

•Escotillas de acceso restringido:

La implementación de paneles de inspección grandes y de fácil acceso resulta complicada en carcasas de alta gama, lo que dificulta el acceso rápido a los componentes internos.

•Ventilación y refrigeración restringidas:

En los recintos altamente protegidos, las aberturas para la ventilación son limitadas, lo que plantea importantes desafíos en materia de gestión térmica.

Las consecuencias son evidentes: tiempos de reparación más prolongados, menor eficacia del mantenimiento preventivo y mayor riesgo de paradas no planificadas debido a dificultades de mantenimiento.



3. El camino hacia el equilibrio: Diseño innovador integrado con pensamiento operativo

Los principales fabricantes internacionales abordan este dilema utilizando estas estrategias, logrando así carcasas de transformadores robustas y una reparación simplificada de los equipos eléctricos:

● Paneles modulares y sistemas de acceso rápido

•medidas:

Sustituya los cerramientos unitarios tradicionales por paneles modulares; integre puntales hidráulicos y mecanismos de bloqueo/liberación mediante leva.

•Beneficios y principio:

La modularidad permite al personal acceder a componentes específicos abriendo únicamente la sección del panel correspondiente, evitando el desmontaje completo de la carcasa. Los sistemas de acceso rápido reducen drásticamente las operaciones de atornillado y el esfuerzo de apertura, lo que disminuye directamente el tiempo de acceso a la carcasa del transformador.

•Cumplimiento de normas:

Cumple con estándares como el IEC 62271-202 en materia de accesibilidad y seguridad.

● Sellos de laberinto y escotillas de acceso optimizadas

•medidas:

Implementar sistemas de sellado laberínticos en las juntas de puertas y tapas; diseñar estratégicamente la ubicación, el tamaño y la cantidad de escotillas cerca de los componentes clave.

•Beneficios y principio:

Las estructuras laberínticas amplían considerablemente la vía de entrada de humedad y polvo. Esto permite una protección equivalente o superior mediante juntas de compresión más sencillas, evitando así requisitos de estanqueidad extrema. Las escotillas optimizadas permiten realizar comprobaciones rutinarias sin necesidad de abrir las puertas principales.

•Base técnica:

Los análisis de dinámica de fluidos demuestran que los sellos laberínticos aumentan la resistencia local y desvían el flujo, disipando eficazmente la energía de intrusión.

● Monitorización inteligente del estado y diagnóstico remoto

•medidas:

Integrar análisis DGA en línea, monitorización de la temperatura del bobinado, monitorización de la tangente delta del buje, sensores de descarga parcial, combinados con pasarelas IoT.

•Beneficios y principio:

Los datos en tiempo real reducen la frecuencia de las inspecciones físicas, minimizando el desgaste de los sellos y el tiempo de mantenimiento. Las alertas precisas de fallas permiten planificar el mantenimiento antes de que se produzcan fallas graves, evitando reparaciones de emergencia prolongadas en gabinetes complejos y mejorando los beneficios del mantenimiento predictivo.

•Soporte de estándares:

Cumple con estándares como IEC 61850 para comunicaciones.

● Materiales resistentes a la intemperie y protección específica

•medidas:

Utilice acero inoxidable, aleaciones de aluminio o materiales compuestos; aplique protección catódica en zonas corrosivas; racionalice los requisitos de protección IP para zonas no críticas.

•Beneficios y principio:

 Los materiales resistentes a la corrosión ofrecen una vida útil más prolongada, reduciendo el mantenimiento derivado de fallos en los sellos o deterioro estructural. El refuerzo específico protege eficazmente las zonas críticas sin necesidad de aplicar universalmente el grado de protección IP más alto, lo que reduce la complejidad general del mantenimiento.

•Análisis de costo-beneficio mediante el análisis del costo del ciclo de vida (LCC):
TotalLCC = Costo inicial + Σ(Costo de mantenimientoᵢ / (1+r)^ᵗⁱ) + Costo de falla

Si bien los materiales de primera calidad y el monitoreo inteligente aumentan la inversión inicial, reducen significativamente la frecuencia del mantenimiento y el riesgo de fallas, optimizandoLCC.

Estrategia de equilibrio	Objetivo central	Tecnologías clave / Puntos de diseño	Impacto en la accesibilidad del mantenimiento	Impacto en la fiabilidad de la protección
Paneles modulares y acceso rápido	Reduzca el tiempo de acceso y el esfuerzo físico.	Amortiguadores hidráulicos, cierres de leva, diseño de paneles modulares.	Reducción de más del 50 % en el tiempo de acceso; operación más sencilla por una sola persona.	Mantiene o mejora la integridad del sello de la puerta.
Sellos de laberinto y escotillas optimizadas	Protección equivalente. Protección equivalente para áreas clave, simplifica las comprobaciones.	Sellos multicanal, escotillas dedicadas sobre componentes clave	Aproximadamente el 80% de las revisiones rutinarias evitan la apertura de la puerta principal.	Alcanza un nivel de protección IP66+ en rutas específicas.
Monitoreo de condición inteligente	Reducción de aperturas innecesarias, localización precisa de fallos	DGA, monitorización de temperatura, sensores PD, transmisión remota IoT	Reducción del 30% al 60% en las inspecciones físicas; diagnóstico preciso.	Menos aberturas reducen el riesgo de daños accidentales en el sello.
Materiales resistentes a la intemperie y protección específica.	Prolonga la vida útil, reduce el mantenimiento por corrosión.	Acero inoxidable 316L / Aluminio, protección catódica, racionalización del IP zonal	Mantenimiento significativamente menor debido a la corrosión.	Las áreas clave alcanzan la clasificación IP66/67; la vida útil general aumenta.

Tabla 2: Evaluación de las estrategias de equilibrio y aspectos técnicos clave

4. Prácticas de mantenimiento: Procedimientos estandarizados para transformadores de alto IP

Para maximizar los beneficios del equilibrio, establezca procedimientos estandarizados:

•Herramientas dedicadas:

Proporcione llaves/herramientas de desbloqueo especialmente diseñadas para evitar daños en los sellos durante el desmontaje.

•Protocolo de mantenimiento de sellos:

Inspeccione periódicamente la elasticidad e integridad del sello según las directrices del fabricante/IEC 60076, limpie las superficies de contacto, utilice la grasa de silicona especificada y utilice piezas de repuesto del fabricante original (OEM).

•Capacitación en operaciones de apertura/cierre:

Asegúrese de que el personal domine los procedimientos de liberación/bloqueo rápido y utilice correctamente los puntales de soporte. Registre los tiempos de acceso y los motivos de la optimización.

•Verificación de la clasificación IP:

Realice comprobaciones de verificación posteriores a la revisión según la norma IEC 60529.



Conclusión

En el esfuerzo global por proteger los transformadores en entornos hostiles y garantizar su mantenimiento, la solución no reside en el compromiso, sino en la integración de un diseño inteligente, modularidad y protección precisa. Desde las heladas nórdicas hasta los desiertos de Oriente Medio, desde las plataformas marinas hasta las minas profundas, los diseños líderes demuestran que una protección robusta y un mantenimiento accesible son fundamentales.puedecoexistir. Esto es importante no solo por la rentabilidad, sino también para construir las redes eléctricas resilientes del futuro, garantizando que la luz persista a pesar de las dificultades.

«La fortaleza más sólida no debe convertirse en su propia prisión. La excelencia en ingeniería reside en las decisiones precisas y las soluciones ingeniosas.» — Consejo Global de Instalaciones Energéticas, Libro Blanco sobre la Red Eléctrica Sostenible
