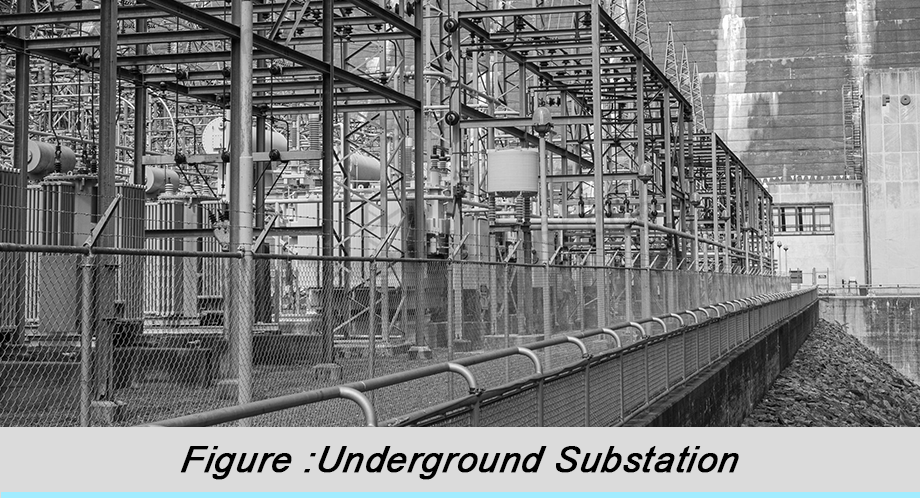

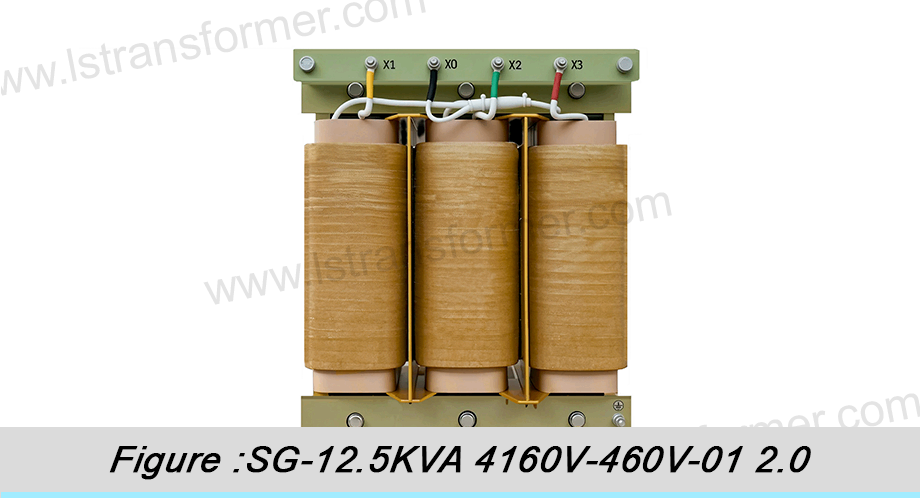

Con la aceleración de la urbanización y la creciente escasez de terrenos, las subestaciones subterráneas se han convertido en un componente vital de la infraestructura eléctrica urbana moderna. Como equipo central de las subestaciones, los transformadores se enfrentan a numerosos desafíos especiales al instalarse y operar en entornos subterráneos. Este artículo explora en detalle los requisitos ambientales clave para la instalación de transformadores en subestaciones subterráneas urbanas, lo que ayudará a planificadores, ingenieros y personal de mantenimiento a comprender mejor estas especificaciones técnicas especializadas.



Contenido

1. Requisitos de control de temperatura y ventilación

La característica ambiental más importante de una subestación subterránea es su confinamiento, lo que plantea serios desafíos para la disipación del calor de los transformadores. A diferencia de las subestaciones en superficie, el entorno subterráneo carece de convección natural, lo que permite que el calor se acumule fácilmente. Esto puede provocar el sobrecalentamiento de los transformadores, afectando posteriormente el rendimiento del aislamiento y su vida útil.

Las medidas de control de temperatura deben incluir:

● Sistemas de ventilación forzada:

 Utilice sistemas de ventilación mecánica compuestos por ventiladores axiales y conductos. De acuerdo con las recomendaciones de la norma IEEE Std C57.91-2011, mantenga la temperatura ambiente por debajo de 40 °C.

El cálculo del volumen de aire de ventilación sigue la siguiente fórmula:

Q = H / (ρ ×Cp×ΔT)

Donde Q es el volumen de aire requerido (m³/s)

H es la pérdida total del transformador (W).

ρ es la densidad del aire (aprox. 1.2 kg/m³)

Cp es el calor específico del aire (aprox. 1005 J/kg·K).

ΔT es el aumento de temperatura admisible (normalmente se considera de 15 K).



● Sistemas de refrigeración y aire acondicionado:

Cuando la ventilación por sí sola no es suficiente, se requieren unidades de aire acondicionado dedicadas. La capacidad de refrigeración debe ser suficiente para cubrir la generación de calor a la carga máxima del transformador, teniendo en cuenta un diseño redundante.

● Red de monitoreo de temperatura:

Instale varios sensores de temperatura alrededor del transformador para la monitorización en tiempo real de las temperaturas de los puntos calientes, garantizando así el cumplimiento de los requisitos de la norma IEC 60076-7.

Capacidad del transformador (kVA)	Ventilación mínima (m³/h)	Método de ventilación recomendado	Estándar de control de temperatura
≤ 1000	1500 - 3000	Ventilador natural + axial	≤ 40 ° C
1000 - 5000	3000 - 8000	Ventilación mecánica forzada	≤ 38 ° C
≥ 5000	≥ 10000	Asistencia mecánica + aire acondicionado	≤ 35 ° C

Tabla 1: Requisitos para sistemas de ventilación según la capacidad de los transformadores

2. Requisitos de humedad, impermeabilización y protección contra la humedad

La humedad relativa en entornos subterráneos suele ser mayor que en la superficie, especialmente durante las estaciones lluviosas o en zonas con niveles freáticos elevados. La alta humedad reduce el rendimiento del aislamiento de los transformadores y acelera la corrosión de los componentes metálicos, por lo que el control de la humedad resulta fundamental.

El sistema de impermeabilización y protección contra la humedad debe incluir:

● Diseño de pared antifiltración:

 Utilice estructuras de hormigón armado con impermeabilizantes añadidos. El coeficiente de permeabilidad debe ser inferior a 1 × 10⁻¹¹ m/s. El espesor de la pared suele ser de al menos 300 mm, con juntas de estanqueidad instaladas.

● Sistema de drenaje:

La capacidad del sumidero debe permitir el máximo caudal de entrada posible durante 24 horas, y debe estar equipado con un sistema de doble bomba (una en funcionamiento y otra de reserva). El caudal de la bomba de drenaje se calcula mediante la fórmula Q = CA√(2gh), donde C es el coeficiente de flujo (aprox. 0.6), A es el área de la sección transversal de salida, g es la aceleración gravitatoria y h es la altura de la columna de agua.

● Equipos de deshumidificación:

Mantenga la humedad relativa por debajo del 60 % (valor recomendado por la norma IEEE Std 979). Cálculo de la capacidad de deshumidificación: W = V × ρ × (ω₁ - ω₂), donde V es el volumen del espacio, ρ es la densidad del aire, y ω₁ y ω₂ son los contenidos de humedad inicial y objetivo, respectivamente.

● Tratamiento de sellado:

 Utilice un sellador especializado en los bujes, terminales, etc., del transformador, que cumpla con el grado de impermeabilidad IP68 especificado en la norma IEC 60840.

3. Requisitos de distribución espacial e instalación (versión optimizada en profundidad)

Las limitaciones de espacio en las subestaciones subterráneas presentan desafíos únicos para la instalación de transformadores, lo que requiere una consideración integral desde perspectivas como la utilización del espacio en 3D, la interacción de los equipos y la gestión del ciclo de vida.

(1)Principios de planificación espacial tridimensional

Consideraciones de diseño de profundidad:

● Capas verticales:

 Generalmente se adopta una estructura de tres capas: «Capa de cables - Capa de equipos - Capa de ventilación». El transformador debe ubicarse en el centro de la capa de equipos, a una altura de al menos 2.5 m desde la placa base (según la norma IEEE Std 841), y se debe reservar un espacio libre superior de al menos 1.2 m para el mantenimiento. Esta disposición garantiza la estabilidad del equipo y facilita la conexión de cables y las labores de mantenimiento.

● Zonificación horizontal:

Divida en áreas funcionales: Zona de Equipos Centrales, Zona de Equipos Auxiliares y Zona de Corredor de Acceso. Coloque el cuerpo del transformador en la zona central, manteniendo una distancia D de la pared más cercana ≥ max(1.5 m, 0.3 × Altura del Equipo). Esta distancia se basa en el cálculo de la radiación térmica.q = εσ(T₁⁴ - T₂⁴)donde ε es la emisividad (0.9 para transformadores) y σ es la constante de Stefan-Boltzmann (5.67 × 10⁻⁸ W/m²K⁴).

(2)Ingeniería de instalación dinámica

Puntos clave para el diseño de sistemas de transporte e instalación:

● Sistema de rieles deslizantes:

 Utilice guías de rodillos de alta resistencia con capacidad de carga.W = μN + mg(sinθ + μcosθ)donde μ es el coeficiente de fricción (0.15 para acero sobre acero), θ es el ángulo de inclinación (debe ser < 5°). Instale amortiguadores hidráulicos en los extremos de la vía, con energía absorbida E = 0.5 mv² ≤ Ed (donde Ed es la energía absorbida nominal).

● Tecnología de posicionamiento 3D:

Utilice instrumentos de alineación láser para garantizar la precisión de la instalación: desviación de nivelación ≤ 1 mm/m (según IEC 61936), desviación de la línea central ≤ 3 mm. Error de posicionamiento Δx = √(Δx₁² + Δx₂²), donde Δx₁ es la tolerancia de fabricación y Δx₂ es el error de instalación.

Parámetro	≤10 MVA	10-40 MVA	≥40 MVA	Test Standard
Capacidad de carga de la cimentación (MPa)	0.8	1.2	1.5	GB50007
Desplazamiento por vibración (mm)	≤ 0.05	≤ 0.03	≤ 0.02	ISO10816
Precisión de posicionamiento (mm)	± 5	± 3	± 2	IEC60076
Factor de seguridad del punto de elevación	3.5	4.0	4.5	ASME B30.20

Tabla 2: Especificaciones de parámetros espaciales para transformadores de diferentes capacidades

(4)Diseño de accesibilidad para el mantenimiento

Los planes de mantenimiento del ciclo de vida completo deben incluir:

● Interfaces de desmontaje modular:

Espaciado de los pernos de conexión de la brida determinado porP = πD / ndonde D es el diámetro de la brida y n es un múltiplo de 4 (mínimo 16). Fuerza de precargaF = 0.7 × σy × Asdonde σy es la resistencia a la fluencia del perno y As es el área de la sección transversal de tensión.

● Pasillos de inspección visual:

Instalar corredores periféricos con anchoW = 0.8 + 0.1 × Altura del equipo (m), carga del piso ≥ 5 kN/m². El ángulo de visión α para los puntos de monitoreo clave (bujes, indicadores de aceite, etc.) debe satisfacer tanα = h / d ≥ 0.7 (h es la altura de los ojos, d es la distancia horizontal).

4. Requisitos de seguridad contra incendios (versión actualizada sistemáticamente)

El diseño de protección contra incendios para subestaciones subterráneas debe establecer un sistema de protección de cuatro niveles: "Prevención-Control-Contención-Extinción", que conforme una defensa en profundidad.

(1)Protección contra la dinámica del fuego

Tecnologías clave para la prevención y el control de riesgos térmicos:

● Sistema de extinción de incendios en charcos de petróleo:

Para transformadores sumergidos en aceite, utilice recubrimientos intumescentes resistentes al fuego con una relación de expansión K = V₂ / V₁ ≥ 30 (V₂ es el volumen después de la expansión). El espesor del recubrimiento δ = Q / (λ × ΔT), donde Q es el flujo de calor (considere 50 kW/m²) y λ es la conductividad térmica (≤ 0.1 W/m·K después de la expansión).

● Gestión del humo:

El volumen de extracción de humo Q_smoke = 0.19 P √H, donde P es el perímetro del compartimento de incendio (m) y H es la altura (m). La velocidad de salida del humo debe ser de 6 a 8 m/s, lo que garantiza que la altura de la capa de humo se mantenga por encima de 2 m (norma NFPA92).

(2)Protección vinculada multinivel

Arquitectura de un sistema inteligente de protección contra incendios:

● Capa de detección:

Detectores de llama de triple longitud de onda (longitudes de onda de respuesta <3 μm, 3-5 μm, >5 μm), con una densidad de colocación un 30 % mayor que la de los detectores instalados sobre el suelo.

● Capa de control:

 Adoptar controladores PES (Seguridad de Ingeniería Basada en el Rendimiento), con una tasa de fallos λ ≤ 1×10⁻⁶ /h.

● Capa de ejecución:

 El tiempo de respuesta combinado del grupo de válvulas t = V / (Q × C), donde V es el volumen de la tubería, Q es el caudal y C es el coeficiente del medio (1.2 para el gas).

(3)Protección estructural contra incendios

Requisitos específicos para la construcción resistente al fuego:

● Capa protectora de hormigón:

Espesor calculado mediante R = 0.1 × √(t / k), donde t es el tiempo de resistencia al fuego (min) y k es el coeficiente de conductividad (0.0015 para el hormigón). Recubrimiento de armadura ≥ 50 mm; añadir fibras de polipropileno (dosificación de 0.9 kg/m³) para evitar el desconchado.

● Sellado contra incendios:

Utilice envolturas de barrera contra incendios compuestas, presión de expansiónP = ηRT / V(η es el número de moles de gas, R es la constante). Debe soportar una presión ≤ 50 kPa durante una prueba de resistencia al fuego de 3 horas.

Tipo De Material	Conductividad Térmica (W/m·K)	Ratio de expansión	Temperatura adecuada	Norma de Certificación
Tablero de silicato de calcio	0.15	Ninguno	≤ 1000 ° C	UL263
Grafito expandido	0.08	100x	≤ 800 ° C	EN1366
Manta de aerogel	0.02	Ninguno	≤ 650 ° C	ISO834
Fibra cerámica	0.12	Ninguno	≤ 1260 ° C	ASTM E119

Tabla 3: Comparación del rendimiento de materiales resistentes al fuego

5. Compatibilidad electromagnética y control de ruido (Plan de implementación ampliado)

La naturaleza semicerrada del entorno subterráneo provoca interferencias electromagnéticas y problemas de ruido que generan efectos de ondas estacionarias, lo que requiere medidas específicas.

(1)Optimización de la topología electromagnética

Métodos para construir un sistema de blindaje 3D:

● Blindaje por capas:

La capa exterior utiliza una lámina de acero galvanizado de 1 mm (eficacia de apantallamiento ≥ 40 dB a 1 MHz), y la capa interior utiliza una lámina de cobre de 0.3 mm (≥ 60 dB). Utilice juntas EMI en las uniones; la impedancia de transferencia Zt debe ser inferior a 5 mΩ/m (IEC 61000-5-7).

● Filtrado de guía de ondas:

Diseñar las rejillas de ventilación como guías de onda de corte, con un diámetro d < c / (2f √εr), donde c es la velocidad de la luz, f es la frecuencia de interferencia más alta y εr es la constante dieléctrica. Tamaño típico: apertura de la estructura de panal ≤ 5 mm, profundidad ≥ 50 mm.

(2)Control de transmisión de vibraciones

Diseño de un sistema de aislamiento de vibraciones multietapa:

● Aislamiento primario:

La rigidez del aislador de goma k = (2πf)²m, donde f es la frecuencia de la perturbación (típicamente 100 Hz para transformadores) y m es la masa. El coeficiente de amortiguación ζ = c / (2√(km)) varía entre 0.05 y 0.1.

● Aislamiento secundario:

 Adoptar sistemas de suspensión electromagnética activa, ancho de banda de control Δf ≥ 2 × rango de fluctuación de velocidad, fuerza de actuación F = ma, a es la aceleración de vibración permitida (tomar 0.1g para estaciones subterráneas).

(3)Efecto de agujero negro acústico

Aplicación de estructuras de absorción acústica no lineales:

● Materiales de impedancia graduada:

Impedancia acústica Z(x) = Z₀ e^(βx), β es el coeficiente de atenuación (tomar 0.5 - 1.5 Np/m). Colocar material poroso graduado con un espesor ≥ 100 mm a 1 m del transformador puede reducir el ruido por encima de 500 Hz en 15 dB(A).

● Sistemas de cancelación activa de ruido:

La colocación errónea del micrófono sigue el principio λ/4 (λ es la longitud de onda), el algoritmo de control utiliza FxLMS, ​​coeficiente de convergencia μ = 0.0001 / (P × L), P es la potencia de entrada, L es la longitud del filtro.

(4)Matriz de mitigación armónica

Soluciones de filtrado multidimensional:

● Filtrado espacial:

Configure filtros de secuencia cero con conexión delta, relación de impedancia Z₀ / Z₁ ≥ 10, donde Z₀ = 3R + 3X, Z₁ = R + jX.

● Filtrado temporal:

Frecuencia de conmutación del filtro activo f_sw ≥ 10 × Orden armónico más alto, error de seguimiento de corriente δ = √(∑(I_h - I_href)²) / I₁ ≤ 5% (IEC 61000-3-6).

Mediante las medidas de optimización en profundidad descritas anteriormente, el nivel de perturbación electromagnética de los transformadores en subestaciones subterráneas puede cumplir con los requisitos de la clase A de la norma CISPR11, con un ruido controlado por debajo de 55 dB(A) (medido a 1 m del equipo), alcanzando plenamente los valores recomendados por la norma IEEE Std 1127.

Estándares internacionales y mejores prácticas

Los principales sistemas de normas mundiales tienen diferentes enfoques con respecto a la instalación de transformadores en subestaciones subterráneas:

• Normas IEC (Comisión Electrotécnica Internacional): Hacen hincapié en el rendimiento de los equipos y los métodos de ensayo, por ejemplo, la serie IEC 60076.

• Normas IEEE (Instituto de Ingenieros Eléctricos y Electrónicos): Se centran en el diseño y la seguridad del sistema, por ejemplo, la serie IEEE Std C57.

• Normas GB (Normas Nacionales Chinas): Adaptadas a las condiciones nacionales, por ejemplo, GB/T 17468-2019.



Conclusión

Los requisitos ambientales para la instalación de transformadores en subestaciones subterráneas urbanas constituyen un problema complejo que involucra múltiples factores en disciplinas como la termodinámica, la ingeniería estructural y la seguridad eléctrica. Con los avances tecnológicos, nuevos materiales(p. ej., aceite aislante nanofluido)Las tecnologías de monitoreo inteligente mejoran continuamente la confiabilidad y eficiencia de las subestaciones subterráneas. Los planificadores e ingenieros deben encontrar el equilibrio óptimo entre la inversión inicial y los costos operativos a largo plazo, las limitaciones de espacio y los márgenes de seguridad, y el avance tecnológico frente a la confiabilidad consolidada para garantizar que estos "centros energéticos urbanos" operen de manera segura y eficiente en el entorno subterráneo.
