¿Cómo restaurar el aislamiento humedecido en transformadores en ambientes húmedos?

—Comparación en profundidad entre los procesos de circulación de aceite caliente y secado al vacío



Los ambientes húmedos representan un grave problema para los sistemas de aislamiento de transformadores. Cuando la humedad penetra en el cartón aislante y el aceite aislante, reduce significativamente su rigidez dieléctrica y su rendimiento mecánico, lo que puede provocar descargas parciales o incluso fallos en el aislamiento. Si observa una disminución en la resistencia de aislamiento o un aumento en el factor de pérdida dieléctrica (tanδ), un tratamiento de secado eficiente y fiable resulta fundamental para restablecer un funcionamiento seguro. Este artículo ofrece una comparación detallada de dos técnicas de secado comunes: la circulación de aceite caliente y el secado al vacío. Se explican sus principios, características y escenarios de aplicación para ayudarle a tomar una decisión informada.



Contenido

1. Diagnóstico preciso: Confirmar el grado de humedad del aislamiento es el primer paso

Antes de realizar cualquier proceso de secado, es crucial diagnosticar con precisión el estado y el grado de humedad del aislamiento, ya que esto determina la elección del método de secado y la configuración de los parámetros.

● Parámetros y estándares de diagnóstico clave:

(1) Resistencia de aislamiento (RI) e índice de polarización (IP): La medición de la resistencia de aislamiento entre los devanados y entre los devanados y tierra es el método de detección más básico y rápido (normalmente se utiliza un megóhmetro de 2500 V o 5000 V). Según la norma IEEE 43, el índice de polarización (IP = R10min / R1min) es más eficaz para eliminar los efectos de la temperatura y evaluar el estado real del aislamiento. Un valor de IP inferior a 2.0 se considera generalmente una clara señal de advertencia de aislamiento amortiguado o degradado.

(2) Factor de pérdida dieléctrica (Tanδ) y capacitancia: Se miden con un puente Schering o con medidores automáticos de Tanδ modernos. La humedad aumenta significativamente el valor de Tanδ del aislamiento de celulosa (valores superiores al 0.5 % indican posible humedad, mientras que valores superiores al 1 % sugieren humedad severa). El monitoreo de los cambios de capacitancia ayuda a evaluar la uniformidad de la humedad o los defectos localizados.

(3) Contenido de humedad en el aceite: Determinado con precisión mediante el método coulométrico de Karl Fischer según IEC 60422 o ASTM D1533 (nivel de ppm). Si bien la humedad del aceite no representa completamente la humedad del aislamiento sólido, ambas mantienen un equilibrio dinámico. Un exceso de humedad en el aceite (p. ej., >25 ppm) es un indicador clave de la humedad general del aislamiento.

(4) Tensión de ruptura del aceite (BDV): El aceite puro y seco tiene una tensión de ruptura muy alta (>60 kV). La humedad y las impurezas reducen significativamente la BDV (<30 kV suele indicar humedad o contaminación). Las pruebas se realizan según las normas IEC 60156 o ASTM D1816.

Parámetro de prueba	Estándar de prueba	Umbral de referencia (Advertencia)	Problema principal indicado
Resistencia de aislamiento (IR)/Índice de polarización (PI)	IEEE 43	IP < 2.0	Humedad o degradación general del aislamiento
Factor de pérdida dieléctrica (Tanδ)	IEC 60247	> 0.5% (posible humedad), >1% (humedad severa)	Mayor pérdida de aislamiento (humedad, subproductos del envejecimiento)
Contenido de humedad en el aceite	IEC 60422, ASTM D1533	> 20-30 ppm (umbral de advertencia típico)	Humedad por aceite, que refleja indirectamente el riesgo de un aislamiento sólido
Tensión de ruptura del aceite (BDV)	IEC 60156, ASTM D1816	<30 kV	Reducción de la capacidad de aislamiento del aceite debido a la humedad/impurezas

Tabla 1: Parámetros de diagnóstico clave y umbrales de referencia para el aislamiento del transformador.





● Guía de diagnóstico: Con base en estos parámetros, puede determinar si la humedad es superficial o profunda. Una humedad leve (por ejemplo, solo la humedad del aceite supera los límites, PI cercano a 2) puede ser adecuada para la circulación de aceite caliente. Una humedad moderada a severa (PI significativamente <2, Tanδ muy elevado) recomienda encarecidamente el secado al vacío.

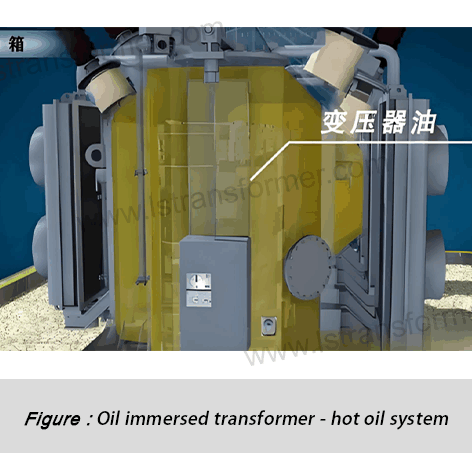

2. Secado por circulación de aceite caliente: principios y análisis en profundidad

● Principio: Utiliza aceite aislante seco, de baja humedad y calentado (65-85 °C) (generalmente procedente de una unidad de procesamiento de aceite), que circula continuamente dentro del tanque del transformador. El aceite caliente y seco entra en contacto con el aislamiento sólido humedecido (cartón, cilindros de papel, aislamiento de alambre de bobinado), transfiriendo calor por conducción y convección. Esto calienta la humedad interna, proporcionando energía para su migración. Debido al importante gradiente de humedad entre el aceite seco y el aislamiento húmedo, las moléculas de agua se difunden espontáneamente desde las zonas de alta concentración (dentro del aislamiento) hacia las de baja concentración (aceite circulante). La humedad es transportada por el aceite a un purificador de aceite externo al vacío (calentado, sometido a vacío y filtrado) antes de ser bombeada de nuevo al transformador.



● Ventajas:

(1) Funcionamiento sencillo, equipo fácilmente disponible: Se basa principalmente en purificadores de aceite de vacío estándar (con calefacción) y tuberías de circulación, lo que facilita su implementación en el sitio.

(2) Menor riesgo operativo: El proceso normalmente se mantiene por debajo de la temperatura nominal del aceite del transformador (<85 °C), minimizando el estrés térmico en componentes críticos como los devanados electromagnéticos y reduciendo los riesgos de envejecimiento del aislamiento.

(3) Rentable: No se necesitan grandes tanques de vacío ni equipos complejos, lo que hace que los costos de mano de obra y alquiler sean significativamente más bajos que el secado al vacío.



● Limitaciones:

(1) Cuello de botella en la eficiencia de secado: La velocidad de eliminación de humedad está limitada por las tasas de difusión dentro del aislamiento sólido. El flujo de aceite afecta principalmente a las capas superficiales, lo que hace que el secado profundo sea lento o incompleto, especialmente para aislamiento grueso o áreas de bobinado muy compactas.

(2) Tiempo de procesamiento prolongado: Lograr resultados ideales (especialmente un secado profundo) puede llevar días o incluso semanas de circulación continua, lo que requiere cortes de energía prolongados.

(3) Dependencia de la calidad del aceite y la capacidad de procesamiento: La sequedad del aceite circulante y la eficiencia del purificador impactan directamente en los resultados. El aceite degradado o un procesamiento ineficiente pueden dificultar la efectividad.



● Mejores aplicaciones: Humedad leve (por ejemplo, humedad elevada del aceite pero el aislamiento sólido permanece estable), mantenimiento preventivo, secado complementario después del secado al vacío o secado menor durante el mantenimiento rutinario del aceite para transformadores grandes.

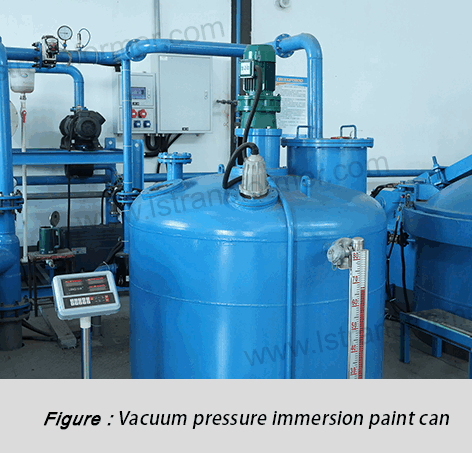

3. Proceso de secado al vacío: principios y análisis en profundidad

● Principio: Un proceso físico por fases centrado en la reducción del punto de ebullición y la difusión mejorada:

(1) Fase de precalentamiento: Utiliza la circulación de aceite caliente o corriente de baja tensión en los devanados (raramente aire caliente) para calentar uniformemente el núcleo del transformador (devanados y aislamiento) a 90-110 °C. Esto proporciona energía de vaporización para la humedad sin una eliminación significativa. El calentamiento uniforme evita el sobrecalentamiento localizado.

(2) Fase de deshidratación al vacío (núcleo): Mientras se mantiene la temperatura, se aplica un alto vacío (<100 Pa, idealmente <10 Pa) dentro del tanque del transformador. Esto reduce drásticamente el punto de ebullición del agua.



Fundamento científico de la reducción del punto de ebullición:
La relación entre la presión de vapor saturado (P) y la temperatura (T) se aproxima como:

ln(P) ≈ A - B/T

(donde A y B son constantes del material).
En condiciones de vacío, la presión ambiental reducida (P_env) disminuye la temperatura de ebullición (T_boil) donde P_sat = P_env.

Ejemplos:

(1)A presión atmosférica (101.3 kPa), el agua hierve a 100 °C.
(2)A una presión absoluta de 1 kPa, el punto de ebullición es ≈7°C.
(3)A 0.1 kPa (100 Pa), punto de ebullición ≈-20°C.

Así, a una temperatura central de 90 °C y un vacío de 100 Pa, el agua líquida presente en los poros del aislamiento se vaporiza violentamente. Fundamentalmente, la migración de la humedad pasa de una lenta difusión líquida a una rápida difusión de vapor y flujo de permeación.

El fuerte gradiente de presión (ultra bajo vacío frente a presión casi atmosférica dentro del aislamiento) impulsa el vapor desde el interior del aislamiento hacia el espacio del tanque. Las bombas de vacío extraen continuamente el vapor, manteniendo una baja presión de vapor para un secado sostenido. Esta fase elimina la mayor parte de la humedad mucho más rápido que la circulación de aceite caliente.



● Ventajas:

(1) Secado profundo y completo: Elimina eficazmente la humedad del aislamiento grueso o profundo, logrando niveles de humedad tan bajos como 0.5 % (estándar de fábrica), restaurando >90 % de la resistencia eléctrica y mecánica.

(2) Tiempo de secado más rápido: En condiciones ideales (temperatura, vacío), el secado profundo generalmente se completa en días o una semana, mucho más rápido que la circulación de aceite caliente para la humedad severa.

(3) Resultados cuantificables: La eliminación de humedad se controla mediante la salida del condensador, la estabilidad del vacío y los criterios de punto final (por ejemplo, ausencia de condensación durante horas con vacío estable).



● Limitaciones:

(1) Alto nivel de equipamiento y exigencias técnicas: Requiere bombas de vacío de gran tamaño (de paletas rotativas + Roots), sensores de vacío de precisión, condensadores, calentadores de alta potencia y sellos herméticos. Los operarios necesitan experiencia.

(2) Costos más altos: Los gastos de alquiler/compra de equipos y mano de obra son mayores.

(3) Control estricto del proceso: El calentamiento desigual conlleva el riesgo de dañar el aislamiento; un vacío insuficiente o fugas dificultan la eficiencia; un sellado deficiente permite la entrada de humedad. Es fundamental un monitoreo riguroso.

(4) Riesgos de seguridad: Las altas temperaturas y el vacío ponen en riesgo la integridad estructural y el sellado del tanque.



Elemento	Secado por circulación de aceite caliente	Secado al vacío
Controlador central	Difusión del gradiente de humedad (sólido-aceite)	Reducción del punto de ebullición + difusión/permeación de vapor impulsada por presión
Objetivo Principal	Capas superficiales	Aislamiento profundo/central
Rango de temperatura	65-85°C (aceite)	90-110°C (núcleo)
Entorno clave	Presión atmosférica	Alto vacío (<100 Pa, óptimo <10 Pa)
Velocidad de secado	Lenta (difusión limitada), de días a semanas	Rápido (impulsado por vapor), de días a una semana
Profundidad de secado	Limitado, deficiente para humedades profundas/severas	Sequedad extremadamente profunda, a nivel de fábrica
Complejidad del equipo	Bajo (purificador estándar + tuberías)	Alto (bombas de vacío, calentadores, condensadores, monitores)
Habilidad técnica	Moderado	Alto (requiere experiencia)
Costo	Más Bajo	Más alto
Riesgos principales	Bajo riesgo de sobrecalentamiento, pero puede resecar parcialmente las capas profundas.	Sobrecalentamiento localizado, deformación del tanque, fallo de las juntas (se requiere un control estricto).
Uso recomendado	Humedad leve, cuidado preventivo, suplemento posterior a la aspiración	Humedad moderada a severa, transformadores nuevos, secado profundo posterior a la revisión.

Tabla 2: Comparación de núcleos entre la circulación de aceite caliente y el secado al vacío



4. ¿Cómo elegir el método de secado adecuado?

La decisión depende de diagnosticar con precisión la gravedad de la humedad y evaluar las condiciones in situ:

● Priorizar el secado al vacío para:

(1) Humedad moderada-severa confirmada: PI << 2.0, Tanδ >> 1%, alta humedad de aceite con degradación del aislamiento sólido.

(2) Transformadores de potencia críticos o grandes: Donde la recuperación máxima del aislamiento y la confiabilidad a largo plazo no son negociables.

(3) Revisiones planificadas o nuevas instalaciones: Procedimiento estándar para restaurar el aislamiento a un estado como nuevo.

(4) Entrada severa de agua o exposición prolongada a alta humedad: Penetración profunda de humedad.



● Considere la circulación de aceite caliente para:

(1) Humedad leve con tiempo de inactividad flexible: solo los parámetros del aceite están apagados, PI ≈ 2.0, ligero aumento de Tanδ y tiempo suficiente para un secado lento.

(2) Suplemento posterior al vacío: Después del secado al vacío, la circulación de aceite caliente equilibra la humedad del papel aceitado y elimina los rastros residuales.

(3) Limitaciones de recursos o del sitio: Falta de equipo de vacío o condiciones inadecuadas.

Recordatorio importante: La supervisión profesional, el control estricto de parámetros y la correcta evaluación del punto final son fundamentales. Los ajustes incorrectos, las fugas de vacío o la finalización prematura pueden provocar fallos o daños. Contrate siempre proveedores de servicio cualificados y con experiencia.



En resumen

La amenaza que representa la humedad para el aislamiento de los transformadores no puede ignorarse. La elección entre la circulación de aceite caliente y el secado al vacío depende del grado y la gravedad de la humedad. La circulación de aceite caliente, por su simplicidad y menor riesgo, es adecuada para casos leves de humedad o para el mantenimiento preventivo. Para casos de humedad moderada a severa o para la recuperación según los estándares de fábrica, el secado al vacío es la mejor opción: su eficiencia basada en principios físicos (reducción del punto de ebullición, difusión por presión) garantiza la fiabilidad a largo plazo.

Ante la presencia de humedad en el aislamiento, realice pruebas exhaustivas (IR/PI, Tanδ, humedad del aceite, etc.), utilice los datos para evaluar la gravedad del problema y consulte con ingenieros especializados. Adapte el método al estado de su transformador, las limitaciones del emplazamiento y el presupuesto para proteger sus activos de energía.
