¿Por qué se utilizan comúnmente bujes de porcelana en transformadores de alta tensión?

—Un análisis exhaustivo del papel clave de los guardianes del aislamiento

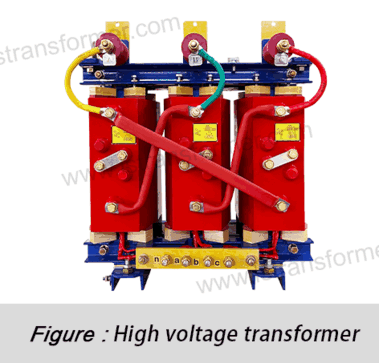

En el corazón de los sistemas de energía de alta tensión, los transformadores actúan como centros de transmisión de energía. La crucial interfaz que conecta este centro con las líneas de transmisión externas suele ser el componente cerámico brillante y robusto: el casquillo de porcelana. ¿Por qué los ingenieros de redes eléctricas de todo el mundo confían en este material cerámico tradicional como puerta de entrada para las conexiones de alta tensión? Este artículo profundiza en los principios científicos y la experiencia en ingeniería que sustentan esta elección.

Contenido

1. Aislamiento superior: La clave para soportar altas tensiones

La diferencia de potencial entre los terminales de un transformador de alta tensión y tierra puede alcanzar cientos de kilovoltios (por ejemplo, 500 kV o más). La máxima prioridad es evitar de forma fiable las fugas de corriente a tierra o los arcos eléctricos superficiales. Las características que destacan en los materiales de porcelana incluyen:

● Resistividad y rigidez dieléctrica ultra altas:
– La resistividad volumétrica de la porcelana eléctrica típicamente                    varía de 10¹² a 10¹⁴ Ω·cm (a temperatura ambiente), lo que significa que inherentemente resiste el flujo de corriente de manera excepcional.
– Su rigidez dieléctrica (intensidad del campo de ruptura)puede  alcanzan 10-20 kV/mm o más, lo que indica que la porcelana puede soportar campos eléctricos extremadamente altos por unidad de espesor sin romperse.
– Causa y efecto: La estructura densa y altamente cristalina  La porcelana contiene una cantidad mínima de electrones libres, lo que dificulta la migración de iones e impide la formación de vías conductoras. Bajo voltajes extremos, su estructura atómica mantiene fuertes fuerzas de enlace, evitando la ruptura por avalancha de electrones.

● Excelente rendimiento de resistencia al voltaje en superficie:
– Los bujes de porcelana presentan Cobertizos de varios niveles (diseños acanalados) en su superficie exterior.
– Causa y efecto:

(1)Mayor distancia de reptación:Los deflectores extienden significativamente la longitud del recorrido necesario para que la corriente viaje a lo largo de la superficie desde el extremo de alto voltaje hasta la brida conectada a tierra (extremo de bajo voltaje).

(2)Previene la formación continua de película de agua:Durante la lluvia o la niebla, la estructura del cobertizo descompone el agua en gotas aisladas en lugar de una película conductora continua, lo que mejora enormemente la tensión de descarga disruptiva en húmedo.

(3)Mejora la resistencia al arco eléctrico por contaminación:En zonas industriales o costeras, los contaminantes pueden acumularse y formar capas conductoras al humedecerse. El diseño del cobertizo aumenta la resistencia a las fugas y rompe las capas continuas de contaminación.

Tabla 1: Propiedades eléctricas clave de los materiales de aislamiento típicos para bujes

2. Resistencia mecánica excepcional: La base del soporte y la protección

Los bujes deben soportar:

(1)El peso y el electromagnetismo fuerzas de los conductores internos (especialmente durante cortocircuitos).

(2)viento externo, hielo, nieve y cargas sísmicas.

(3)Transporte, instalación impactos y tensiones por vibración.

 La sólida garantía de la porcelana:

(1) Alta resistencia a la compresión:
 – Porcelana eléctrica de primera calidad Tiene una resistencia a la compresión de 500-800 MPa o superior.
– Causa y efecto:La porcelana se sinteriza a partir de materiales rígidos. Los minerales de silicato (cuarzo, feldespato, cristales de mulita) se solidifican a altas temperaturas, formando una microestructura densa e interconectada que resiste la presión externa. Esto garantiza un soporte estable para conductores pesados ​​y cargas externas.

(2)Buena resistencia a la flexión:
– Porcelana eléctrica Suele tener una resistencia a la flexión de 50-100 MPa.
– Causa y efecto:Aunque frágil, la porcelana moderna se optimiza mediante fórmulas de materiales (p. ej., aditivos de alúmina) y procesos de fabricación (cocción uniforme, alivio de tensiones) para cumplir con los requisitos de resistencia a la flexión. El diseño de las bridas y los bordes optimiza aún más la distribución de tensiones.

3. Resistencia ambiental excepcional: Desafiando condiciones extremas

Los bujes para exteriores funcionan de forma fiable durante décadas en condiciones extremas: luz solar, radiación UV, fluctuaciones de temperatura (de -40 °C a +40 °C o más), lluvia, hielo, salpicaduras de agua salada, contaminantes industriales y abrasión por arena. La armadura natural de la porcelana:

● Excelente resistencia a la intemperie y al envejecimiento:
La porcelana es un material inorgánico, no metálico con         Composición ultraestable.

(1)Resistencia UV: A diferencia de los polímeros orgánicos (por ejemplo, el caucho y los plásticos), la alta energía de enlace de la porcelana impide la degradación inducida por los rayos UV.

(2)Resistencia al choque térmico:La baja expansión térmica y las propiedades uniformes del material evitan el agrietamiento ante cambios rápidos de temperatura (validado según IEC 60137).

(3)Inercia química: Resiste ácidos, álcalis, niebla salina y la mayoría de los contaminantes sin corroerse.

(4)Hidrofobicidad y autolimpieza (superficie vitrificada): Un esmalte liso mejora la repelencia al agua, favoreciendo el escurrimiento de las gotas y reduciendo la acumulación de contaminación.

4. Estabilidad térmica y conductividad superiores: Gestión eficaz del calor

Los bujes deben disipar el calor de las pérdidas del conductor (I²R) y del aislamiento interno (aceite o gas SF6) para evitar el sobrecalentamiento localizado y la falla del aislamiento.

Gestión térmica de la porcelana:
(1) Resistencia a altas temperaturas y baja conductividad térmica         Expansión:
– La porcelana se sinteriza a >1300°C pero funciona por debajo de 150°C, lo que garantiza la estabilidad térmica.
– Su coeficiente de dilatación térmica es bajo y uniforme (3-                            6 × 10⁻⁶ /K), minimizando el estrés térmico.
(2) Conductividad térmica moderada:
– Conductividad térmica de la porcelana (1-2 W/(m·K))

– supera al aire o a la mayoría de los polímeros (<0.5 W/(m·K)), lo que ayuda al enfriamiento por convección/radiación natural.

5. Sellado fiable: Protección del aislamiento interno

En los transformadores de aceite, los bujes sellan la interfaz aceite-aire. En los bujes secos o de gas SF6, mantienen la integridad del gas. Las fugas conllevan riesgo de fallo del aislamiento o explosiones.

Soluciones de sellado de porcelana:
● Sellado hermético metal-cerámico:
– Terminales de conductor (cobre/aluminio) y las bridas (de hierro fundido/acero) se unen a la porcelana mediante sinterización a alta temperatura o compresión mecánica con juntas.
– Causa y efecto:Estos métodos probados (según las normas IEC/IEEE) resisten ciclos térmicos y cambios de presión, lo que garantiza décadas de funcionamiento sin fugas.
● Diseño más sencillo:

En comparación con los bujes compuestos o de epoxi, el diseño de "tubo cerámico + brida metálica" de la porcelana tiene menos puntos de sellado, lo que reduce los riesgos de fugas.

Tabla 2: Comparación de tipos de bujes para transformadores de alta tensión

En resumen

Los bujes de porcelana predominan en los transformadores de alta tensión debido a su aislamiento, resistencia mecánica, resistencia ambiental, gestión térmica, fiabilidad de sellado y rentabilidad inigualables. Si bien los materiales más recientes (por ejemplo, los compuestos) están ganando terreno en aplicaciones de media y baja tensión, la porcelana sigue siendo la mejor opción para entornos exteriores de ultra alta tensión, respaldada por décadas de rendimiento comprobado.

Elegir bujes de porcelana significa construir una línea de defensa indestructible para la seguridad y confiabilidad a largo plazo del transformador.
