¿Por qué se utilizan comúnmente los cables Litz en reactores de alta frecuencia?

—Un análisis en profundidad de los principios clave del diseño

Los reactores de alta frecuencia son componentes esenciales en los sistemas de electrónica de potencia, y sus decisiones de diseño influyen directamente en el rendimiento y la eficiencia del dispositivo. Este artículo ofrece un análisis detallado de las cinco razones principales por las que los reactores de alta frecuencia utilizan cables Litz, abarcando desde el efecto pelicular hasta la gestión térmica. Revela por completo la base científica de esta decisión de diseño.

Contenido

1. Descripción general de los reactores de alta frecuencia y los alambres Litz

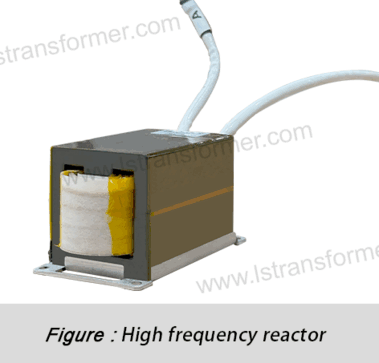

Los reactores de alta frecuencia son componentes inductivos que operan en el rango de frecuencia de 10 kHz a varios MHz. Se utilizan ampliamente en dispositivos electrónicos modernos, como fuentes de alimentación conmutadas, inversores y circuitos de radiofrecuencia. En comparación con los reactores de baja frecuencia, los de alta frecuencia presentan mayores dificultades debido al efecto pelicular y al efecto de proximidad, lo que influye directamente en las consideraciones especiales para la selección del material conductor.

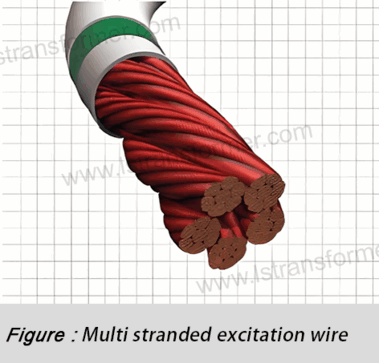

El cable Litz es un conductor compuesto formado por múltiples hilos delgados aislados, trenzados según un patrón específico. Esta estructura única lo convierte en la opción ideal para aplicaciones de alta frecuencia, especialmente donde es fundamental minimizar la resistencia de corriente alterna. De acuerdo con la norma IEC 60317-13, los cables Litz se rigen por estrictas clasificaciones y requisitos de rendimiento para garantizar su intercambiabilidad y fiabilidad a nivel mundial.

2. Efecto piel y cómo lo solucionan los cables Litz

● Principio del efecto cutáneo y su impacto

El efecto pelicular se refiere al fenómeno por el cual la corriente alterna de alta frecuencia tiende a concentrarse cerca de la superficie de un conductor. Este efecto se rige por la teoría del campo electromagnético y puede derivarse de las ecuaciones de Maxwell. En términos sencillos, una corriente variable genera un campo magnético variable, que a su vez produce corrientes parásitas. Estas corrientes parásitas interactúan con la corriente principal, lo que da lugar a una distribución de corriente no uniforme.

La profundidad de penetración (δ) es un parámetro clave para cuantificar el efecto pelicular. Representa la profundidad a la que la densidad de corriente disminuye a 1/e (aproximadamente el 37%) de su valor en la superficie. La fórmula para la profundidad de penetración es:

δ = √(ρ/(πμf))

Lugar:

ρ: Resistividad del conductor (Ω·m)
μ: Permeabilidad del conductor (H/m)
f: Frecuencia (Hz)

Tabla 1: Profundidad de penetración de conductores de cobre a diferentes frecuencias

La tabla muestra que, a medida que aumenta la frecuencia, disminuye la profundidad de penetración. A 100 kHz, la región central de un alambre sólido con un diámetro superior a 0.42 mm apenas conduce corriente, lo que genera desperdicio de material y un aumento de la resistencia.

● Cómo los alambres Litz superan el efecto piel

Los cables Litz dividen un conductor grueso en numerosos hilos delgados aislados y utilizan un patrón de torsión específico para asegurar que cada hilo cambie continuamente de posición dentro del haz. Este diseño logra:

(1)Área de conductor efectiva maximizada:El diámetro de cada filamento delgado suele ser de 2 a 3 veces la profundidad de penetración, lo que garantiza que toda la sección transversal permanezca conductora. Por ejemplo, en aplicaciones de 100 kHz, un diámetro de filamento único de 0.4 a 0.6 mm es ideal.

(2)Distribución uniforme de la corriente:El trenzado preciso garantiza que cada hebra alterne entre las posiciones exterior e interior del haz, de modo que todas las hebras transporten la misma corriente en promedio, evitando la sobrecarga de hebras específicas.

(3)Reducción de las pérdidas por corrientes parásitas:El aislamiento entre los finos filamentos bloquea las grandes trayectorias de corrientes parásitas, confinándolas a pequeñas regiones dentro de cada filamento, lo que reduce significativamente las pérdidas por corrientes parásitas.

Los datos experimentales demuestran que, a 100 kHz, los cables Litz diseñados adecuadamente pueden reducir la resistencia de CA entre un 60 % y un 70 % en comparación con los cables macizos de la misma sección transversal. Esta ventaja se acentúa aún más al aumentar la frecuencia.

3. Efecto de proximidad y cómo los cables Litz optimizan el rendimiento

● El efecto de proximidad y sus consecuencias

El efecto de proximidad se refiere al fenómeno por el cual los campos magnéticos alternos generados por corrientes alternas en conductores adyacentes interactúan, causando una mayor distorsión en la distribución de corriente. En reactores de alta frecuencia, los devanados están muy juntos, lo que hace que el efecto de proximidad sea a menudo más perjudicial que el efecto pelicular en términos de pérdidas adicionales.

La gravedad del efecto de proximidad depende de:

(1) La relación entre el espaciado de los conductores y el tamaño

(2) Relaciones de fase actuales (en fase o fuera de fase)

(3) Frecuencia y propiedades del material conductor

En los devanados multicapa, el efecto de proximidad puede provocar que la resistencia de CA supere la resistencia de CC en un orden de magnitud, lo que limita severamente la densidad de potencia y la eficiencia de los reactores de alta frecuencia.

● Cómo los cables Litz mitigan el efecto de proximidad

Los cables Litz contrarrestan el efecto de proximidad mediante los siguientes mecanismos:

(1) Estrategia de subdivisión del conductor:Dividir un conductor grueso en múltiples hilos delgados reduce considerablemente la relación entre el tamaño y el espaciado de los conductores individuales. Según las directrices de la norma IEEE Std 1812, para obtener resultados óptimos, el diámetro del hilo debe ser inferior al doble de la profundidad de penetración.

(2) Técnica de intercambio de posiciones: El proceso de torsión asegura que los filamentos intercambien posiciones continuamente, permitiendo que cada filamento tenga una exposición promedio a diferentes intensidades de campo magnético, evitando pérdidas localizadas excesivas.

(3)Disposición optimizada por fases:Los diseños avanzados de alambre Litz tienen en cuenta las relaciones de fase entre los hilos, utilizando un paso y una dirección de torsión específicos para compensar parcialmente las influencias del campo magnético de los conductores adyacentes.

Tabla 2: Relaciones de resistencia CA/CC para diferentes tipos de conductores a 1 MHz

Como se muestra, los diseños optimizados de alambre Litz minimizan las pérdidas adicionales por el efecto de proximidad, demostrando claras ventajas en aplicaciones de alta frecuencia.

4. Rendimiento térmico y fiabilidad mejorados

● Desafíos térmicos en reactores de alta frecuencia

Las principales fuentes de calor en los reactores de alta frecuencia incluyen:

(1)pérdidas resistivas del devanado

(2)Pérdidas de núcleo

(3)Pérdidas dieléctricas

Las pérdidas en el devanado son especialmente significativas en aplicaciones de alta corriente, donde el calor se concentra en volúmenes reducidos, lo que provoca un aumento considerable de la temperatura. Según la norma IEC 60076-7, si la temperatura del punto caliente del devanado de un reactor supera en 10 °C su valor nominal, la vida útil del aislamiento puede reducirse aproximadamente a la mitad.

● Ventajas térmicas de los alambres Litz

(1) Mayor superficie de disipación de calor:
Los cables Litz distribuyen la misma sección transversal del conductor a través de múltiples filamentos delgados, lo que aumenta significativamente la superficie total. Por ejemplo, un cable sólido de 1 mm² tiene una superficie de 3.57 mm²/m, mientras que un cable Litz compuesto por 100 filamentos (de 0.1 mm de diámetro cada uno) tiene una superficie de 31.4 mm²/m, casi nueve veces mayor. Esta mayor superficie mejora la refrigeración convectiva y radiativa.

(2) Canales térmicos internos:
Los diminutos espacios entre los filamentos de un haz de cables Litz crean un efecto capilar que facilita la transferencia de calor desde el revestimiento aislante hacia el exterior. Algunos cables Litz de alto rendimiento incorporan canales de refrigeración específicos para una disipación de calor aún más eficaz.

(3) Distribución de temperatura más uniforme:
Los bobinados tradicionales suelen desarrollar puntos calientes en las capas más internas, mientras que los bobinados con alambre Litz, gracias a la distribución uniforme de la corriente, también presentan una distribución del calor más homogénea, evitando el sobrecalentamiento localizado. Los estudios demuestran que los alambres Litz pueden reducir las diferencias máximas de temperatura en el bobinado entre un 40 % y un 50 %.

(4) Mayor resistencia a los ciclos térmicos:
La estructura multifilar de los cables Litz se adapta mejor a la dilatación y contracción térmica que los cables gruesos individuales, lo que reduce la tensión mecánica en el sistema de aislamiento. Esta característica es especialmente importante en aplicaciones con fluctuaciones de carga frecuentes, como los sistemas de energía renovable.

5. Flexibilidad mecánica y ventajas de fabricación

● Requisitos mecánicos para reactores de alta frecuencia

La electrónica de potencia moderna exige una alta densidad de potencia y miniaturización, lo que impone estrictos requisitos mecánicos a los reactores:

(1)Adaptabilidad a cableado complejo en espacios compactos

(2)Resistencia a vibraciones y golpes durante el funcionamiento

(3)Idoneidad para la producción automatizada para reducir costes

Los devanados tradicionales, ya sean sólidos o planos, tienen dificultades para satisfacer estas demandas, especialmente en reactores de alta frecuencia y alta corriente.

● Ventajas mecánicas de los alambres Litz

(1)Rendimiento de flexión superior:
La estructura multifilar de los cables Litz mejora considerablemente su flexibilidad. Según las pruebas ASTM B872, los cables Litz pueden alcanzar un radio de curvatura mínimo de 3 a 5 veces menor que los cables macizos de la misma sección transversal, lo que facilita el cableado en espacios reducidos.

(2) Resistencia a la fatiga por vibración:
La estructura compuesta de finos filamentos dispersa eficazmente la tensión inducida por la vibración, evitando fallos puntuales. Esta característica es fundamental para aplicaciones móviles como vehículos eléctricos y la industria aeroespacial. La norma militar MIL-W-16878E recomienda específicamente los cables Litz para entornos con vibraciones.

(3) Factor de llenado de bobinado optimizado:
Los alambres Litz se adaptan mejor a las formas del núcleo y la bobina, mejorando el aprovechamiento de la ventana. Si bien el aislamiento entre los hilos reduce ligeramente el factor de llenado de cada alambre, el factor de llenado general del bobinado suele ser mayor debido a un empaquetamiento más compacto.

(4) Adaptabilidad de la producción:
Los modernos alambres Litz se pueden bobinar con precisión mediante equipos automatizados, satisfaciendo así las necesidades de producción en masa. Los alambres Litz con diseños especiales (por ejemplo, de sección transversal rectangular) mejoran aún más la eficiencia espacial y la facilidad de fabricación.

6. Guía de selección de alambre Litz para el diseño de reactores de alta frecuencia

● Parámetros clave a considerar

La selección del alambre Litz adecuado para reactores de alta frecuencia requiere evaluar:

(1) Diámetro del cable

(2)Toque de torsión

(3) Grado de aislamiento

(4) Material conductor

● Aplicaciones recomendadas por frecuencia

Según la norma IEC 62025, estas son las recomendaciones sobre el uso de alambre Litz en reactores de alta frecuencia:

(1)Por debajo de 100 kHz:Utilice hebras más gruesas (0.5-1.0 mm de diámetro) con menos hebras (10-50).

(2)100 kHz–1MHz:Finura media (0.1-0.3 mm) con 50-500 hebras.

(3)Por encima de 1MHz:UHebras ultrafinas (0.05-0.1 mm) con 500-2000 hebras; puede ser necesario un trenzado segmentado.

Para frecuencias muy altas (>10MHz) o aplicaciones especializadas (por ejemplo, dispositivos médicos), consulte la norma IEEE Std C57.18.10 para obtener orientación de diseño profesional.

En resumen

Gracias a su superior supresión del efecto pelicular, mitigación del efecto de proximidad, excelente rendimiento térmico y flexibilidad mecánica, los cables Litz se han convertido en el referente para el diseño de reactores de alta frecuencia. A medida que la electrónica de potencia evoluciona hacia frecuencias más altas y mayores densidades de potencia, la tecnología de cables Litz continúa innovando.

(1)Nuevos materiales compuestos:Por ejemplo, los cables de cobre reforzados con nanotubos de carbono, que mejoran aún más la conductividad y la resistencia mecánica.

(2) Cables Smart Litz:Integración de sensores de temperatura o de campo magnético para la monitorización en tiempo real del reactor.

(3) Bobinados impresos en 3D:La combinación de las propiedades del alambre Litz con la fabricación aditiva abre nuevos paradigmas de diseño.

La Agencia Internacional de la Energía (AIE) prevé que el mercado mundial de reactores de alta frecuencia alcanzará los 12 500 millones de dólares en 2030, y que más del 90 % adoptará la tecnología de hilo Litz. Comprender la ciencia que sustenta esta tecnología crucial ayuda a los ingenieros a optimizar el diseño y proporciona a los profesionales de compras criterios esenciales para la evaluación de la calidad.

Tanto si trabajas en energías renovables, vehículos eléctricos o diseño de fuentes de alimentación industriales, dominar la aplicación de los cables Litz en reactores de alta frecuencia aportará a tus proyectos y productos una importante ventaja en rendimiento y competitividad en el mercado.
