¿Qué diseños especiales deben cumplir los transformadores ignífugos?

—Requisitos de materiales ignífugos certificados por UL

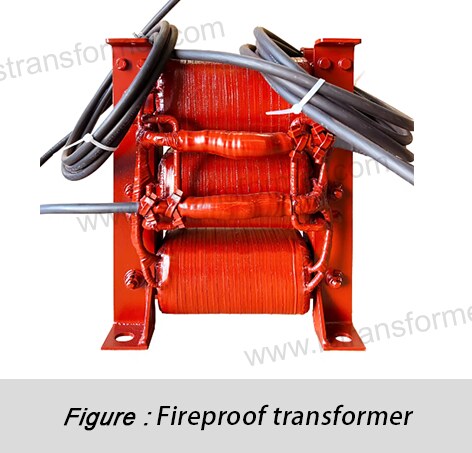

En el contexto de las normas de seguridad globales cada vez más estrictas para equipos eléctricos, los transformadores ignífugos se han convertido en dispositivos de seguridad esenciales en sistemas eléctricos industriales, comerciales y residenciales. Estos transformadores no solo deben cumplir con los requisitos básicos de rendimiento eléctrico, sino también con las normas de prueba de materiales ignífugos establecidas por organismos de certificación internacionales como UL (Underwriters Laboratories). Este artículo ofrece un análisis detallado de los requisitos de diseño especial, selección de materiales y certificación para transformadores ignífugos.

Contenido

1. ¿Por qué los transformadores ignífugos requieren diseños especiales?

Los transformadores pueden sobrecalentarse o incluso incendiarse debido a sobrecargas prolongadas, envejecimiento del aislamiento o cortocircuitos. Según las estadísticas de la Asociación Nacional de Protección contra Incendios (NFPA), las fallas en los equipos eléctricos son una de las principales causas de incendios industriales. Por lo tanto, el diseño de transformadores ignífugos no solo debe priorizar la eficiencia y la estabilidad, sino también incorporar materiales ignífugos y estructuras especializadas para ralentizar la propagación del fuego. Esto garantiza que el transformador pueda continuar operando durante un tiempo limitado en condiciones extremas, proporcionando un tiempo crucial para la evacuación y la respuesta ante emergencias.

2. Requisitos clave de diseño para transformadores ignífugos

● Materiales de aislamiento ignífugos con certificación UL

Uno de los requisitos de seguridad fundamentales para los transformadores ignífugos es que sus materiales de aislamiento deben cumplir con estándares ignífugos como UL 94 y UL 1446.

(1)Norma UL 94: Clasificación de inflamabilidad de materiales plásticos

UL 94 es la norma clave para evaluar las propiedades ignífugas de los materiales plásticos. Las capas de aislamiento, las carcasas y las estructuras de soporte internas de los transformadores ignífugos suelen tener una clasificación V-0 o V-1.

¿Por qué son más seguros los materiales UL 94 V-0?
Los materiales con clasificación V-0 se autoextinguen en 10 segundos tras la retirada de la llama, y ​​sus gotas fundidas no encienden los materiales inflamables que se encuentran debajo. Por ejemplo, las carcasas de transformadores de poliamida (PA) o policarbonato ignífugo (FR-PC) pueden reducir significativamente el riesgo de incendio.

(2) UL 1446: Requisitos de temperatura y resistencia a las llamas para sistemas de aislamiento

La norma UL 1446 especifica las clasificaciones de resistencia a la temperatura para los sistemas de aislamiento de transformadores (p. ej., Clase A: 105 °C, Clase H: 180 °C). Los transformadores ignífugos suelen requerir sistemas de aislamiento de Clase F (155 °C) o superior para garantizar que los materiales no se descompongan ni liberen gases inflamables en condiciones de sobrecarga.

● Diseño estructural cerrado y resistente al arco

Los transformadores ignífugos deben superar las pruebas de resistencia al arco eléctrico según normas como UL 506 (Norma de seguridad para transformadores especiales) o IEC 60076-11 (Norma de protección contra incendios para transformadores de tipo seco). Las principales características de diseño incluyen:

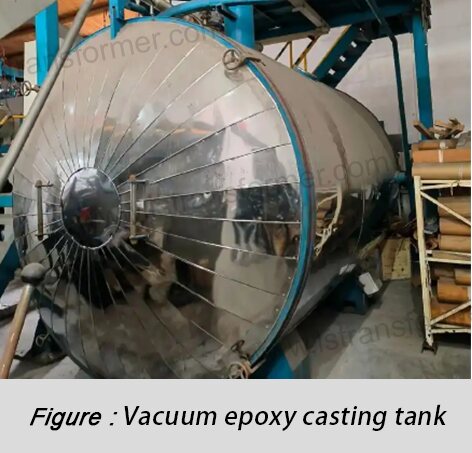

(1) Proceso de fundición al vacío de resina epoxi:Las bobinas de alta tensión se impregnan al vacío con resina epoxi y se curan para formar una densa capa aislante que previene la ruptura del arco eléctrico. El índice de oxígeno (LOI) de la resina epoxi debe ser ≥28 % (un LOI >26 % se considera ignífugo).

(2) Capa de blindaje de metal:Se agregan protectores de láminas de aluminio o cobre entre los devanados de alto y bajo voltaje para reducir la degradación del aislamiento causada por una descarga parcial.

Fórmula:Relación entre el índice de oxígeno (LOI) y la resistencia a la llama

LOI = (Volumen de oxígeno / (Volumen de oxígeno + Volumen de nitrógeno)) × 100%

Un LOI más alto indica una mayor capacidad de autoextinción en caso de incendio.

Por ejemplo, el polietileno ordinario tiene un LOI del 17%, mientras que la resina epoxi modificada con retardante de llama puede alcanzar un LOI de más del 30%.

● Coordinación de disipación de calor y protección contra sobrecargas

Los transformadores ignífugos deben equilibrar el conflicto entre "retardancia de llama" y "disipación de calor":

(1)Sistema de enfriamiento de aire forzado: Utiliza ventiladores ignífugos con clasificación IP54 (que cumplen con la norma UL 507) para mejorar la disipación del calor. Los motores de los ventiladores también deben estar certificados según la norma UL 1004-1.

(2) Protector de temperatura bimetálico:Corta automáticamente el circuito cuando la temperatura del devanado supera los umbrales de seguridad. Su precisión de temperatura de actuación debe cumplir con la norma UL 1434.

● Comparación de certificaciones internacionales de transformadores ignífugos

3. ¿Cómo elegir un transformador ignífugo compatible?

(1)Verificar marcas de certificación: Compruebe si el producto está etiquetado con números de certificación UL Listed o IEC.
(2)Hoja de datos de seguridad del material (MSDS): Solicite al proveedor que proporcione la Tarjeta Amarilla UL para materiales de aislamiento para confirmar las clasificaciones de resistencia al fuego.
(3)Escenarios de aplicación de Match:Los entornos de alto riesgo, como plantas químicas o túneles, deben optar por transformadores con aislamiento UL 94 V-0 + Clase H.

En resumen

Los diseños especiales de transformadores ignífugos son esenciales para la seguridad eléctrica, ya que se basan en la sinergia de materiales ignífugos con certificación UL, estructuras resistentes al arco eléctrico y sistemas de protección inteligentes. A medida que se endurecen los requisitos globales de prevención de incendios eléctricos, los transformadores que cumplen con las normas UL 506, IEC 60076-11 y otras normas se convertirán en la opción preferida en los sectores industrial y de la construcción. Para obtener más información sobre los parámetros técnicos o los procesos de certificación, póngase en contacto con nuestro equipo de soporte técnico internacional.
