Il est normal que les transformateurs émettent un bourdonnement en fonctionnement. Cependant, l'intensité de ce bruit a un impact direct sur l'évaluation de l'état des équipements et sur l'environnement. Composant essentiel des réseaux électriques, le niveau sonore des transformateurs est une préoccupation majeure non seulement pour le personnel de maintenance, mais aussi un indicateur crucial du confort des riverains et des travailleurs à proximité. Cet article propose un guide complet et professionnel abordant les sources de bruit des transformateurs, les normes internationales, les plages de décibels normales, l'identification des bruits anormaux et les solutions possibles.



1.D'où provient le bruit des transformateurs ?

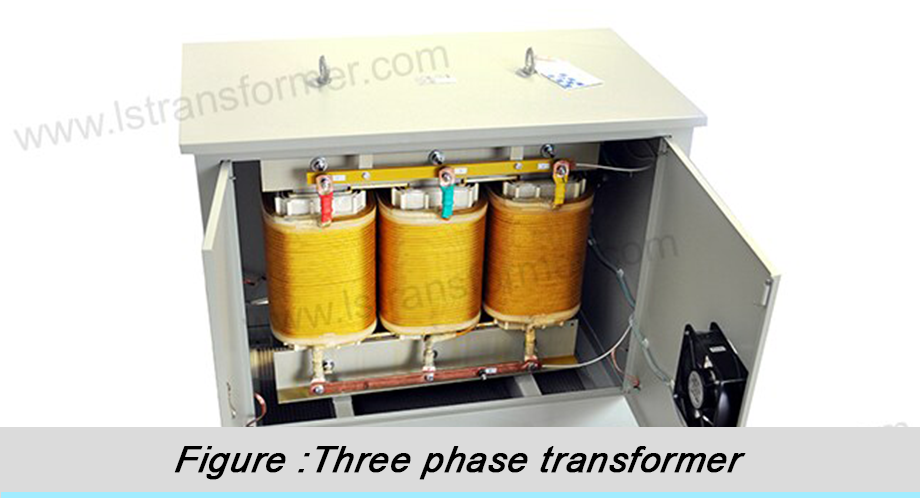

Le bruit des transformateurs provient principalement de la magnétostriction et des forces électromagnétiques. Lorsqu'un courant alternatif traverse les enroulements, les tôles d'acier au silicium du noyau subissent de légères vibrations périodiques de dilatation et de contraction (magnétostriction) sous l'effet du champ magnétique, ce qui est la principale cause du bourdonnement. De plus, les enroulements peuvent également produire de subtiles vibrations dues aux forces électromagnétiques, qui sont transmises et amplifiées par l'huile du transformateur et ses composants structurels.



1.1Les facteurs environnementaux et de charge influencent également le bruit :

(1) Niveau de charge : Une charge accrue entraîne généralement une densité de flux magnétique plus élevée dans le noyau et un courant d'enroulement accru, intensifiant les vibrations et augmentant les niveaux de bruit.

(2) Système de refroidissement : Les équipements auxiliaires tels que les ventilateurs et les pompes à huile génèrent un bruit aérodynamique ou mécanique supplémentaire pendant leur fonctionnement.

(3) Conditions d'installation : Des facteurs tels que la robustesse de la fondation et la résonance potentielle avec les structures du bâtiment peuvent modifier les caractéristiques de transmission du bruit.

Comprendre ces causes est la première étape pour évaluer si le niveau de bruit est normal.



1.2Quel est le niveau sonore normal selon les normes internationales ?

À l'échelle mondiale, les niveaux sonores des transformateurs sont principalement conformes aux normes CEI (Commission électrotechnique internationale), tandis que différents pays appliquent également leurs propres réglementations (par exemple, IEEE, GB). En règle générale, un transformateur de distribution en fonctionnement normal présente un niveau sonore compris entre 40 et 65 décibels (dB(A)) à une distance d'un mètre. Cette plage peut varier considérablement selon le type, la capacité et la conception du transformateur.

Norme / Région	Plage de capacité typique	Niveau sonore admissible (dB(A)) - distance de 1 mètre	Scénario d'application principal
IEC 60076-10	Toutes capacités	Conformément au contrat, la plage courante est de 40 à 65 ans.	Équipement à usage international, d'exportation
IEEE C57.12.90	Transformateurs de distribution	40-55 (immergés dans un liquide)	Amérique du Nord
Commission européenne	Résidence commerciale	Durée de journée ≤ 45 °C, Durée de nuit ≤ 40 °C (exigence environnementale)	conformité environnementale des États membres de l'UE
Chine GB/T 1094.10	500-2500 kVA	50-65 (transformateurs de distribution immergés dans un liquide)	Marché chinois



Comparaison des normes internationales communes en matière de bruit



Remarque : Les valeurs ci-dessus correspondent à des plages de valeurs courantes. Les niveaux de bruit spécifiques à chaque équipement doivent être vérifiés dans la fiche technique du fabricant. Les valeurs en décibels sont des mesures pondérées A (dB(A)), simulant la perception humaine du son.



Valeur du bruit (dB(A))	Son comparable	Perception subjective
30-40	Chambre silencieuse, chuchotements	Très calme
40-55	Conversation normale, réfrigérateur	Audible mais non perturbateur
55-65	Bureau animé, machine à laver	Très visible, peut attirer l'attention
> 65	Conversation bruyante, aspirateur	Bruyant, potentiellement perturbateur sur une période prolongée

Exemples de niveaux sonores (pour une compréhension intuitive)



2.Qu'est-ce qu'un décibel (dB) ? Comment est-il mesuré et calculé ?

Le décibel est une unité logarithmique utilisée pour exprimer l'intensité sonore ou la valeur relative d'un signal électrique. La perception auditive humaine n'étant pas linéaire, une échelle logarithmique représente mieux cette caractéristique.

Caractéristique principale : Une augmentation de 10 dB correspond à une multiplication par dix de l’intensité sonore ; une augmentation de 3 dB la double approximativement. Par exemple, un son de 65 dB est environ trois fois plus fort qu’un son de 55 dB.

La mesure du bruit d'un transformateur nécessite un sonomètre. Les mesures doivent être effectuées en plusieurs points : à 1 mètre de la surface de l'équipement et à 1.5 mètre du sol, dans un environnement sans réflexion. La moyenne des valeurs obtenues doit ensuite être calculée. Les bruits de fond parasites doivent être éliminés pendant la mesure.



2.1Comment déterminer si le bruit d'un transformateur est anormal ?

Un bourdonnement normal doit être uniforme, continu et grave. Un bruit anormal peut se manifester par :

(1)Augmentation soudaine du volume ou variation périodique

Causes possibles : variation soudaine de la charge, desserrage interne, défaillance du système de refroidissement.

Analyse : Des composants internes desserrés (par exemple, les pinces du noyau, les plaques de pression d'enroulement) peuvent subir un déplacement plus important sous l'effet des forces électromagnétiques, augmentant ainsi l'énergie vibratoire et augmentant directement les niveaux de bruit.

(2)Apparition de sons aigus et irréguliers ou de bruits de « cliquetis »

Causes possibles : décharge partielle, défaillance de l’isolation, déplacement des composants.

Analyse : Les décharges partielles créent une expansion instantanée des gaz à haute température et des bruits d'éclatement , les déplacements mécaniques provoquent des bruits d'impact discontinus.

(3)Son de résonance ou de « bourdonnement » amélioré

Causes possibles : Résonance entre la fréquence naturelle du transformateur et une harmonique de la force électromagnétique.

Analyse : La structure du transformateur (y compris ses fondations) présente des fréquences de vibration naturelles. Si celles-ci coïncident avec la force d’excitation électromagnétique de 100/120 Hz (fréquence fondamentale) ou ses multiples entiers, l’amplitude est amplifiée, ce qui augmente considérablement le bruit.



Un bruit anormal est souvent le signe avant-coureur d'un dysfonctionnement interne. Il est recommandé de procéder immédiatement à des inspections professionnelles (analyse vibratoire, contrôle électrique, analyse des gaz dissous, etc.) afin de prévenir tout incident grave.



3.Mesures efficaces pour réduire le bruit des transformateurs

Si le bruit du transformateur dépasse les normes ou cause des nuisances environnementales, les mesures suivantes peuvent être prises :

3.1Optimisation de l'installation et de la conception des fondations

Mesures : Utilisez des coussinets anti-vibrations, des supports de montage élastiques ou ajoutez des blocs de masse pour réduire la résonance.

Principe : Les matériaux d'amortissement (par exemple, les coussinets en caoutchouc) absorbent l'énergie des vibrations à haute fréquence ; les fondations élastiques modifient la fréquence naturelle du système pour éviter toute coïncidence avec les fréquences d'excitation électromagnétique ; la masse ajoutée réduit l'accélération des vibrations.

3.2Installer des écrans antibruit ou des enceintes acoustiques

Mesures : Installer des barrières antibruit ou des capots acoustiques entièrement fermés autour du transformateur.

Principe : Les écrans antibruit bloquent la propagation directe du son grâce à la diffraction et à des matériaux absorbants. Les enceintes acoustiques utilisent des structures composites multicouches (plaque d’acier + couche d’amortissement + couche absorbante) pour réfléchir et absorber l’énergie sonore, réduisant ainsi le bruit transmis.

3.3Technologie de réduction active du bruit

Mesures : Installer des systèmes de contrôle actif du bruit (ANC) qui génèrent des ondes sonores en opposition de phase pour annuler le bruit.

Principe : Des microphones captent le signal de bruit, un processeur génère une onde sonore de phase opposée mais d’amplitude égale, et les ondes se superposent et s’annulent mutuellement. Cette technologie est particulièrement efficace pour les bruits de basse fréquence comme le ronflement d’un transformateur.

3.4. Maintenance régulière et surveillance de l'état

Mesures : Resserrer les composants desserrés, inspecter le système de refroidissement, surveiller les profils de charge.

Principe : La maintenance préventive empêche l'aggravation du jeu mécanique ; les charges équilibrées réduisent l'excitation magnétique excessive ; la surveillance de l'état permet de détecter rapidement les tendances anormales.

Avant de mettre en œuvre toute mesure de réduction du bruit, il est conseillé de procéder à un diagnostic acoustique professionnel afin d'identifier les principales sources de bruit et les voies de transmission, et ainsi de sélectionner la solution la plus rentable.



Conclusion : Surveiller le bruit des transformateurs pour garantir la sécurité et la conformité

Un léger bourdonnement est inévitable lors du fonctionnement normal d'un transformateur, mais son intensité peut être évaluée scientifiquement selon les normes internationales (40-65 dB(A)). Un bruit anormal signale souvent des problèmes mécaniques ou électriques internes nécessitant une investigation rapide. Une surveillance régulière, une évaluation scientifique et des mesures appropriées de réduction du bruit permettent non seulement de prolonger la durée de vie des équipements et de prévenir les pannes, mais aussi d'améliorer le confort environnemental, conformément aux principes du développement durable.

Avertissement : Ce contenu est basé sur les normes internationales et les pratiques d’ingénierie générales. Pour tout équipement spécifique, veuillez consulter la documentation technique du fabricant. Les mesures et les travaux d’ingénierie relatifs au bruit doivent être effectués par des professionnels qualifiés.
