Quelles sont les méthodes de refroidissement des transformateurs de type sec ?

Accueil > QFP

Quelles sont les méthodes de refroidissement des transformateurs de type sec ?

2024.10.09

Quelles sont les méthodes de refroidissement des transformateurs de type sec ?



Les méthodes de refroidissement des transformateurs à sec sont essentielles pour leur performance et leur fiabilité. Des mesures de refroidissement efficaces garantissent que le transformateur maintient une température de fonctionnement appropriée pendant son fonctionnement, prolongeant ainsi sa durée de vie et améliorant l'efficacité globale. Les principales méthodes de refroidissement des transformateurs à sec sont les suivantes :



Contenu

Refroidissement ouvert :

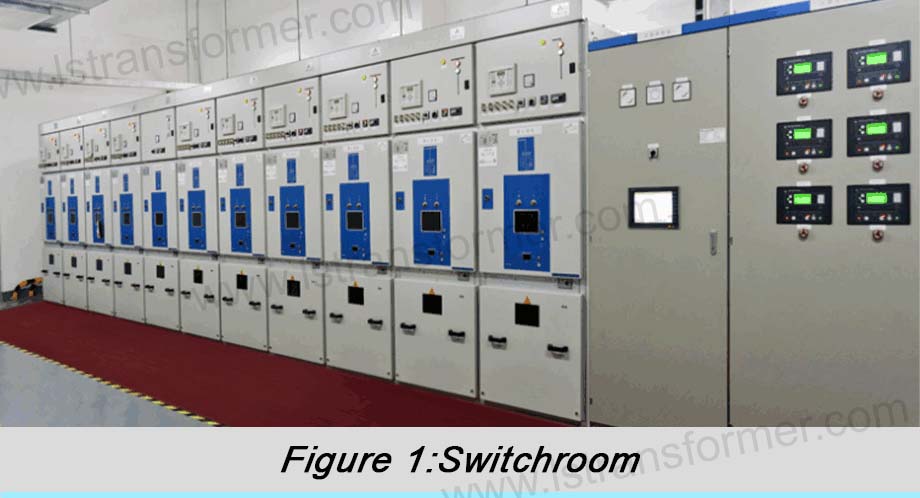

Le refroidissement ouvert est l'une des méthodes de refroidissement les plus courantes. Dans cette méthode, le boîtier du transformateur est directement exposé à l'air, ce qui permet à la convection naturelle de dissiper la chaleur. Cette méthode convient aux installations dansenvironnements secs et bien ventilés tel quesalles de contrôleorsalles de distributionPour assurer une dissipation efficace de la chaleur, la température ambiante doit être contrôlée àenviron 20 ° C, et l'humidité de l'air ne doit pas dépasser85%. Dans une conception ouverte, les transformateurs de type sec sont généralement équipés de dispositifs de protection contre la surchauffe du gaz pour surveiller et prévenir les défauts potentiels causés par des températures anormales. De plus, les méthodes de refroidissement par air sont souvent combinées au refroidissement ouvert en utilisant des ventilateurs pour augmenter le flux d'air, améliorant ainsi encore l'efficacité de la dissipation thermique.



7 ·


Refroidissement fermé :

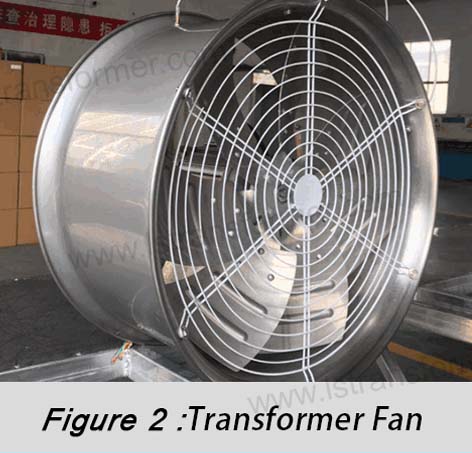

Le refroidissement fermé consiste à placer le transformateur dans une enceinte étanche, principalement utilisée dans des environnements spéciaux qui nécessitent une protection contre les explosions, tels que les mines ou autres zones dangereuses. Dans une conception fermée, le transformateur n'entre pas en contact direct avec l'air extérieur. En raison de l'étanchéité de l'enceinte et des conditions de dissipation thermique limitées, les systèmes de refroidissement fermés doiventdisposer de dispositifs de refroidissement à circulation interne efficacesPour remédier à la dissipation de chaleur dans de tels environnements, les transformateurs fermés doivent généralement être équipés de systèmes de refroidissement spéciaux, tels que ventilateurs intégrés ou systèmes de refroidissement à circulation forcée, pour garantir que la température interne reste dans une plage de sécurité.



8 ·

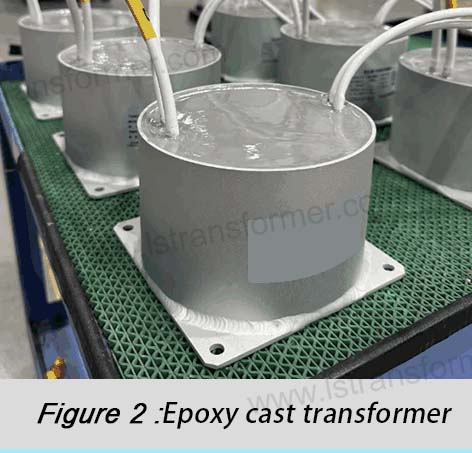

Refroidissement par résine coulée :

La méthode de refroidissement par résine coulée impliqueen utilisant de la résine époxy ou d'autres matériaux isolants pour mouler le transformateur, formant la couche isolante principale. Cette structure fournit non seulement une excellente isolation électrique, mais possède également des capacités de dissipation de chaleur. En raison dela conductivité thermique élevée En résine époxy, il peut transférer efficacement la chaleur générée au boîtier du transformateur, améliorant ainsi l'efficacité de la dissipation thermique. Les transformateurs en résine coulée ont une structure simple et une taille compacte, ce qui les rend adaptés àapplications à faible capacité ou à espace restreintLeur avantage réside dans la réduction de l’impact de la poussière et de l’humidité de l’air sur le transformateur, améliorant ainsi la durabilité et la stabilité de l’équipement.



9 ·


En résumé

Chaque méthode de refroidissement a ses applications spécifiques et ses avantages et inconvénients. Le choix de la solution de refroidissement appropriée nécessite une prise en compte complète de facteurs tels que l'environnement de fonctionnement du transformateur, les conditions de charge et l'espace d'installation. Des mesures de refroidissement efficaces garantissent non seulement le fonctionnement normal du transformateur, mais améliorent également les performances globales et la fiabilité de l'équipement.
