Pourquoi les réacteurs surchauffent-ils et grillent-ils ?

 -Principales causes et solutions efficaces

Face à l'augmentation de la demande énergétique mondiale et à la complexification des systèmes électriques, les réacteurs (dispositifs essentiels à la compensation de la puissance réactive et à la suppression des harmoniques) jouent un rôle essentiel dans la stabilité du réseau. Cependant, les pannes fréquentes des réacteurs, notamment les surchauffes, représentent un défi coûteux. Selon l'Agence internationale de l'énergie (AIE), 22 % des pannes de courant industrielles mondiales sont dues à l'épuisement des réacteurs, dont 75 % à l'emballement thermique. Cela entraîne des pertes annuelles de plus de 10 milliards de dollars. Cet article explore les causes profondes de la surchauffe des réacteurs et propose des solutions éprouvées pour réduire les coûts de maintenance de 30 à 50 % par an, conformément aux normes CEI 60076-27 et IEEE C57.21.

1. Trois causes principales de surchauffe du réacteur

● Conception de refroidissement médiocre : le tueur silencieux

Des systèmes de refroidissement inefficaces, tels que des conduits d'aération obstrués ou des radiateurs encrassés par la poussière, entraînent une accumulation de chaleur. Par exemple, une aciérie américaine a connu une panne de réacteur lorsque l'accumulation de poussière (300 g/m²) a réduit l'efficacité du refroidissement de 40 %, faisant grimper la température des enroulements de 85 °C à 135 °C et réduisant la durée de vie de l'isolation de 10 à 1.5 an, entraînant des pertes de 2 millions de dollars.

● Pertes induites par les harmoniques

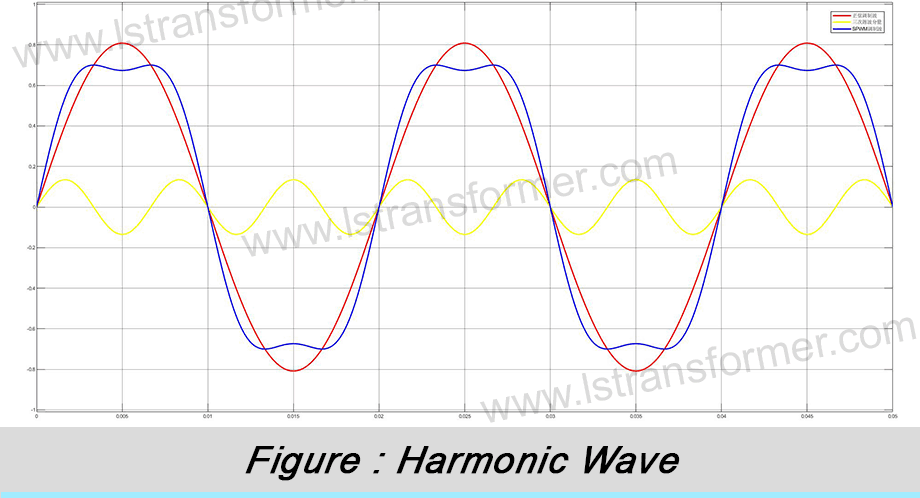

Les charges non linéaires (par exemple, les variateurs de fréquence, les fours à arc) génèrent des harmoniques de 5e et 7e rangs, augmentant les pertes de cuivre de 25 à 40 %. Les harmoniques provoquent également une hystérésis magnétique, aggravant ainsi l'échauffement du cœur.

•Étude de cas : Une usine automobile allemande a constaté une distorsion harmonique (THD) atteignant 35 %, augmentant la température du réacteur de 12 °C et provoquant des courts-circuits entre spires. Les réparations annuelles ont augmenté de 500,000 XNUMX €.

●Dégradation des matériaux et stress environnemental

Les environnements difficiles (par exemple, niveaux de poussière > 200 mg/m³) créent des couches de poussière de 3 à 5 mm sur les radiateurs, réduisant l'efficacité du refroidissement de 40 %.

L'isolation vieillissante (conductivité thermique passant de 0.2 W/(m·K) à 0.12 W/(m·K)) emprisonne la chaleur. Les fissures ou les lacunes dans l'isolation peuvent augmenter l'activité de décharge partielle de 300 % à 110 °C, accélérant ainsi la défaillance.

2. Solutions : de l'optimisation du refroidissement à l'innovation des matériaux

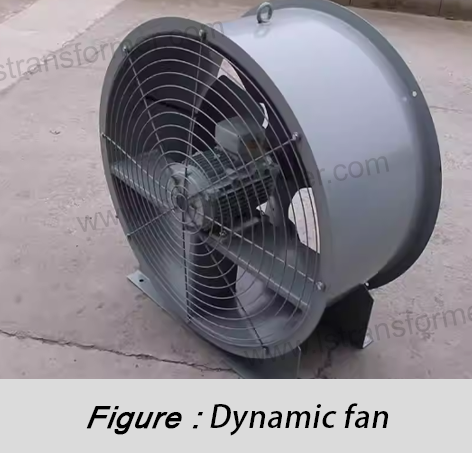

●Systèmes de refroidissement intelligents pour le contrôle thermique

• Flux d'air optimisé CFD :Les simulations de dynamique des fluides numérique (CFD) repensent la disposition des radiateurs pour maximiser la dissipation de la chaleur.

•Refroidissement liquide : Le refroidissement par immersion fluoré (jusqu'à 3000 W/m² de dissipation thermique) remplace les ventilateurs bruyants, augmentant l'efficacité et réduisant le bruit.

•Radiateurs autonettoyants : Les systèmes anti-poussière dotés de la technologie de purge automatique IP65 réduisent l'accumulation de poussière de 80 %, prolongeant les cycles de maintenance de 3 mois à 2 ans.

    ●Atténuation des harmoniques et matériaux avancés

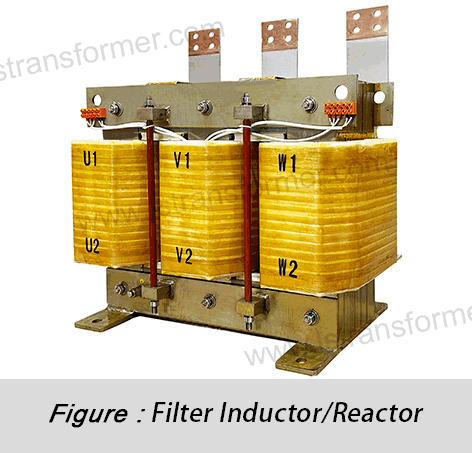

•Réacteurs filtrants : Neutralisez les harmoniques 2 à 50, comme on le voit dans une usine de semi-conducteurs américaine où le THD est passé de 28 % à 4 %, réduisant les pertes de 35 %.

•Optimisation de la charge : Les systèmes SCADA maintiennent des taux de charge de 40 à 60 %, réduisant les pertes de cuivre de 9.3 % et stabilisant les fluctuations de température.

• Noyaux en alliage amorphe : Ces matériaux à faible perte (par exemple dans une usine automobile allemande) ont permis de réduire les coûts de réparation de 500,000 1.5 € par an avec un retour sur investissement de XNUMX an.

3. Études de cas mondiales et retour sur investissement

En résumé

Les pannes de réacteurs résultent de l'accumulation de chaleur, des pertes harmoniques et de la dégradation des matériaux. En adoptant un refroidissement intelligent, des filtres harmoniques et des cœurs en alliage amorphe, les entreprises peuvent prolonger la durée de vie de leurs équipements de plus de 50 % et réduire leurs coûts de maintenance de 30 à 50 %. Conformes aux normes CEI/IEEE, ces stratégies garantissent la fiabilité du réseau électrique tout en contribuant aux objectifs mondiaux de neutralité carbone.
