Pourquoi les transformateurs utilisés dans l'industrie chimique nécessitent-ils des indices de protection (IP) élevés ?

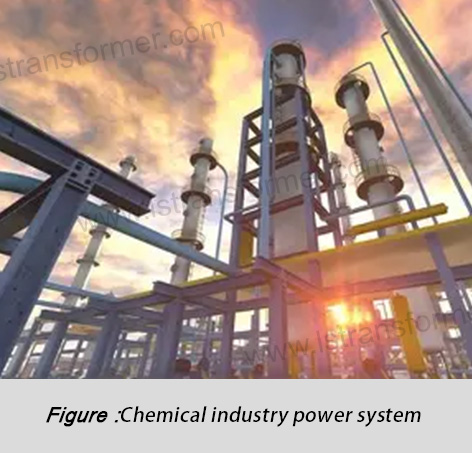

Dans les réseaux électriques de l'industrie chimique, le choix du niveau de protection des transformateurs influe directement sur la sécurité, la fiabilité et la durée de vie des équipements. Les environnements chimiques présentent souvent des facteurs agressifs tels que des gaz corrosifs, de la poussière et de l'humidité, ce qui impose des exigences accrues en matière de protection des enveloppes de transformateurs. La norme d'indice de protection (IP) établie par la Commission électrotechnique internationale (CEI) fournit une base scientifique pour le choix des enveloppes de transformateurs.

Cet article analysera les critères de sélection des niveaux de protection des enveloppes de transformateurs dans l'industrie chimique, explorera les caractéristiques et les scénarios d'application des différents indices de protection IP, et présentera les normes internationales et les méthodes d'essai pertinentes pour aider les entreprises chimiques à prendre des décisions d'achat éclairées.

 https://www.lstransformer.com/Transformers

Contenu

1. Exigences particulières relatives aux enveloppes de transformateurs en milieu chimique

Les environnements de production chimique contiennent souvent divers milieux corrosifs, notamment des gaz acides, des poussières alcalines et des vapeurs de solvants organiques. Ces substances peuvent accélérer la corrosion des enveloppes métalliques, réduisant ainsi leur efficacité de protection. De plus, de nombreuses usines chimiques sont classées zones dangereuses en raison des risques d'explosion ( conformément à la norme CEI 60079) , ce qui impose des exigences spécifiques en matière de transformateurs antidéflagrants.

● Gaz corrosifs :

L’impact des environnements corrosifs se manifeste principalement sous trois aspects :

• Premièrement, la corrosion du matériau du boîtier peut compromettre l'intégrité structurelle, rendant ainsi l'indice IP inefficace.

• Deuxièmement, des produits de corrosion peuvent s'accumuler sur les surfaces de refroidissement, affectant ainsi l'efficacité de dissipation thermique du transformateur.

• Troisièmement, une corrosion sévère réduit la résistance mécanique, ce qui pose des risques pour la sécurité.

Selon une étude de NACE International (National Association of Corrosion Engineers), dans des environnements chimiques typiques, les boîtiers en acier au carbone sans protection adéquate peuvent avoir une durée de vie inférieure à 5 ans.

● Risques d'explosion :

Le risque d'explosion constitue un autre défi majeur pour l'industrie chimique. Les arcs électriques internes ou la surchauffe des transformateurs peuvent être à l'origine d'inflammations. Par conséquent, en zones dangereuses, il est essentiel d'utiliser des enceintes antidéflagrantes certifiées ATEX ou IECEx. Ces enceintes empêchent non seulement la propagation des explosions internes, mais bloquent également la pénétration des gaz explosifs externes dans l'équipement.

Il convient également de tenir compte des fluctuations de température. Les procédés chimiques impliquent souvent d'importantes variations de température ; les matériaux de boîtier doivent donc présenter une stabilité thermique suffisante et de faibles coefficients de dilatation thermique afin d'éviter toute défaillance d'étanchéité due aux contraintes thermiques.



2. Explication détaillée de la norme de classement IP

L’ indice de protection IP (Indice de Protection) , défini par la norme CEI 60529, est un système internationalement reconnu d’évaluation de la capacité des enveloppes d’équipements électriques à résister à la pénétration de poussière et d’eau. Le code IP se compose de deux chiffres : le premier indique la protection contre les corps solides (0 à 6) et le second, la protection contre les liquides (0 à 9). Plus le chiffre est élevé, plus le niveau de protection est important.

● Protection contre la poussière (premier chiffre) :

Niveau	Niveau de protection	Applications typiques
IP5X	Protection contre la poussière (une pénétration limitée est autorisée, mais n'interfère pas avec le fonctionnement)	zones industrielles générales
IP6X	Totalement étanche à la poussière (aucune entrée de poussière)	Zones chimiques riches en poussière

● Protection contre l'eau (deuxième chiffre) :

Niveau	Niveau de protection	Applications typiques
IPX4	Protégé contre les éclaboussures d'eau	Zones intérieures présentant un risque d'éclaboussures de liquide
IPX5	Protégé contre les jets d'eau	Zones proches des zones de nettoyage
IPX7	Protégé contre l'immersion temporaire	Zones sujettes aux inondations de courte durée
IPX8	Protégé contre l'immersion continue	installations souterraines ou zones inondées de façon permanente

Pour les applications dans l'industrie chimique, un transformateur avec un indice de protection IP55 ou supérieur est généralement recommandé. Ce niveau empêche efficacement l'accumulation de poussière et résiste aux jets d'eau à basse pression, répondant ainsi aux exigences de la plupart des environnements chimiques. Pour les zones spécifiques exposées à des liquides corrosifs ou à un lavage à haute pression, il convient d'opter pour un indice de protection IP65 ou IP66.



3. Sélection des matériaux pour les enveloppes de transformateurs dans l'industrie chimique

Le matériau du boîtier influe directement sur ses performances de protection et sa durée de vie. Les matériaux couramment utilisés comprennent :

● Acier inoxydable (304 ou 316L) :
L'acier inoxydable 316L contient du molybdène, ce qui lui confère une excellente résistance aux chlorures et à l'acide sulfurique ; il est donc idéal pour les environnements chimiques côtiers ou riches en chlore. Sa résistance à la corrosion provient d'un film passif dense d'oxyde de chrome en surface. Selon la norme ASTM A240, l'acier inoxydable 316L ne présente aucune trace de rouille rouge après 480 heures d'exposition à un brouillard salin à 5 %.

● Polyester renforcé de fibres de verre (PRFV) :
Ce matériau composite offre une résistance exceptionnelle à la corrosion chimique, est léger et inoxydable. Ses propriétés protectrices proviennent de la matrice de résine qui empêche la pénétration des produits chimiques. Remarque : le PRV présente une conductivité thermique inférieure (0.3–0.4 W/(m·K)) à celle des métaux, ce qui nécessite des ajustements de conception pour la dissipation de la chaleur.

● Acier au carbone à revêtement spécial :
Ce système de revêtement anticorrosion multicouche comprend : une couche de zinc (protection cathodique), un primaire époxy (protection barrière) et une couche de finition en polyuréthane (résistance aux intempéries). Conformément à la norme ISO 12944, un acier au carbone correctement revêtu peut avoir une durée de vie supérieure à 15 ans dans des environnements corrosifs de niveau C5-M.

Le choix des matériaux doit tenir compte du coût total du cycle de vie (CCV) en utilisant la formule ci-dessous :

Coût du cycle de vie (CCV) = Coût initial + ∑ (Coût de maintenance)/(1+r)^n + Coût de remplacement/(1+r)^N

Où? :

• LCC = Coût total du cycle de vie

• r = Taux d'actualisation

• n = Année de maintenance

• N = Année de remplacement



Bien que l'acier inoxydable ait un coût initial élevé, son coût global de possession (LCC) est souvent le plus bas dans les environnements hautement corrosifs.



4. Besoins et solutions de protection spécifiques

● Exigences en matière de protection contre les explosions :

Dans les zones à risque d'explosion, les enveloppes des transformateurs doivent être conformes aux normes ATEX 2014/34/UE ou IECEx. Parmi les types antidéflagrants courants, on peut citer :

•Boîtier antidéflagrant (Ex d) :

 Résiste à la pression d'explosion interne et empêche la propagation des flammes.

•Sécurité accrue (Ex e) :

Prévient les étincelles et la surchauffe grâce à des mesures de sécurité supplémentaires.

● Mesures renforcées de protection contre la corrosion :

Au-delà du choix matériel, considérez les stratégies suivantes :

•La protection cathodique:

 Applique un courant de protection aux boîtiers en acier afin de contrer le risque de corrosion. Convient aux installations souterraines ou immergées.

•Conception de la ventilation:

Maintient une légère surpression à l'intérieur de l'enceinte (~50 Pa) afin d'empêcher l'infiltration de gaz corrosifs. Nécessite des unités de filtration de gaz.

•Systèmes d'étanchéité :

 Utiliser des joints en fluoroélastomère ou en caoutchouc silicone résistants aux agressions chimiques. Leurs performances peuvent être évaluées selon la norme ASTM D2000.



5.Directives d'installation et d'entretien

Une installation et un entretien corrects sont essentiels pour préserver les performances de protection :

● Conseils d'installation :

• Surélevez la base d'au moins 150 mm au-dessus du sol pour éviter la stagnation de l'eau.

• Utilisez des presse-étoupes adaptés à l'indice de protection IP.

• Maintenez une distance de sécurité (recommandée ≥ 3 m) par rapport aux sources de corrosion comme les réservoirs d’acide.

● Programme de maintenance :

• Inspection trimestrielle de l'élasticité du joint.

• Mesure annuelle de la résistance de mise à la terre.

• Évaluation biennale de l’état du revêtement selon la norme ISO 4628.

● Méthodes de nettoyage :

• Utilisez des nettoyants à pH neutre pour éviter d'endommager les traitements de surface.

• Maintenez la pression de l'eau dans les limites spécifiées par l'indice de protection IP.

• Évitez les brosses métalliques ou les abrasifs qui pourraient endommager les couches protectrices.

Conclusion et recommandations

Le choix du niveau de protection IP approprié pour les transformateurs de l'industrie chimique implique de trouver un équilibre entre sécurité, fiabilité et coût. D'après notre analyse, nous recommandons :

1. Niveau de protection de base : Choisissez IP55 ou supérieur pour la plupart des zones chimiques ; envisagez IP65/IP66 pour les conditions plus difficiles.

2. Choix des matériaux : Utiliser l'acier inoxydable 316L pour une corrosion modérée et le PRV ou des revêtements spécialisés pour les environnements sévères.

3. Protection contre les explosions : Dans les zones dangereuses, sélectionnez toujours des produits certifiés ATEX/IECEx et choisissez le type approprié en fonction de la classification du gaz.

4. Analyse du coût du cycle de vie : Effectuez une analyse du coût du cycle de vie sur 15 ans afin d'éviter des coûts futurs élevés liés aux économies initiales.

5. Sélection des fournisseurs : Privilégiez les fournisseurs possédant des certifications internationales telles que IEC 60076 et IEEE C57.12, et demandez des rapports de test tiers.

L'évolution des procédés chimiques peut accentuer les défis environnementaux. Nous recommandons une marge de protection de 20 % lors de la conception et la prise en compte des éventuelles modifications de procédés. Grâce à une sélection rigoureuse et à un entretien attentif, les enveloppes de transformateurs peuvent pleinement remplir leur rôle protecteur, garantissant ainsi la sécurité et la stabilité des opérations de production chimique.
