Pourquoi les transformateurs utilisés dans l'industrie minière nécessitent-ils une conception à la fois antidéflagrante et résistante à l'humidité ?

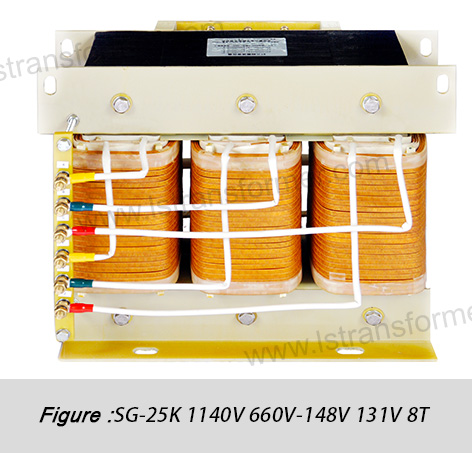

Sur le marché mondial des équipements miniers, les transformateurs miniers sont des dispositifs électriques essentiels dont la sécurité et la fiabilité ont un impact direct sur la continuité des opérations minières et la sécurité du personnel. Avec des normes internationales de sécurité minière de plus en plus strictes, telles queIEC 60079et le et leDirective ATEXeLes transformateurs utilisés dans les mines doivent désormais être conçus pour résister aux explosions et à l'humidité. Cet article explique pourquoi une double protection est essentielle, met en lumière les défis spécifiques auxquels sont confrontés les équipements électriques en environnements difficiles et explore des solutions techniques conformes aux normes internationales. En s'appuyant sur les principes de la thermodynamique, de la science des matériaux et du génie électrique, nous souhaitons aider les professionnels du secteur à comprendre que cette double protection est indispensable à la sécurité d'exploitation.

Menu

1. Défis extrêmes rencontrés en milieu minier avec les équipements électriques

La Commission électrotechnique internationale qualifie les conditions d'exploitation minière d'« extrêmement sévères ». Cette spécificité exige que les transformateurs miniers surpassent les normes de conception conventionnelles. Selon des classifications comme ISO 20653,Les environnements souterrains typiques nécessitent à la fois une protection IP68 contre la poussière et l'eau ainsi qu'une conformité antidéflagrante Ex d — une combinaison rare dans les applications industrielles.

● Mécanisme de formation des environnements gazeux explosifs

Dans les mines souterraines comme les mines de charbon, le méthane se mélange à l'air pour former un gaz explosif par une réaction en chaîne :

CH₄+ 2(O₂+ 3.76N₂)→CO₂+ 2H₂O + 7.52N₂

Lorsque la concentration de méthane atteint les limites explosives(LEL 5%)-UEL 15%), les arcs électriques à l'intérieur des transformateurs peuvent atteindre des températuresjusqu'à XNUMX fois4000 à 6000 °C, dépassant largement la température d'auto-inflammation du méthane de 537 °C. Les statistiques de l'Administration américaine de la sécurité et de la santé dans les mines montrent que 23 % des accidents miniers mondiaux en 2022 ont été causés par des explosions déclenchées par des équipements électriques.

Tableau 1 : Comparaison des paramètres d'explosion des gaz miniers courants

● Effets de la corrosion électrochimique en milieu humide

L'humidité relative dans les mines varie généralement de85% à 100%L’infiltration d’humidité provoque trois principaux types de dommages :

•Dégradation de l'isolation: Pour chaque augmentation de 10 % de l’humidité, la rigidité diélectrique de l’isolation en papier diminue de 15 à 20 %, selon la norme IEC 60814.

•Corrosion électrochimique : Réaction

Fe+2H2O→Fe(OH)2+H2↑ conduit à la perforation du tubage.

•Court-circuit par condensation : Les fluctuations de température de ±5 °C provoquent des effets de point de rosée, créant des films d'eau conducteurs à l'intérieur.

Des études menées par l'Association minière australienne indiquent que, sans protection contre l'humidité, la durée de vie des transformateurs dans les mines tropicales humides n'atteint en moyenne que 35 % de sa valeur nominale.

2. Approches techniques de la conception antidéflagrante

La conception antidéflagrante des transformateurs miniers modernes a évolué vers un système de sécurité multicouche basé sur le « principe de triple protection » : prévention, contrôle et isolation.

● Conception de circuits intrinsèquement sûrs

En limitant l'apport d'énergie, la sécurité intrinsèque (Ex i) est obtenue grâce à des calculs clés :

Courant maximal admissible

Imax=(Emin/Rtotal)0.5

OùEminest l'énergie d'allumage minimale etRtotalest l'impédance totale de la boucle.

Par exemple, dans les atmosphères de méthane :

Imax≤(0.28mJ/1Ω)0.5≈23mA.

Cela garantit que, même en cas de court-circuit, l'énergie libérée reste inférieure au seuil d'inflammation. La série KBSG de Siemens utilise des noyaux nanocristallins pour maintenir le courant à vide sous les 15 mA, largement en deçà des limites de sécurité.

● Contrôle de la pression et du chemin de flamme

Les enceintes antidéflagrantes sont conformes aux normes ATEX qui exigent des longueurs de trajet de flamme ≥ 25 mm avec des jeux ≤ 0.2 mm. Les principes sont les suivants :

•L'allongement du trajet de propagation de la flamme dissipe l'énergie par effet d'extinction.

•Des espaces étroits réduisent la température du front d'onde de combustion.

Des tests montrent que les enceintes conformes à la norme EN 13463-3 réduisent la pression d'explosion de 8 bars à moins de 0.3 bar. La série PTL du Canada utilise des structures en acier ondulé multicouches qui étendent le trajet de la flamme jusqu'à 40 mm, augmentant ainsi les marges de sécurité de 60 %.

3. Système de protection multiniveau contre l'humidité

La protection contre l'humidité, conformément à la norme IEC 60529, exige des défenses à la fois dynamiques et statiques. Les systèmes modernes adoptent un système de protection multicouche.

● Technologie de scellement au niveau moléculaire

L'utilisation de joints en fluoroélastomère associés à des polymères modifiés au silane permet d'atteindre des taux de transmission de vapeur d'eau extrêmement faibles, jusqu'à 0.05 g/m²/jour selon la norme ASTM E96. La technologie d'étanchéité hybride de Toshiba intègre des structures composites métal-caoutchouc qui conservent un indice de protection IP68 après 1 000 cycles thermiques.

● Systèmes de gestion active de l'humidité

Les modules de déshumidification Peltier intégrés captent le condensat grâce à des effets thermoélectriques :

Qcool=αITc-0.5I2R-KΔT

Oùαest le coefficient Seebeck, I est le courant, Tc est la température du côté froid et K est la conductivité thermique.

Ces systèmesmaintenir les points de rosée internesconstamment au moins 5 °C en dessous de la température ambiante.

Tableau 2 : Comparaison des technologies de résistance à l'humidité

4. Exigences de conformité aux normes internationales

Les principaux systèmes de certification internationaux imposent des exigences strictes aux transformateurs miniers :

•Schéma IECEx : Conformité obligatoire à la norme IEC 60079-0/-1, notamment :

-résistance aux chocs de l'enceinte≥7 J

-La resistance d'isolement≥100 MΩ(testé à 500 V CC)

•Directive ATEX : Exige la conformité à la classification des équipements 94/9/CE, en particulier en ce qui concerne :

-Restrictions de classe de température (T1)-T6)

-Niveaux de protection des équipements (EPL Ma/Mb)

•Certification MSHA : Les normes américaines imposent des tests d'explosion continus supplémentaires sur 30 jours, simulant les scénarios les plus défavorables.

5. Valeur commerciale de la conception à double protection

Bien que les coûts initiaux augmentent de 20 à 30 %, les coûts du cycle de vie sont considérablement réduits :

•Taux d'échec réduit : Anglo American Group a signalé une réduction de 78 % des temps d'arrêt non planifiés grâce à l'utilisation de transformateurs à double protection.

•Durée de vie prolongée : Les données provenant des mines de cuivre chiliennes montrent que la durée de vie moyenne est passée de 7 ans à 15 ans.

•Prestations d'assurance : Les données de Lloyd's of London indiquent des réductions de primes de 40 à 45 % pour les équipements conformes.

Conclusion

La conception à double protection antidéflagrante et résistante à l'humidité des transformateurs miniers résulte à la fois d'une nécessité technique et de l'évolution technologique. Ces conceptions intègrent la suppression thermodynamique des réactions explosives et des barrières moléculaires contre l'humidité, basées sur les sciences des matériaux, répondant ainsi aux normes internationales telles que AS/NZS 3800 et GB 3836, tout en définissant les orientations futures des équipements électriques miniers. Grâce aux progrès de l'Internet des objets (IoT), les nouveaux transformateurs intelligents intègrent désormais une surveillance en temps réel de l'humidité et des gaz, renforçant ainsi les normes de sécurité minière.

Lors de l'approvisionnement, privilégiez les produits certifiés selon les normes IECEx et ATEX, et effectuez des tests préventifs réguliers conformément à la norme DL/T 596-2021 pour garantir l'efficacité continue des dispositifs de protection.
