Reicht der Platz für Transformator Installation?
—Umfassende Analyse der Kompakt-Netzteil-Trafo-Lösungen
Inmitten der weltweiten Urbanisierung und der integration erneuerbarer Energien, “Unzureichende Transformator installation space” hat sich zu einer wichtigen Herausforderung für die kommerzielle komplexe, unterirdische Umspannwerke und offshore-wind-Projekte. Traditionelle Verteilung Transformatoren, eingeschränkt durch materielle Einschränkungen und strukturelle Redundanz, leiden Häufig unter übergroßen Dimensionen (z.B., 2500kVA Einheiten überschreiten, 3m Höhe). Dieser Artikel systematisch analysiert vier technische Wege für kompakte Lösungen auf Basis von IEC 60076 und IEEE C57.12-standards, unterstützt durch die Globale Fallstudien.
Inhalt
1. Ursachen der Überdimensionierung & Breakthroughs in Materials Science
1.1 Kern-Material-Evolution: Aus Silizium Stahl zu Amorphen Legierungen
1.1.1 Aktuelle Herausforderungen:
Konventionelle Silizium-Stahl geordnete Kristallstruktur führt zu einer signifikanten Hysterese-Verluste (>60% keine-Last Verlust). Verwalten Temperaturanstieg, Herstellern oft zu erhöhen, core cross-profile, was zu einer 25%-40% Volumen Erweiterung.
1.1.2 Innovative Lösungen:

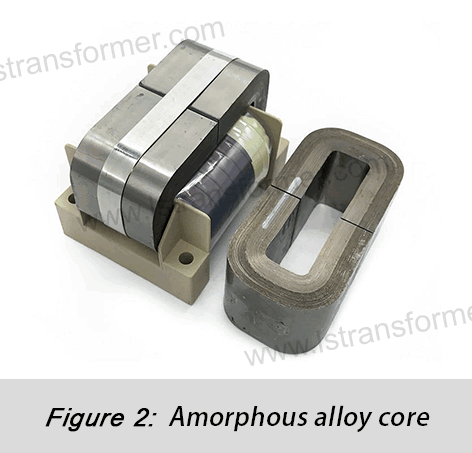

(1) Amorphe Metall Kerne:
Ultra-schnelle Kühlung Technologie schafft disordered atomic arrangements, Verringerung der magnetische Widerstand von 70% (gemäß IEC 60404-8-4). Für eine 2500kVA Transformator, amorphe Kerne reduziert Querschnittsfläche von 35%, die Senkung der Allgemeinen Höhe 2.1 m.
(2) High-Permeabilität Silikon-Stahl (HIB Stahl):
Laser Gravur magnetischen Domänen boost Flussdichte auf 1,92 T (vs. 1.45 T-standard). Core Dicke verringert durch 20%, Verringerung der Gewicht von 1,2 Tonnen.
1.1.3 Case Study:
Tokyo Marunouchi Financial Center gespeichert $3,8 Millionen durch die Reduzierung Umspannwerk Deckenhöhe von 4,5 m bis 3,2 m mit amorphem Kern-Transformatoren.
1.2 Wicklung Struktur-Optimierung: Plan zur 3D-Integration
1.2.1 Körperliche Einschränkungen:
Traditionelle konzentrischen Wicklungen benötigen 15-20mm Isolierung Lücken zwischen den Schichten, Erhöhung der lateralen Abmessungen.
1.2.2 3D Integration Technologies:
(1) Folien-Wicklungen:
Ersetzen Runden Drähten mit epoxy-bonded copper foil, komprimieren Zwischenschicht Lücken, 5mm (IEC 60076-7-zertifiziert). Reduziert die laterale Größe von 30% und das Volumen von 18-22%.
(2) Gestaffelt Kühlung Design:
Embedded öl Kanäle innerhalb der Wicklungen (Patent US2021175321A1) Steigerung der Wärmeableitung von 30%, sodass die 22% dichter layouts. Insgesamt reduzierten Höhe von 0,5 m.
1.2.3 Fall Studie:
Dubai Al Quoz Industrial Zone reduziert Transformator Grundfläche von 6,8㎡4.2㎡mit Folie Wicklungen, ideal für räumlich begrenzte Anlagen.
2.Synergien Zwischen den Internationalen Effizienz-Standards und Kompaktes Design
2.1 Cooling System Upgrades: Dynamic Thermal Control & Liquid Cooling
2.1.1 Schlüssel Konflikt:
EU IE4 Effizienz-standards (IEC 60076-20) erfordern ≤1,5 kW Leerlaufverluste, während Nordamerika DOE 2016 Mandate 10% geringere Leerlaufverluste. Traditionelle designs oft vergrößern Gehäuse zu erfüllen Kühlung Anforderungen.
2.1.2 Kompakte Lösungen:
(1) Dynamischen Steuerung Der Lüftergeschwindigkeit:
Integrierter Temperatur-sensoren und PID-regler (z.B., Schneider T300) einstellen der Lüfter Geschwindigkeit basierend auf Last, schneiden power Verbrauch durch 40% und die Verringerung der top-clearance von 0,8 m bis 0,5 m).
(2) Synthetische Ester-Öl-Kühlung:
MIDEL 7131 ester-öl verbessert die Wärmeübertragung von 18% (ASTM D2300), aktivieren Seite-montiert Heizkörper und die Beseitigung der externen Rohrleitungen.
2.2 Feuerfeste & Seismic Kompaktes Design
2.2.1 Sicherheit-Redundanz-Probleme:
Traditionelles Gehäuse reserve 150mm arc-Schutz-Zonen (gemäß IEC 61439-1), erhöhen der Lautstärke von 25%.
2.2.2 Raum-Sparende Innovationen:
(1) Vakuum-Druck-Imprägnierung(VPI):
Epoxy-gekapselten Wicklungen widerstehen 175kV Bögen (IEC 60243-1), die Beseitigung Physischer Barrieren.
(2) Der Gedämpften Gehäuse-Rahmen:
Stahl-Silizium-Komposit-Schichten (z.B., 3M ISD112) Verringerung der seismischen Verschiebung, die von 60% (IEEE 693 Klasse B), Vermeidung verstärkte Stiftungen.
3. Integrierte Website-Design: Von Verteilten Layouts der High-Density-Module
3.1 Modulare Layout Design
3.1.1 Technische Prinzip:
Split Transformatoren, Schaltanlagen und Kühlung in plug-and-play-Einheiten (IEC 61850-3-kompatibel), Anschluss über Stromschienen.
3.1.2 Raum-Optimierung:
(1) Horizontale Kompression: Beseitigen isolation Korridore, schneiden-Fußabdruck um 40%.
(2) Stapeln in der Vertikalen:-Double-layer-frameworks (z.B., ABB UniGear ZS1) erreichen 85% Höhe der Auslastung.
3.1.3 Fallbeispiel:
Singapur, Jurong Island, Petrochemie-Basis reduziert Umspannwerk Bereich von 500㎡320㎡mit modularem Aufbau.
3.2 Compact-Upgrades für Container-Trafostationen
3.2.1 Innovationen:
(1) Trafo-Wechselrichter Integration:Gemeinsame Kühlkanäle and control systems (Patent EP4120210A1) minimieren die externe Verdrahtung.
(2), Erweiterbar Seitenteile: Pre-installiert Schlitze ermöglichen die Kapazität upgrades ohne Austausch Gehäuse.
3.2.2 Fallbeispiel:
Barcelona Hafen die Container-Trafostationen reduzierter Platzbedarf von 8㎡5㎡ erreichen 9kVA/㎡power Dichte.
(2)工学的な範囲:(0.3~0.5)X_L@fᵣ
Kompakte Transformatoren, nutzt Fortschritte in Materialien, thermal dynamics, und die modulare design, die bereitgestellt wurden über 47 Ländern in rail transit, Daten Zentren, und mehr (ABB 2023 Bericht). Für ANSI/IEC/GOST-konforme Lösungen, Kontaktieren Sie unser globales engineering-team für end-to-end-Unterstützung von der Planung bis zur Montage.
