Requisitos especiales de diseño para transformadores utilizados en regiones de gran altitud

Los equipos eléctricos deben adaptarse a las complejas condiciones ambientales de todo el mundo, y las zonas de gran altitud presentan desafíos únicos para los transformadores. Este artículo analiza los ajustes de diseño clave necesarios para los transformadores que operan en entornos de gran altitud y explica por qué estas mejoras son esenciales para garantizar un rendimiento fiable en condiciones extremas.

Contenido

1. Desafíos especiales de los entornos de gran altitud para los transformadores

Regiones de gran altitud(normalmente zonas situadas a más de 1,000 metros sobre el nivel del mar) Las condiciones ambientales son significativamente diferentes a las de las regiones de baja altitud. A medida que aumenta la altitud, la densidad del aire, la presión atmosférica, la temperatura y la humedad experimentan cambios notables que afectan directamente la eficiencia de refrigeración, la resistencia del aislamiento y la estabilidad mecánica de un transformador.

Desde una perspectiva física, por cada aumento de 1,000 metros en la altitud, la presión atmosférica disminuye aproximadamente un 10%, lo que conlleva una menor densidad del aire. Este cambio da lugar a dos problemas principales:
En primer lugar, el rendimiento aislante del aire se deteriora, lo que aumenta el riesgo de descarga corona y de descarga disruptiva.

En segundo lugar, la capacidad de disipación de calor por convección se reduce, lo que afecta negativamente la eficiencia de enfriamiento del transformador. SegúnNormas IEC 60076Los diseños de transformadores deben tener en cuenta estos factores cuando se prevé su uso a altitudes superiores a los 1,000 metros.

Aproximadamente el 25% de la superficie terrestre mundial se encuentra por encima de los 1,000 metros, incluyendo regiones como los Andes, el Himalaya, las tierras altas de Etiopía y las Montañas Rocosas. La demanda de infraestructura energética en estas áreas está creciendo rápidamente. SegúnMercado de la investigación futuraSe prevé que la tasa de crecimiento anual compuesta (TCAC) del mercado de transformadores de gran altitud entre 2023 y 2030 alcance el 6.8%, superando el crecimiento del mercado de transformadores estándar.

2. Consideraciones especiales clave de diseño para transformadores de gran altitud

● Diseño de sistema de aislamiento mejorado

La presión atmosférica reducida a gran altitud afecta directamente la rigidez dieléctrica del aire. Basado enLey de PaschenLa tensión de ruptura de un gas depende del producto de la presión del gas y la distancia entre electrodos (valor pd). En condiciones de baja presión, la tensión de ruptura para la misma distancia es significativamente menor. Esto significa que los transformadores requieren una mayor distancia de aislamiento o materiales aislantes más resistentes para evitar descargas eléctricas.

Las soluciones de ingeniería más comunes incluyen:

•Mayor distancia de aislamiento:
De acuerdo conIEC-60076 14Las distancias de aislamiento externo deben incrementarse aproximadamente un 11 % por cada 1,000 metros de altitud. Por ejemplo, un transformador diseñado para 2,000 metros de altitud necesitaría alrededor de un 22 % más de aislamiento externo que uno diseñado para el nivel del mar.

•Uso de materiales aislantes de alto rendimiento:
Los materiales aislantes sólidos con mayor rigidez dieléctrica, como el papel Nomex® o la resina epoxi modificada, pueden sustituir parcialmente al aislamiento de aire, ya que su rendimiento no se ve afectado por la altitud.

•Distribución optimizada del campo eléctrico:
Las simulaciones por ordenador (por ejemplo, el análisis de elementos finitos) ayudan a optimizar la forma de los electrodos y las estructuras de aislamiento para evitar concentraciones localizadas del campo eléctrico y fallos prematuros.

Tabla 1: Factores de corrección de aislamiento en función de la altitud (según IEC 60076)

● Optimización del sistema de refrigeración

La disminución de la densidad del aire reduce significativamente la eficiencia del enfriamiento basado en convección. En condiciones de gran altitud, la capacidad de enfriamiento por convección natural puede disminuir en más del 30%. Dado que el aumento de temperatura afecta directamente el envejecimiento del aislamiento (según laEcuación de Arrhenius(La vida útil del aislamiento se reduce a la mitad con cada aumento de 6 a 8 K), por lo que una gestión térmica eficaz es crucial.

Las optimizaciones de refrigeración efectivas incluyen:

•Aumento de la superficie de refrigeración:
Los radiadores de mayor tamaño o las aletas de refrigeración adicionales compensan la menor eficiencia de la convección. Por ejemplo, un transformador que opera a 4,000 metros de altitud puede requerir hasta un 50 % más de superficie que uno que funciona a nivel del mar.

•Sistemas de refrigeración forzada:
A altitudes muy elevadas (>3,000 m) o para transformadores de gran capacidad, se utilizan sistemas de circulación forzada de aceite (OFAF) o de refrigeración por aire forzado (FAAF) para impulsar activamente el flujo de refrigerante.

•Monitorización mejorada de la temperatura:
Los sensores de temperatura multipunto y los sistemas de mantenimiento predictivo permiten la monitorización en tiempo real de las temperaturas de los puntos calientes.IEEE C57.91La temperatura del punto caliente en los transformadores sumergidos en aceite no debe superar los 110 °C.

3. Selección de materiales y adaptabilidad mecánica

Las regiones de gran altitud suelen experimentar fluctuaciones extremas de temperatura (variaciones diarias de hasta 40 °C en algunos lugares) e intensa radiación ultravioleta, lo que requiere la elección de materiales especializados:

•Tratamiento a baja temperatura para componentes metálicos:

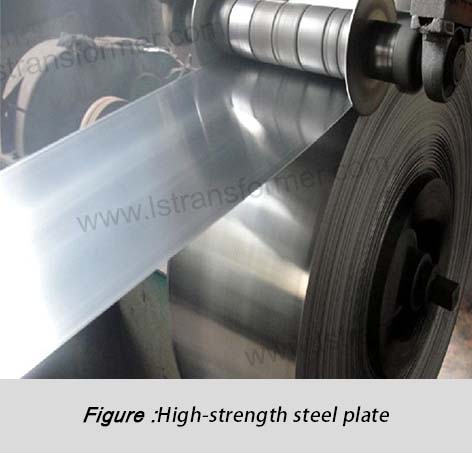

El acero convencional puede volverse quebradizo por debajo de -40 °C. Los aceros aleados con níquel o los tratamientos térmicos especiales garantizan la tenacidad a bajas temperaturas para núcleos y carcasas.

•Sistemas de sellado mejorados:
Los entornos de baja presión aceleran el envejecimiento de los sellos. Los materiales de alto rendimiento, como el caucho fluorado o el caucho de nitrilo hidrogenado, ayudan a prevenir las fugas de aceite y la entrada de humedad.

•Recubrimientos resistentes a los rayos UV:
Las carcasas recubiertas con pinturas de poliuretano o con relleno cerámico resisten el desconchado y la oxidación causados ​​por la exposición intensa a los rayos UV.

4. Normas internacionales y requisitos de ensayo

Las normas internacionales proporcionan directrices claras para los transformadores de gran altitud:

•Serie IEC 60076: Las normas de la Comisión Electrotécnica Internacional definen los factores de corrección de altitud y los requisitos de las pruebas de tipo.

•IEEE C57.12.00: Las normas del Instituto de Ingenieros Eléctricos y Electrónicos (IEEE) incluyen directrices de diseño específicas para altitudes superiores a 1,500 metros.

•GB 1094.1: Norma nacional china, equivalente a la IEC pero que incluye requisitos adicionales para transformadores de tipo meseta.

Las pruebas de certificación suelen incluir:

1.Prueba de resistencia a la frecuencia de potencia de baja presión:Valida la resistencia del aislamiento bajo condiciones de presión simuladas a gran altitud.

2.Prueba de aumento de temperatura: Confirma la eficacia del sistema de refrigeración bajo carga nominal.

3.Prueba de ciclos térmicos: Evalúa la estabilidad del material ante variaciones extremas de temperatura.

Conclusión y Recomendaciones

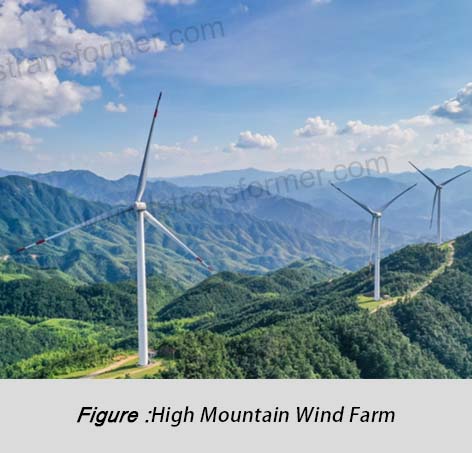

El diseño de transformadores para operar a gran altitud requiere una optimización multidisciplinaria que integre el rendimiento eléctrico, la gestión térmica y la fiabilidad mecánica. Con la rápida expansión de los proyectos de energías renovables, como los parques eólicos de alta montaña y las centrales solares, la demanda de transformadores especialmente diseñados para grandes altitudes seguirá creciendo.

Al seleccionar o diseñar transformadores para aplicaciones en altitudes elevadas, tenga en cuenta las siguientes recomendaciones:

•Identifique la altitud exacta de instalación y los parámetros ambientales.

•Elija fabricantes certificados según las normas pertinentes, como IEC 60076 o IEEE C57.

•Implementar sistemas de mantenimiento predictivo para la monitorización en tiempo real.

•Realizar un mantenimiento preventivo regular, que incluya análisis de gases disueltos (DGA) y pruebas de resistencia de aislamiento.

Al incorporar estos diseños especializados, los transformadores pueden mantener una fiabilidad y una vida útil comparables a las de los transformadores a nivel del mar, lo que garantiza un suministro eléctrico fiable incluso en regiones remotas de gran altitud.
