Este producto es desarrollado mediante la combinación de la última tecnología avanzada del extranjero con la actual situación nacional. Todo el producto se caracteriza por su pequeño volumen, fácil instalación y mantenimiento, bajo nivel de ruido, baja pérdida, anti-robo, fuerte capacidad de sobrecarga y una protección completa. Es adecuado para lugares tales como la nueva construcción de zonas residenciales, los cinturones verdes, parques, estaciones, hoteles, sitios de construcción, y de los aeropuertos.

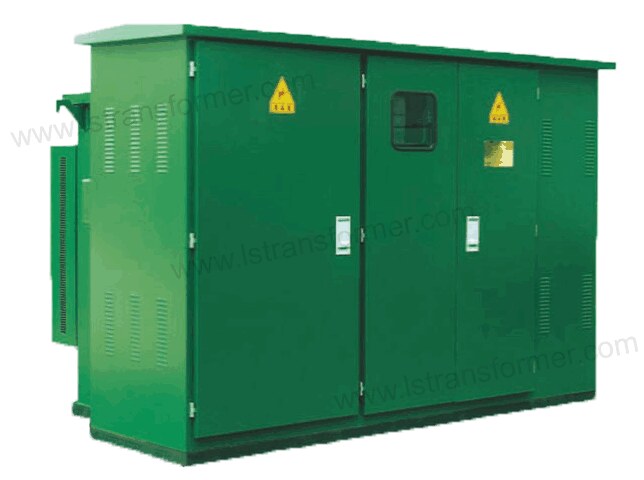

El ZGS11-12 de la serie Americana de estilo pre-instalado cuadro de tipo subestación es adecuado para 10kV anillo de la red de suministro de poder, fuente de alimentación doble o terminal de sistema de suministro de energía, como un transformador de medición, control de compensación, y el dispositivo de protección. Este producto cumple con las siguientes normas: GB/T17467-1998 “Pre-instalada de las Subestaciones de Alta y Baja tensión” DL/T537-93 “las Condiciones Técnicas para el Ordenamiento de 6-35KV Cuadro de tipo de Subestaciones”

Material, tamaño, MOQ, color, parámetros, utilice la tabla de diseño

Instalación, Uso y Mantenimiento:

En adición a las normas exigidas por la energía eléctrica del departamento para la instalación, aceptación, prueba de puesta en servicio, operación y mantenimiento de los siguientes asuntos debe de ser observada para el inteligente integrado de la subestación:

◆ Cuando se recibe el producto, el usuario debe comprobar cuidadosamente de acuerdo a las regulaciones pertinentes. Para los productos que no están instalados de inmediato, se deben almacenar en un lugar apropiado de acuerdo a las condiciones normales de uso.

◆ El producto debe ser levantado de la parte inferior utilizando una herramienta de elevación, como se muestra en la Figura.

◆ El producto debe ser colocado en posición horizontal sobre una pre-hechos de la fundación, y, entonces, la diferencia entre el producto de la base y el fundamento debe ser sellada con mortero de cemento para evitar que el agua de lluvia que entra el cable habitación y para conectar el alta y baja tensión de los cables a través de la parte inferior de la placa de sellado de alta y baja tensión de las cámaras.

◆ Después de que el producto está instalado en su lugar, conexión a tierra fiable debe ser garantizada. Las dos principales terminales de tierra en la subestación base de canal de acero, el punto neutro y la cáscara del transformador, y la conexión a tierra de cabezas bajo el pararrayos debe estar conectado a tierra por separado por la instalación de departamento. Todos los de puesta a tierra deben compartir una conexión a tierra del dispositivo, y la resistencia de conexión a tierra debe ser menor de 4 ohmios. La conexión a tierra de plomo de la rejilla de puesta a tierra para la conexión a tierra de plomo de este producto no debe ser menor que

◆ Después de la instalación o mantenimiento, las siguientes inspecciones y pruebas deben ser realizadas antes de la operación:

◇ Si la subestación es limpiar el interior;

◇ Si el mecanismo de operación es flexible;

◇ Si el on/off de los principales aparatos eléctricos es flexible y confiable;

◇ Si el on/off de los contactos auxiliares de los aparatos eléctricos es confiable y precisa;

◇ Si el medidor y la retransmisión de las acciones se precisa y libre de errores;

◇ Si la relación de transformación y polaridad del cableado de los instrumentos y los transformadores de corriente son correctos;

◇ Si la instalación eléctrica de las tuercas están apretadas y si la instalación es confiable y estable;

◇ Si el embarrado de conexión es buena, si el aislador de soporte y la abrazadera se instalan de forma fiable;

◇ Si los valores de ajuste de los aparatos eléctricos cumplir con los requisitos y si el fusible elemento de las especificaciones son correctas;

◇ Si los contactos del circuito principal y del circuito auxiliar de cumplir con los requisitos de los planos eléctricos.

◆ Mantenimiento

◇ Todos los componentes en el producto debe ser mantenido de acuerdo a sus respectivos requisitos técnicos:

◇ Si el transformador es de aceite inmersos, análisis de muestras de aceite se debe realizar al menos una vez al año de acuerdo a las normas.

◇ De alto voltaje de la celda en operación, después de 20 de carga de las operaciones de 2000 o sin carga de las operaciones de conmutación, la condición de los contactos y el grado de desgaste de la formación de arcos dispositivo debe ser revisado. Si alguna de las anomalías que se encontraron, que debe ser reparado o reemplazado de manera oportuna.

◇ Después de la baja tensión de la celda automáticamente los viajes, la causa del viaje debe ser analizado, y la culpa debe ser eliminado antes de que se puede volver a poner en funcionamiento.

◇ Preventiva de la prueba de los pararrayos debe llevarse a cabo una vez al año antes de la llegada de la temporada de tormentas eléctricas.

El producto está acompañado por una lista de empaque, certificado de conformidad, una instalación y manual de usuario, un esquema eléctrico, un manual de equipos para los componentes principales utilizados en este producto, la clave de la operación de herramientas y piezas de repuesto siempre de acuerdo con el acuerdo.

Q1: ¿eres un fabricante o una empresa comercial?
R: Somos una directa del fabricante con más de 50 años de experiencia en transformadores, inductores, y los reactores. Al ser un directo de fábrica proveedor significa que usted obtiene los precios de la competencia, soporte técnico completo, y un control completo sobre la calidad de la producción.

P2: ¿Cuál es su política de la garantía?
R: Estamos de pie detrás de la fiabilidad de nuestros productos con un mínimo de 12 meses de garantía. Garantía extendida de opciones también están disponibles según los requisitos de su proyecto.

P3: ¿Cuál es el tiempo de espera para la producción en masa?
R: Nuestro tiempo de entrega estándar es de 7 a 25 días de trabajo, que varía en función de la cantidad de la orden y de personalización de la complejidad. Siempre nos esforzamos para equilibrar la entrega rápida con la mano de obra meticulosa.

P4: ¿Cómo se puede asegurar el control de calidad en su fábrica?
R: Hemos implementado un riguroso sistema de inspección 100%. En todo el proceso de fabricación—desde la entrada de materias primas a productos terminados—nuestros productos pasan a través de 8 dedicado los puntos de inspección para garantizar cero defectos y a largo plazo la estabilidad de funcionamiento.

P5: ¿oferta personalizada de productos? ¿Cómo puedo obtener una solución a su medida?
R: Absolutamente. Nos especializamos en diseños totalmente personalizados basados en su aplicación específica y de parámetros eléctricos. Simplemente compartir con sus requisitos, y nuestro equipo de ingenieros le proporcionará la solución óptima dentro de las 48 horas.

P6: ¿Qué información necesitan para personalizar un transformador o reactor?
R: Un dibujo técnico es el más eficaz punto de partida. Si que’s no está disponible, favor de proporcionar su potencia requerida (capacidad) de clasificación, niveles de tensión, la instalación de las limitaciones de tamaño, clase de aislamiento, y las especiales condiciones ambientales.

Q7: ¿qué tan rápido puedo obtener un precio, y ¿cómo puedo contactar con vosotros?
R: Nos suelen emitir un presupuesto detallado en el plazo de 24 horas después de recibir su solicitud. Puede comunicarse con nosotros a través de Correo electrónico a sales@hnlsdz.com o conéctese con nosotros en WhatsApp al +86 17267488565 para asistencia inmediata.
