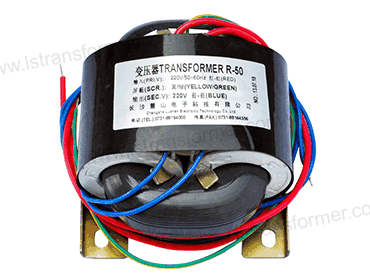

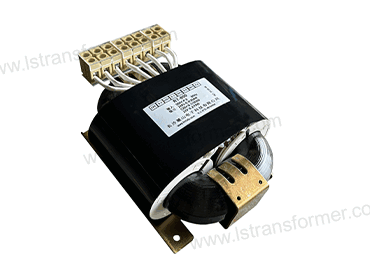

What are the performance characteristics of R-type transformers? R-type transformers exhibit exceptional performance in various applications due to their unique structure and material selection. The following are the main performance characteristics of R-type transformers: Peculiarity 1. Compact Size and Light Weight: R-type transformers featurean uncut ring-shaped core, which significantly reduces...

> Ce qui devrait être noté lors de l'assemblage de l'enroulement du transformateur? (1)

Where can R-core transformers be applied? R-type transformers, with their unique structure and performance characteristics, are widely used across various fields. The following is a detailed description of the main application areas and advantages of R-type transformers: Fields of application 1. Industrial Control: In industrial control systems, R-type transformers are...

1. Un contrôle précis de sens d'enroulement

Le sens d'enroulement est l'objectif principal de l'enroulement de l'assemblée. Pour les enroulements de petites et moyennes triphasé transformateurs, ils ont généralement le même sens d'enroulement pour s'assurer que les lignes de champ magnétique forme une boucle complète dans le noyau de fer et d'atteindre normal électromagnétique de conversion. Si le sens d'enroulement est incorrect, le tracé des lignes de champ magnétique va être désordonné, qui aura une incidence sur l'efficacité du travail et le rendement du transformateur et peut causer des défauts tels que la surchauffe locale. Pour les deux colonnes des enroulements de transformateurs monophasés, en particulier les trois noyau de fer de la colonne enroulements de phase unique de trois-split, la liquidation des directions de la colonne du milieu et les deux colonnes latérales opposées. C'est une conception spéciale basée sur les caractéristiques de la distribution du champ magnétique. Si le sens d'enroulement est mauvais, il sera causer des champs magnétiques dans le noyau de fer pour être chaotique, résultant dans le transformateur étant pas en mesure de travailler normalement ou une baisse importante des performances.

2. La prévention des défauts d'alignement et de ses impacts

(1) Impact sur les principaux distance d'isolation:

Le désalignement est strictement interdite en cas de dissolution de l'assemblée. Désalignement sera la cause de la distance entre les enroulements de diminuer d'un côté et de l'augmentation de l'autre côté. Pour l'alignement de la face externe de l'enroulement, il peut également entraîner des changements dans la phase de distance, ce qui affecte directement les principaux distance d'isolation. Le changement dans les principaux distance d'isolation va affaiblir les performances d'isolation. Pendant le fonctionnement, il peut être incapable de résister à la tension de stress, ce qui augmente le risque de panne et de décharge et de menacer la sécurité de fonctionnement du transformateur.

(2) l'Impact de la liquidation de la force et de la précision de la concentricité:

Après l'alignement, les forces de répulsion sur les deux côtés de l'enroulement sont inégales. Les enroulements concentriques va générer une force qui tend à être concentriques, mais il peut ne pas être en mesure de complètement corriger le mauvais alignement; l'échelonnement des enroulements augmentera le degré de non-précision de la concentricité, d'autres affectant la distance entre le bobinage et le noyau de fer, affectant la stabilité mécanique et de causer des locaux de concentration de contraintes et d'affecter la durée de vie de la liquidation.

(3) l'Analyse de aucun impact sur la tension de court-circuit:
