Как при концентрическом расположении объясняется распределение потока утечки в обмотках и возникающие в результате этого электромагнитные силы?
Как при концентрическом расположении объясняется распределение потока утечки в обмотках и возникающие в результате этого электромагнитные силы?

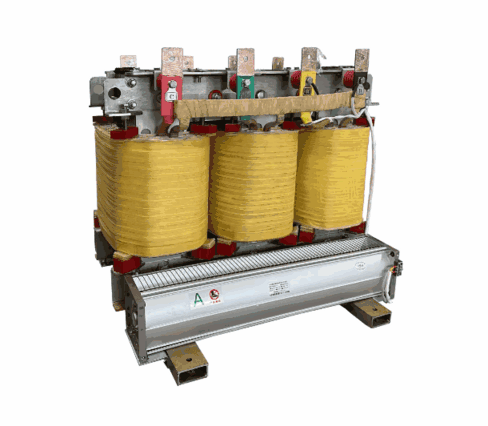

При концентрическом расположении с двумя обмотками поток утечки обычно меньше, чем при однообмоточном расположении, и он еще больше снижается при концентрическом расположении с несколькими обмотками. Давайте возьмем пример одинарной концентрической схемы с двойной обмоткой, чтобы проиллюстрировать, как распределяется поток утечки.
При установке с двойной обмоткой направления тока противоположны. Предполагая, что ток низковольтной обмотки течет наружу (обозначен ⊙), а ток высоковольтной обмотки течет внутрь (обозначен ×), согласно правилу правой руки, поток утечки между ними (обозначен пунктирными линиями) должен возрастать.
Для удобства поток утечки можно разделить на две составляющие: осевой (вертикальный) поток утечки и радиальный (горизонтальный) поток утечки. Осевой поток утечки является вертикальным, в то время как радиальный поток утечки является результатом рассеивания потока утечки наружу на верхнем конце обмотки и конвергенции внутрь на нижнем конце, создавая горизонтальную составляющую. Согласно правилу левой руки, осевой поток утечки генерирует радиальные электромагнитные силы, а радиальный поток утечки генерирует осевые электромагнитные силы.
Поток осевой утечки вызывает внешнее радиальное натяжение внешней высоковольтной обмотки, что требует увеличения диаметра высоковольтной обмотки. В направлении по окружности он подвергается растягивающему напряжению, и проводники обмотки должны выдерживать это усилие. И наоборот, осевой поток утечки вызывает внутреннее радиальное давление на внутреннюю низковольтную обмотку, сжимая ее в окружном направлении. При проектировании и изготовлении необходимо принимать меры предосторожности для предотвращения нестабильности и деформации этой обмотки.
Поток радиальных утечек приводит к тому, что как высоковольтные, так и низковольтные обмотки испытывают внутреннее осевое давление. Эта сила действует на обмотку как сжимающее усилие, и проводники на обоих концах выдерживают максимальное усилие. Усилие сжатия, действующее на распорки, является равнодействующей силы сил, действующих на проводники, что делает это усилие максимальным в середине обмотки. Напряжение, создаваемое этими силами в проводниках и прокладках, должно быть ограничено допустимым диапазоном. Для прокладок, изготовленных из ламинированного картона, пропитанного маслом, допустимое напряжение сжатия должно быть ниже 39,2 МПа.
Кроме того, из-за различий в высоте намотки, дисбаланса витков и удаления сегментов отвода создаваемые осевые давления и напряжения аналогичны таковым при чередующемся расположении.
