Wie erfolgt die Wärmebehandlung von Siliziumstahlkernen?

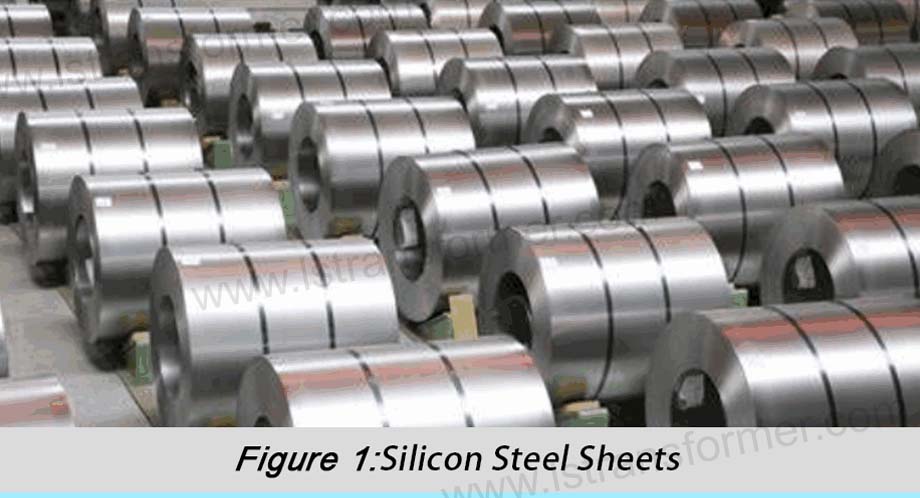

Der Wärmebehandlungsprozess vonSiliziumstahlkerne ist ein entscheidender Schritt zur Gewährleistung derEffizienz und Langlebigkeit von Transformatoren. Während des Herstellungsprozesses können die magnetischen Eigenschaften von Siliziumstahlkernen durch mechanische Belastungen wie Scheren, Ziehen und Schweißen beeinträchtigt werden. Daher werden Wärmebehandlungsverfahren eingesetzt, um diese Belastungen wirksam abzubauen und die magnetischen Eigenschaften der Kerne wiederherzustellen. Im Folgenden finden Sie eine detaillierte Einführung in die wichtigsten Wärmebehandlungsverfahren fürSiliziumstahlkerne:

Ckonkrete Stufe

●Überblick über Wärmebehandlungsprozesse

Die Wärmebehandlung von Siliziumstahlkernen umfasst vor allem Methoden wieversiegeltes Glühen, Niedervakuumglühen, Stickstoffgasschutzglühen und Tunnelglühen. Die Wahl der Methode hängt von den Eigenschaften des Siliziumstahlmaterials, der Größe des Kerns und der Struktur des Ofens ab. Der Schlüssel zur Wärmebehandlung ist die Kontrolle der Glühtemperatur und der Haltezeit, um sicherzustellenoptimale Erholung der magnetischen Eigenschaften.

●Glühmethoden

● Versiegeltes Glühen: Bei dieser Methode wird in einer versiegelten Umgebung geglüht, um zu verhindern, dass der Kern während des Prozesses mit Luft in Kontakt kommt, wodurch Oxidation vermieden wird. Das versiegelte Glühen wird typischerweise für kleine Chargen oder spezielle Spezifikationen von Kernen verwendet. Sein Vorteil ist eine ausgezeichnete Atmosphärenkontrolle, aber es bringt mit sichhöhere Ausrüstungskosten.

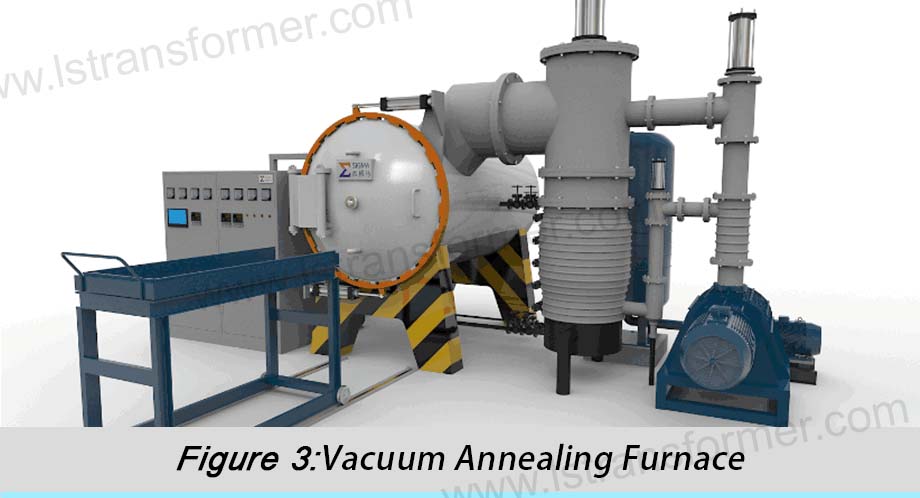

● Niedervakuumglühen: Das Glühen in einer Umgebung mit niedrigem Vakuum reduziert effektiv Oxidations- und Nitrierungsphänomene. Diese Methode eignet sich für Situationen, die eine hochreine Atmosphäre erfordern, und wird häufig in der Großproduktion eingesetzt. Obwohl die Ausrüstungsinvestition beträchtlich ist, verbessert sie diemagnetische Eigenschaften der Produkte.

● Stickstoffgas-Schutzglühen: Bei dieser Methode wird in einemStickstoffgeschützte Umgebung um zu verhindern,Oxidation und Nitrierung. Stickstoff bietet eine gute Schutzwirkung, verringert die Oberflächenoxidation und verbessert die magnetischen Eigenschaften des Materials. Es eignet sich für die Produktion im großen Maßstab und ist wirtschaftlich vorteilhaft.

● Tunnelglühen: Bei dieser Methode wird ein kontinuierlicher Tunnelofen zum Glühen verwendet, geeignet für die Massenproduktion vonSiliziumstahlstreifen. Durch die Kontrolle der Ofentemperatur und -atmosphäre kann eine gleichmäßige Glühung des Materials gewährleistet werden. Tunnelglühen bietet eine hohe Produktionseffizienz und konsistente Behandlungseffekte, erfordert jedoch eine strenge Kontrolle derOfentemperatur und Atmosphäre.

●Nachglühbehandlung

Nach dem Glühen Kernbleche aus Siliziumstahl müssen einer Oberflächenqualitätsprüfung unterzogen werden. Die Oberfläche der Kernbleche sollte frei von starker Oxidation sein und es sollte keine Sinterung zwischen den Blechen vorhanden sein. Darüber hinaus sollten der Leerlaufstrom und die Leerlaufleistung des Kerns mit einer Standardspule gemessen werden, um sicherzustellen, dass sie den technischen Anforderungen entsprechen. Bei gewickelten Kernen sollten die Klemmen nach dem Glühen entfernt und eine Klebebehandlung durchgeführt werden, um ihre mechanische Festigkeit und elektrische Leistung sicherzustellen.

●Qualitätskontrolle

Qualitätskontrolle ist ein unverzichtbarer Teil des Wärmebehandlungsprozesses für Siliziumstahlkerne. Diegeglühte Kernbleche sollten strengen Stichprobenprüfungen unterzogen werden, um zu überprüfen, ob ihre Oberflächenqualität, ihr Leerlaufstrom und ihre Leistungsindikatoren den Konstruktionsanforderungen entsprechen. Diese Prüfungen stellen die magnetischen Eigenschaften der Kerne sicher und verhindern potenzielle Produktionsfehler, wodurch die Zuverlässigkeit und Stabilität des Endprodukts verbessert wird.

Zusammenfassend

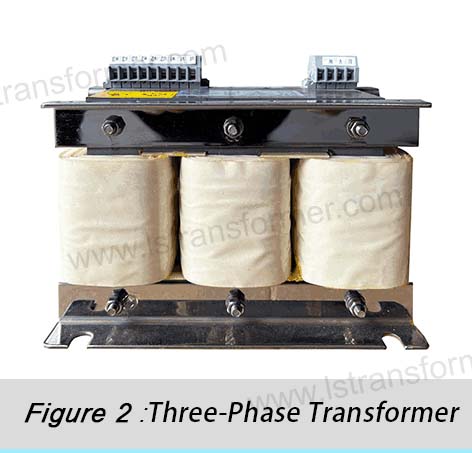

Der Wärmebehandlungsprozess für Siliziumstahlkerne ist entscheidend für die Verbesserung der Leistung undZuverlässigkeit von Transformatoren. Durch die Auswahl geeigneter Wärmebehandlungsmethoden und die strenge Kontrolle der Glühbedingungen können die magnetischen Eigenschaften der Kerne effektiv wiederhergestellt werden, wodurch der effiziente Betrieb und die lange Lebensdauer der Transformatoren sichergestellt werden. In der tatsächlichen Produktion sollte die am besten geeignete Wärmebehandlungsmethode basierend auf spezifischen Prozessanforderungen und Materialeigenschaften ausgewählt werden, begleitet von einer gründlichen Qualitätskontrolle, um die besten Produktionsergebnisse zu erzielen.
