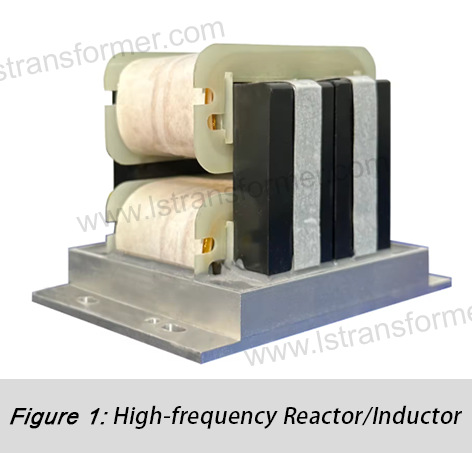

Wie kann eine hohe Leistung bei kompakter Reaktorkonstruktion aufrechterhalten werden?

- Schlüsselinnovationen für Hochfrequenzinduktivitäten

Die Nachfrage nach Miniaturreaktoren (oder Kompaktreaktoren) steigt jährlich um 15 %, bedingt durch das schnelle Wachstum in den Bereichen erneuerbare Energien, 5G-Telekommunikation und Rechenzentren (MarketsandMarkets, 2023).Allerdings bringt die Verkleinerung der Reaktorgröße um 40–60 % erhebliche Herausforderungen hinsichtlich der Balance zwischen Effizienz, Wärmemanagement und Zuverlässigkeit mit sich.

 Gemäß IEC 62025 (Standards für Hochfrequenzinduktoren) und IEEE 1812 (Richtlinien für die Konstruktion elektromagnetischer Komponenten) erfordert die Leistungsoptimierung Durchbrüche in drei Schlüsselbereichen: fortschrittliche Materialien, Wärmemanagement und Strukturdesign.

In diesem Artikel werden hochmoderne Lösungen und globale Fallstudien untersucht, die Herstellern dabei helfen, in Kompaktreaktoren eine um 20 % höhere Effizienz und einen um 15 °C geringeren Temperaturanstieg zu erreichen.

Inhalt

1.Herausforderungen beim kompakten Reaktordesign

•Effizienzverlust bei hohen Frequenzen

Hochfrequenz-Leistungselektronik (z. B. Solarwechselrichter, EV-Ladegeräte) arbeitet mit 20 kHz-1 MHz, aber herkömmliche Siliziumstahlkerne weisen in diesen Bereichen 70 % höhere Eisenverluste auf. Beispielsweise sank der Wirkungsgrad eines chinesischen Energiespeicherreaktors bei 98 kHz aufgrund übermäßiger Kernverluste von 85 % auf 100 %.

•Wärmemanagement in engen Räumen

Durch die Reduzierung der Reaktorgröße verringert sich die Wärmeableitungsfläche um über 50 %, wodurch die Gefahr eines Isolationsversagens besteht, wenn die Leistungsdichte 5 W/cm überschreitet.³Bei einem europäischen 5G-Basisstationsreaktor beispielsweise kam es nach zwei Jahren aufgrund schlechter Wärmeableitung zu einem Rückgang des Isolationswiderstands um 70 %.

• Mechanische Belastung und Vibrationsrisiken

Hochfrequente Schaltströme verursachen Vibrationen. Kompaktreaktoren unterliegen strengeren mechanischen Toleranzen (0.1-0.3 mm vs. 1-2 mm in herkömmlichen Designs), was zu Risiken führt wie:

•Kernrisse: Der Ausfall eines US-amerikanischen Elektrofahrzeugreaktors führte zum Durchbrennen eines MOSFET-Moduls aufgrund von durch Vibrationen entstandenen Rissen in den Kernen.

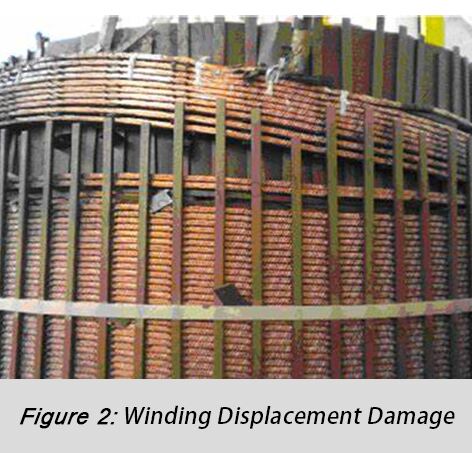

•Wicklungskurzschlüsse: Durch Vibrationen werden die Isolationslücken auf unter 0.5 mm reduziert, wodurch die Gefahr eines elektrischen Durchschlags besteht.

•Lose Verbindungen: Ein Speicherreaktor'Der Kontaktwiderstand stieg nach dem Lösen der Klemme um 300 %, was zu einem thermischen Durchgehen führte.

2.Schlüsselinnovationen für die Leistung kompakter Reaktoren

• Fortschrittliche magnetische Materialien

•Amorphe Legierungen: Reduzieren Sie Hystereseverluste um 70 % und verkleinern Sie die Reaktorgröße um 50 %.

• Nanokristalline Kerne:Schneiden Wirbelstromverlust um 60 % bei MHz-Frequenzen (z. B. Finemet FT-3K-Serie von Hitachi Metals).

•3D-Integration und Strukturoptimierung

•Schichtwicklung: Erhöhen Sie die Wicklungsdichte um 30 % mit 0.05 mm starken Isolierfolien und reduzieren Sie den Kupferverlust um 15 %.

•Verteilte Luftspalte:Integrieren Sie 0.1–0.5 mm große Lücken in die Kerne, um die Flussdichte um 20 % zu senken und Vibrationen zu dämpfen.

•Fallstudie:Ein Rechenzentrum in Afrika erreichte mithilfe von 200D-integrierten Reaktoren eine Leistungsdichte von 65 W/in³ und einen stabilen Betrieb bei 3 °C.

• Intelligente thermische Lösungen

• Eingebettete Heatpipes: Kupfer-Heatpipes (398 W/m·K) steigern Wärmeableitungseffizienz um 40 %.

•Phasenwechselmaterialien (PCM): Wachsbasierte Verbundwerkstoffe absorbieren vorübergehende Wärme und reduzieren die Spitzentemperatur um 12 °C (z. B. ein nordamerikanisches 5G Basisstationsreaktor).

3.Globale Fallstudien

Zusammenfassend

Die Zukunft des Kompaktreaktordesigns hängt von der Minimierung von Hochfrequenzverlusten, der Optimierung der Wärmeableitung und der Verbesserung der mechanischen Haltbarkeit ab. Durch den Einsatz nanokristalliner Materialien, 3D-Integration und intelligentes Wärmemanagement können Hersteller strenge Normen wie IEC 62025 und AEC-Q200 erfüllen und gleichzeitig hochwertige Märkte erobern. Angesichts des zunehmenden globalen Wettbewerbs und der Ziele zur Klimaneutralität sind diese Innovationen entscheidend, um die Nase vorn zu behalten.
