Warum ist harmonische Governance ineffektiv?

- Wichtige Lösungen für die Fehlanpassung von Reaktoren und Kondensatoren

Mit zunehmender Komplexität industrieller Stromversorgungssysteme ist die Oberschwingungsbelastung zu einem kritischen Problem geworden, das zu Geräteausfällen und Energieineffizienz führt. Laut der Internationalen Energieagentur (IEA) erleiden rund 28 % der weltweiten industriellen Stromversorgungssysteme aufgrund unzureichender Oberschwingungsregulierung Energieeffizienzverluste von über 15 %. Dies führt zu jährlichen wirtschaftlichen Verlusten von 12 Milliarden US-Dollar.

Normen wie IEC 61000-3-6 (Grenzwerte für Oberschwingungsströme) und IEEE 519-2022 (Richtlinien zur Oberschwingungsregelung) identifizieren nicht angepasste Drosseln und Kondensatoren als Hauptursache für Störungen der Oberschwingungsregelung. Dieser Artikel analysiert globale Fallstudien und technische Normen, um gängige Mythen zu widerlegen und systematische Lösungen zu entwickeln. Diese helfen der Industrie, den Gesamtklirrfaktor (THD) auf unter 5 % zu senken und die Wartungskosten um 30–50 % zu reduzieren.

Mythos 1: Ignorieren der harmonischen Frequenz und der Ausrichtung der Reaktorparameter

•Missverständnis: Die Reaktanzverhältnisse der Drosselspule (z. B. 6 % oder 7 %) müssen genau den dominanten harmonischen Ordnungen (z. B. der 5. oder 7.) entsprechen. Andernfalls kommt es zu Systemresonanzen oder Filterfehlern.

•Fallstudie:Ein chinesisches Metallverarbeitungswerk nutzte einen Reaktor mit 6 % Reaktanz zur Minderung von Oberschwingungen fünfter Ordnung (5 Hz). Mit der Formel für die Resonanzfrequenz:

woher L (Drosselinduktivität) und C (Kondensatorkapazität) bestimmt die Resonanz. Die berechnete Resonanzfrequenz (235 Hz) lag nahe dem fünften Harmonischenband, was zu Kondensatorüberlastungen und Explosionen führte und einen Schaden von 5 US-Dollar verursachte.

•Lösung:Wählen Sie die Reaktanzverhältnisse der Drosselspule anhand der Oberwellenspektren. Verwenden Sie für die 5. Harmonische eine Reaktanzdrosselspule mit 7 % Reaktanz, um die Resonanz von kritischen Frequenzen weg zu verschieben und so die Anforderungen der IEC 61642 (Bewertung der Resonanzbedingungen) zu erfüllen.

Mythos 2: Ungleichgewicht zwischen Kondensatorkapazität und Systemimpedanz

Unausgeglichene Kondensatorkapazität und Systemimpedanz verstärken harmonische Ströme:

•Überkapazität:Überschüssige Kondensatorkapazität senkt die Gesamtsystemimpedanz, Wobeiist die Kurzschlussreaktanz des Systems undist die Kondensatorreaktanz, die eine harmonische Stromverstärkung verursacht.

•Unterkapazität: Unzureichende Kapazität führt zu dominanter induktiver Impedanz (), wodurch der Leistungsfaktor auf 0.75 reduziert und die Leitungsverluste um 30 % erhöht werden.

•Lösungen:

Dynamische Blindleistungskompensation (SVG): Halten Sie den Leistungsfaktor über 0.95, während Siein Echtzeit.

Harmonic Impedance Co-Design: Verschieben Sie Resonanzfrequenzen mit der Formel. So konnte beispielsweise ein europäisches Rechenzentrum die Kondensatorausfälle um 90 % reduzieren, indem es Reaktoren mit 7 % Reaktanz einsetzte, um die Resonanz von 235 Hz auf 210 Hz zu verschieben.

Mythos 3: Vernachlässigung der Umwelt- und Geräteverträglichkeit

Umweltfaktoren (z. B. Hitze, Staub) beschleunigen die Verschlechterung von Reaktoren und Kondensatoren:

Hohe Temperaturen: Bei Solarkraftwerken in der Wüste, die Reaktoren anderer Klasse als H (ausgelegt für 180 °C) verwenden, kam es aufgrund der Überschreitung der thermischen Grenzwerte der Norm IEC 50-60076 zu einer Verkürzung der Lebensdauer um 27 %.

Staubkontamination: Staubverstopft Kühlkörper reduziert Effizienz der Wärmeableitung um 40 %, wodurch sich die Ausfallrate von Kondensatoren verdreifacht.

•Lösungen:

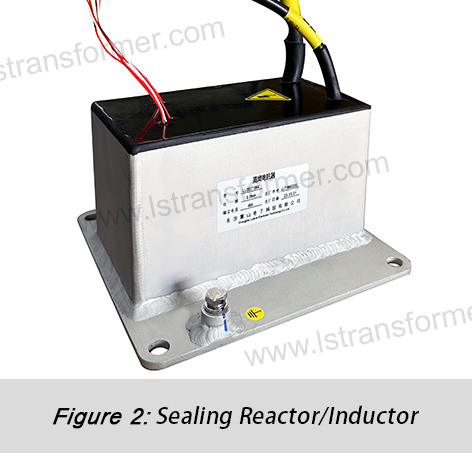

Umweltadaptives Design:Verwenden Sie IP65-versiegelte Reaktoren für Bereiche mit hohen Temperaturen oder Staubanfälligkeit.

Intelligente Überwachungssysteme:Eine chinesische Chemiefabrik konnte unerwartete Ausfälle durch vorausschauende Wartung auf Basis von IoT-Sensoren um 85 % reduzieren.

4.Globale Fallstudien und Lösungen

Zusammenfassend

Fehler in der harmonischen Steuerung sind auf Parameterfehlanpassungen, Umweltverstöße und Systemungleichgewichte zurückzuführen. Durch präzise Reaktorauswahl, dynamische Kompensation und robustere Ausrüstung können Industrien einen Gesamtklirrfaktor (THD) von <5 % erreichen und Energieverluste um 30–50 % reduzieren. Dieser Ansatz entspricht den IEC- und IEEE-Standards und ist nicht nur eine technische Verbesserung, sondern ein Eckpfeiler industrieller Strategien zur COXNUMX-Neutralität.
