Wie kann der Skin-Effekt bei Hochfrequenzinduktoren gemildert werden?

 — Analyse von Litzengeflechten und mehrlagigem Wicklungsdesign

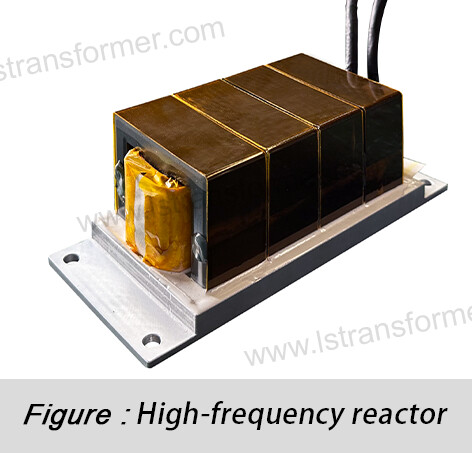

In Hochfrequenz-Leistungselektroniksystemen wie Schaltnetzteilen, Wechselrichtern für neue Energien und Frequenzumrichtern sind Hochfrequenzinduktivitäten die zentralen magnetischen Komponenten, die eine effiziente Energieumwandlung ermöglichen. Steigen die Betriebsfrequenzen jedoch in den kHz- oder sogar MHz-Bereich, erhöht ein anhaltendes physikalisches Phänomen – der Skin-Effekt – die Wechselstromverluste der Wicklungen drastisch. Dies führt zu übermäßiger Erwärmung des Geräts, verringerter Effizienz und sogar zu einem Sättigungsfehler des Magnetkerns. Statistiken zeigen, dass der Skin-Effekt bei 100 kHz dazu führen kann, dass der effektive Wechselstromwiderstand von Leitern mehr als das Fünffache des Gleichstromwiderstands beträgt, wobei die Verluste über 5 % der gesamten Systemverluste ausmachen.

Wie lässt sich der Skin-Effekt überwinden? In diesem Artikel werden zwei Kernlösungen eingehend analysiert: das Präzisionsflechten von Litzendrähten und das mehrschichtige parallele Wicklungsdesign. Dabei werden die zugrunde liegenden elektromagnetischen Prinzipien und technischen Verfahren aufgezeigt.

Inhalt

1. Skin-Effekt: Der „unsichtbare Killer“ von Hochfrequenzverlusten

● Problem (Ursache):

Fließt Wechselstrom durch einen Leiter, erzeugt die Stromänderung im Inneren des Leiters ein variierendes Magnetfeld, das wiederum Wirbelströme induziert. Gemäß der Lenzschen Regel ist die Richtung der Wirbelströme stets der Änderung des ursprünglichen Stroms entgegengerichtet, was zu einer ungleichmäßigen Stromdichteverteilung über den Leiterquerschnitt führt: Der Strom wird an die Leiteroberfläche „gedrückt“, während die Stromdichte im mittleren Bereich deutlich abnimmt. Dieses Phänomen wird als Skin-Effekt bezeichnet.

● Skin-Tiefe (δ):

Die Skintiefe definiert die Tiefe, bei der die Stromdichte auf 37 % des Oberflächenwerts abfällt. Sie beträgt:

Kennzahlen:

: Hauttiefe (m)

: Leiterwiderstand (Ω·m), ~1.68×10⁻⁸ für Kupfer

: Betriebsfrequenz (Hz)

: Leiterpermeabilität (H/m),=4π×10⁻⁷ für Kupfer

Ejemplo:
Für Kupferdraht bei 100 kHz,δ≈0.21 mm; bei 1 MHz,δ≈0.066 mm.

Das heisst:

Wenn der Drahtdurchmesser > 2δ (0.42 mm bei 100 kHz) ist, ist die Auslastung des zentralen Bereichs extrem gering und der äquivalente Wechselstromwiderstand () Spannungsspitzen.

Die(AC-zu-DC-Widerstandsverhältnis) herkömmlicher massiver Runddrähte steigt bei hohen Frequenzen stark an und verursacht Kupferverluste, die hauptsächlich durch Wirbelstromverluste verursacht werden.

● Schwerwiegende Folgen (Wirkung):

(1)Die Effizienz sinkt:Verluste ∝ , Temperaturanstieg ΔT ∝ Verluste.

(2) Lokale Überhitzung:Der Temperaturunterschied zwischen der Innen- und Außenseite des Kabels kann 30 °C übersteigen, was die Alterung der Isolierung beschleunigt.

(3)Design-Engpässe:Um den Temperaturanstieg zu kontrollieren, muss die Stromdichte reduziert werden, was zu einer größeren magnetischen Komponente führt. Der Skin-Effekt ist im Wesentlichen der „Verdrängungseffekt“ des elektromagnetischen Feldes auf den Leiter. Der Schlüssel zur Überwindung dieses Effekts liegt in der Rekonstruktion der elektromagnetischen Feldverteilung innerhalb des Leiters.

2. Litzendraht: Rekonstruktion elektromagnetischer Felder durch Platzeinsparungen

● Lösungsprinzip (Maßnahme):

Litzendraht besteht aus Hunderten bis Tausenden voneinander isolierten, ultrafeinen Drähten (Durchmesser < 2δ), die nach bestimmten Regeln verdrillt und geflochten sind. Seine Hauptvorteile bei der Minderung des Skin-Effekts liegen in zwei Punkten:

● Filamentsegmentierung:
Teilen Sie einen Leiter mit großem Querschnitt in N unabhängig voneinander isolierte Filamente (Durchmesserd≤δ). Der Querschnitt jedes Filaments ist kleiner als die Skin-Tiefe, wodurch sich der Strom gleichmäßig über den gesamten Querschnitt verteilt und interne Wirbelstromverluste vermieden werden. An diesem Punkt ist die eines einzelnen Filaments ≈.

●Periodisches Transpositionsflechten:
Während des Verdrillens wechselt jedes Filament periodisch seine räumliche Position entlang der Achse (z. B. Flechtwinkel θ = 15 ° – 25 °). Dadurch wird sichergestellt, dass jedes Filament über die gesamte Länge gleichmäßig Bereichen mit hohem/niedrigem Magnetfeld ausgesetzt ist, wodurch durch feste Positionen verursachte Verluste durch zirkulierenden Strom (Proximity-Effekt) vermieden werden.

Leistungsverbesserung (Effekt):

(1)Rac/Rdc-Ansätze 1:Bei idealer Flechtung ist der Wechselstromwiderstand des Litzendrahts im Zielfrequenzband ≈ Gleichstromwiderstand.

(2)Verluste um 40–70 % reduziert:Im Vergleich zu Massivdrähten mit gleichem Querschnitt sind die hochfrequenten Wirbelstromverluste deutlich reduziert.

(3)Gleichmäßige Temperaturverteilung:Der Temperaturunterschied zwischen den Glühfäden beträgt <5 °C, was die Lebensdauer der Isolierung verlängert.

Wichtige Parameter für die Auswahl von Litzendrähten

Ejemplo: Für eine 500 kHz/50 A-Induktivität,→ wählen Sie Litze mit (≈2000 Stränge) und Flechtwinkel θ=20°. Die gemessenen (theoretischer Wert für Massivdraht >5).

3. Mehrlagige Parallelwicklung: Aktive Regulierung von Magnetfeldstörungen

● Lösungsprinzip (Maßnahme):

Wenn Litzendraht zu teuer ist oder der Platz begrenzt ist (z. B. bei Planartransformatoren), ist die mehrlagige Parallelwicklung eine optimale Lösung. Sie reduziert Verluste durch die präzise Steuerung von Dicke und Abstand der einzelnen Lagen und nutzt den Phasenaufhebungseffekt von Wirbelströmen in benachbarten Lagen:

(1)Schichtdicke ≤ δ Prinzip:
Kontrollieren Sie die Dicke jedes Schichtleiters innerhalb von δ, um eine gleichmäßige Stromverteilung innerhalb der Schicht sicherzustellen (ähnlich der Filamentierung von Litzendrähten).

(2)Rückstromstörung:
Leiten Sie gleichsinnigen Strom durch benachbarte Schichten (sowohl Eingang als auch Ausgang). Gemäß dem Ampèreschen Gesetz sind die Magnetfelder zwischen den Schichten in entgegengesetzte Richtungen gerichtet, wodurch Wirbelströme in entgegengesetzter Richtung induziert werden, die sich teilweise gegenseitig aufheben (siehe Abbildung unten):

-

- Die umgekehrten Magnetfelder zwischen benachbarten Schichten schwächen die Nettostärke des Magnetfelds und verringern die Amplitude des Wirbelstroms.

● Wichtige Optimierungen der Wicklungsstruktur:

(1)Optimierung des Schichtabstands:Zu klein erhöht die Kapazität, zu groß schwächt den Aufhebungseffekt → empfohlener Abstand ≈ Schichtdicke.

(2)Ende der Kreuztransposition:Kreuzen Sie an den Verbindungspunkten der Schichten, um die Impedanz zwischen den Schichten auszugleichen.

(3) Magnetkernfensternutzung: Priorisieren Sie breite und flache Fenster, um die Anzahl paralleler Ebenen zu erhöhen.

● Leistungsverbesserung (Effekt):

(1)Wirbelstromverluste um 30–50 % reduziert: Im Vergleich zu nicht optimierten Mehrlagenwicklungen.

(2)Kompatibel mit PCB-Prozess: Geeignet für die Massenproduktion planarer magnetischer Komponenten.

(3)Deutlich niedrigere Kosten als bei Litzendraht: Spart über 30 % der Leiterkosten.

4. Leitfaden zum Vergleich und zur Auswahl technischer Schemata

Hinweis: Für ultrahohe Frequenzen >1MHz ist eine weitere Optimierung mit Folienwicklungen + nanokristallinen Kernen erforderlich (δ<0.05mm).

Zusammenfassend

Der Skin-Effekt in Hochfrequenzinduktivitäten ist im Wesentlichen eine Energiedissipation, die durch eine ungleichmäßige elektromagnetische Feldverteilung verursacht wird. Litzendraht rekonstruiert den Strompfad durch Mikrofilamentsegmentierung und räumliche Transposition und erreicht so eine optimale Verlustunterdrückung im Bereich von 10 kHz bis 2 MHz. Mehrlagige Parallelwicklungen bieten eine kostengünstige Lösung für planare magnetische Komponenten im Bereich von 50 kHz bis 500 kHz, indem sie den Interferenzeffekt von Wirbelströmen in benachbarten Lagen ausnutzen. Beide Lösungen erfordern die genaue Einhaltung der physikalischen Beschränkungen der Skin-Tiefe (δ) und die Einhaltung internationaler Standards wie IEC/IPC zur Prozesssteuerung.

Die Wahl des Schemas hängt vom dreidimensionalen Kompromiss zwischen Frequenz, Strom, Kosten und Platz ab – nur durch ein tiefes Verständnis der gegenseitigen Ausgrenzung规律Durch die Kombination elektromagnetischer Felder und Leiter können wir den Hochfrequenzkampf im Gleichgewicht zwischen Effizienz und Dichte gewinnen. Die Probleme der Leiter werden durch Felder gelöst; die höchste Energieeffizienz wird durch Design erreicht.
