Unzureichende Kompensation der Reaktorblindleistung?

—Leitfaden zu dynamischen Regelungsalgorithmen und Kapazitätserweiterung



1. Drei Hauptursachen für Blindleistungsmangel

● Lastschwankungen und verzögerte Reaktion

Moderne Netze sind mit Schwankungen der Wind- und Solarstromversorgung von bis zu ±30 % pro Minute konfrontiert. Herkömmliche Drosselspulen (TCR/MCR) reagieren innerhalb von Sekunden bis Minuten. Dies führt zu Leistungsfaktorabfällen unter 0.8, wenn Laständerungen schneller als die Gerätereaktion sind. Die Folgen sind:

(1) Spannungsschwankungen: Abweichungen von ±10% führen zur Abschaltung des Geräts (Überschreitung des Grenzwerts von ±5% gemäß IEC 61000-4-30).

(2) Zusätzliche Verluste: Die Leitungsverluste steigen um 1.2 % pro 0.01 Leistungsfaktorabfall (IEEE 141 Formel).

Fallbeispiel: Ein Windpark in Kalifornien musste aufgrund einer 500-ms-Verzögerung des TCR, die zu Spannungsüberschreitungen führte, 120 US-Dollar pro Quartal an Strafen zahlen.



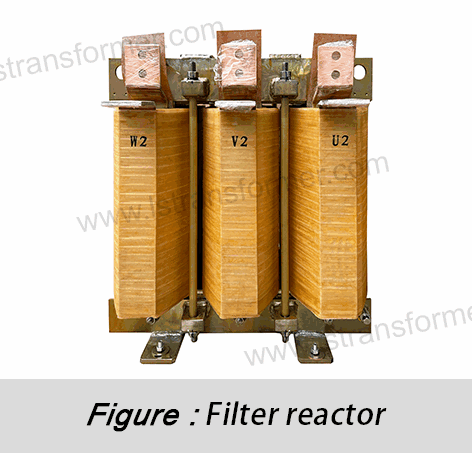

● Synergie der harmonischen Umweltverschmutzung

Leistungselektronik erzeugt 5./7. Harmonische (IEEE 519 begrenzt THD < 5 %), die mit der Reaktorimpedanz interagieren:

(1) Harmonische Verstärkung: Die Impedanz sinkt in der Nähe der Resonanzfrequenzen stark ab, was zu Überlastungen durch Oberwellenströme führt.

(2) Fallbeispiel: Die Wechselrichter einer Automobilfabrik lösten eine 5. harmonische Resonanz aus, wodurch der Kompensationsbedarf um 40 % anstieg.



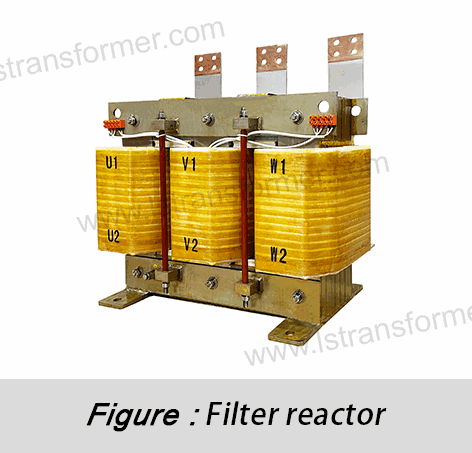

● Fehlende Kapazitätsauslegung

(1) Statische Kapazitätsplanung: Ausgelegt für Spitzenlasten (oft zu 60 % unterausgelastet). IEC 61439-2 empfiehlt einen dynamischen Bereich von 20 % bis 100 %.

(2) Versteckte Erweiterungskosten: Die Hinzufügung einer Kapazität von 10 Mvar erhöht die Kosten für Land/Kühlung um 80 bis 120 US-Dollar (Schwellenländer).



2. Dynamische Regelung: Closed-Loop-Steuerung von der Vorhersage bis zur Reaktion

● Kernproblem

Herkömmliche Methoden basieren auf Echtzeitdaten, hinken jedoch der Netzträgheit hinterher (z. B. verzögert sich die Windenergiebereitstellung um 5–10 Sekunden, wenn sich die Windgeschwindigkeit ändert).

● Lösung

LSTM-Vorhersagealgorithmus: Long Short-Term Memory (LSTM)-Netzwerke prognostizieren den Blindleistungsbedarf in 5 Minuten:

(1) Problem: Zweistufige IGBT-Topologien (max. 1.7 kV) begrenzen die Kapazität einer einzelnen Einheit auf 50 Mvar, was kostspielige Mehrgerätekonfigurationen erzwingt.

(2) Lösung:

Kaskadierte H-Brücken-Topologie (CHB) —

   A.Mechanismus:

• In Reihe geschaltete H-Brücken-Module teilen sich die Spannung.

• Phasenverschobene PWM gewährleistet eine Spannungsunsymmetrie von <2%.

B. Ergebnisse: Steigerung der Einzelanlagenkapazität auf bis zu 300 Mvar (6-fache Verbesserung). Und Reduzierung der Verluste von 1.8 % auf 0.9 %.

(3) Beispiel: Das VSC-Projekt Zhangbei in China erreichte eine Kapazität von 600 Mvar bei um 51 % geringeren Verlusten.

● Testergebnisse

Szenario	Traditioneller Fehler	LSTM-Fehler
50 % Rückgang der Windenergie	18%	4%
Sonnenbewölkung	22%	7%



3. Kapazitätserweiterung: Technische Lösungen für Hardwaregrenzen

● Erweiterung der IGBT-Serie – Überwindung von Spannungsgrenzen

(1) Problem: Zweistufige IGBT-Topologien (max. 1.7 kV) begrenzen die Kapazität einer einzelnen Einheit auf 50 Mvar, was kostspielige Mehrgerätekonfigurationen erzwingt.



(2) Lösung: Kaskadierte H-Brücken-Topologie (CHB) —

    A.Mechanismus:

• In Reihe geschaltete H-Brücken-Module teilen sich die Spannung.

• Phasenverschobene PWM gewährleistet eine Spannungsunsymmetrie von <2%.

B. Ergebnisse: Steigerung der Einzelanlagenkapazität auf bis zu 300 Mvar (6-fache Verbesserung). Und Reduzierung der Verluste von 1.8 % auf 0.9 %.

(3) Beispiel: Das VSC-Projekt Zhangbei in China erreichte eine Kapazität von 600 Mvar bei um 51 % geringeren Verlusten.

● Hybrid-Expansion – Kosten und Leistung im Gleichgewicht

(1) Problem: Reines SVG kostet $5.6M/50Mvar; reines TCR ist zu langsam.



(2) Lösung: SVG-TCR-Hybrid

• Synergieeffekte: a. SVG gleicht hochfrequente Schwankungen aus (0–100 Hz, Ansprechzeit < 5 ms). b. TCR reguliert die Grundlast und reduziert so den Kapazitätsbedarf von SVG.



• Einsparungen:

- 35 % niedrigere Vorlaufkosten im Vergleich zu reinem SVG.

- 33 % niedrigere Wartungskosten über 10 Jahre.



● Leistungsvergleich

Parameter	Reines SVG	Hybrid System
Reaktionszeit	1ms	5 ms (TCR)
Kosten pro Mvar	$56,000	$36,000
Anwendungen	Datenzentren s	Industriezonen



Zusammenfassend

Reaktormängel resultieren aus verzögerten Reaktionen, harmonischen Wechselwirkungen und statischen Designs. Die Integration von LSTM-Vorhersagen (> 97 % Genauigkeit), CHB-Topologie (300 Mvar/Einheit) und Hybridsystemen (35 % Kostenersparnis) ermöglicht eine intelligente Blindleistungsregelung, stabilisiert Leistungsfaktoren über 0.95 und reduziert Verluste um 15–30 %. Diese Lösungen entsprechen IEC 61850 und IEEE 1547 und steigern die Gewinne erneuerbarer Kraftwerke jährlich um 180 USD/Mvar, bei einem ROI von unter zwei Jahren.



Leitfaden zur Technologieauswahl

Szenario	Empfohlene Lösung	Grundsätze	Ergebnis
Lastschwankungen >±25%/min	LSTM + CHB IGBT	IEC 61850-90-7	>95 % Kompensationsgenauigkeit
Kostensensible Projekte	Adaptive PID + Hybridsysteme	IEEE 1547-2018	ROI <2 Jahre
Hohe Präzisionsanforderungen	Reines SVG + Deep Learning	IEC 61000-4-30	Spannungsschwankungen <±2%
