Warum werden bei Hochleistungstransformatoren eher flache Kupferdrähte als runde Kupferdrähte verwendet?

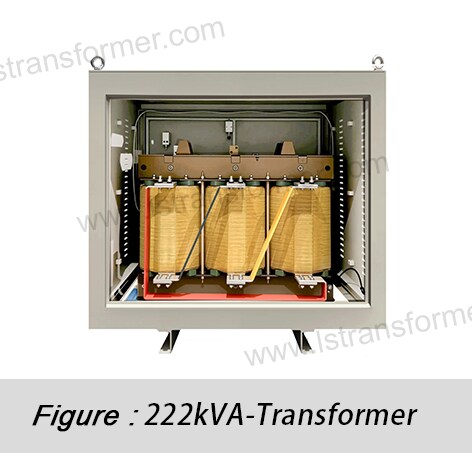

In Energieübertragungs- und -verteilungssystemen sind Transformatoren Kernkomponenten, deren Leistung die Effizienz und Stabilität des gesamten Netzes direkt beeinflusst. Angesichts des stetig steigenden Energiebedarfs und der zunehmenden Energieeffizienzstandards rückt die Optimierung von Hochleistungstransformatoren in den letzten Jahren immer stärker in den Fokus der Branche. Ein bemerkenswerter Trend ist die Verwendung von Flachkupferdraht anstelle des herkömmlichen Rundkupferdrahts als Wicklungsmaterial. Diese Designentscheidung basiert auf fundierten technischen Überlegungen und physikalischen Prinzipien. Dieser Artikel beleuchtet die Vorteile von Flachkupferdraht in Hochleistungstransformatoren, analysiert dessen Beitrag zur Leistungssteigerung und erläutert die relevanten technischen Details, um den Lesern die Gründe für diese technologische Entscheidung verständlich zu machen.

1. Grundlegende Unterschiede zwischen flachem und rundem Kupferdraht

Bevor wir die Vorteile von Flachkupferdraht in Hochleistungstransformatoren untersuchen, müssen wir zunächst die grundlegenden Unterschiede zwischen Flach- und Rundkupferdraht verstehen. Die geometrischen Unterschiede zwischen diesen beiden Leitern führen zu erheblichen Abweichungen in ihren elektrischen, thermischen und mechanischen Eigenschaften.

Vergleich der geometrischen Merkmale:

● Vergleich geometrischer Formen

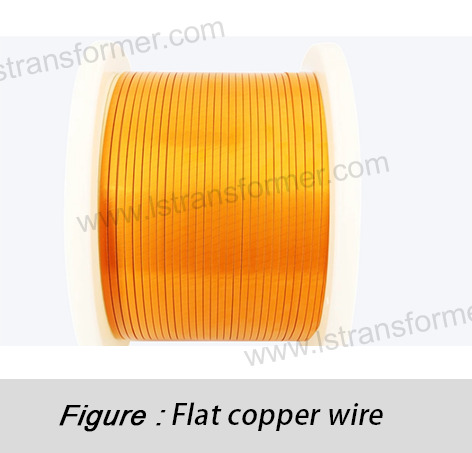

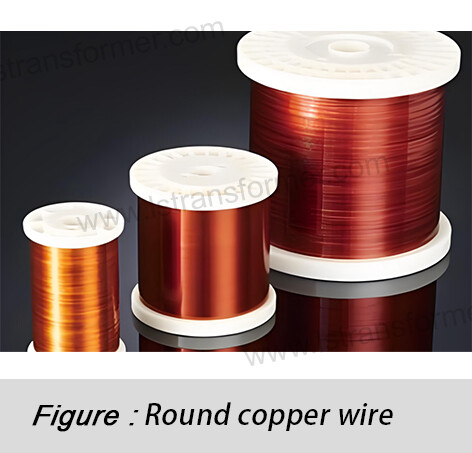

Aus geometrischer Sicht ermöglicht der rechteckige Querschnitt von Flachkupferdraht eine bessere Raumausnutzung bei den Wicklungen. Bei enger Anordnung der Leiter sind die Abstände zwischen Flachkupferdrähten deutlich kleiner als zwischen Rundkupferdrähten. Dadurch lässt sich mehr leitfähiges Material auf derselben Fläche unterbringen, was zwei entscheidende Vorteile mit sich bringt: eine höhere Strombelastbarkeit und eine kompaktere Bauweise des Transformators.

● Vergleich der Materialeffizienz

Hinsichtlich der Materialeffizienz kann der Füllfaktor von Flachkupferdraht typischerweise über 90 % liegen, während Rundkupferdraht selbst bei idealer hexagonaler Packung einen theoretischen Maximalfüllfaktor von nur etwa 78 % aufweist. Das bedeutet, dass Flachkupferdraht auf demselben Raum etwa 15 % mehr leitfähiges Material aufnehmen kann, wodurch die Stromdichtekapazität der Wicklung deutlich erhöht wird.

Der Skin-Effekt ist ein Phänomen, bei dem sich hochfrequenter Strom in einem Leiter ungleichmäßig verteilt und sich an der Oberfläche konzentriert. Flache Kupferdrähte können aufgrund ihrer geometrischen Eigenschaften den Einfluss des Skin-Effekts besser kontrollieren. Durch eine geeignete Gestaltung des Breiten-Dicken-Verhältnisses flacher Kupferdrähte können Ingenieure die Stromverteilung optimieren und zusätzliche Verluste durch den Skin-Effekt reduzieren. Runde Kupferdrähte bieten in dieser Hinsicht hingegen nur begrenzte Kontrollmöglichkeiten.

2. Verbesserte Raumausnutzung und Leistungsdichte

Bei der Konstruktion von Hochleistungstransformatoren sind die optimale Raumausnutzung und die hohe Leistungsdichte zwei entscheidende Faktoren. Flacher Kupferdraht zeichnet sich in diesen Bereichen durch seine hervorragende Leistung aus und ist daher die ideale Wahl für Hochleistungsanwendungen.

● Raumausnutzung

Der Kernmechanismus, durch den Flachdraht aus Kupfer die Raumausnutzung verbessert, liegt in der Anpassungsfähigkeit seiner geometrischen Form. Die Wicklungsräume von Transformatoren sind typischerweise rechteckig oder kreisförmig, und der rechteckige Querschnitt von Flachdraht aus Kupfer füllt diese Räume optimal aus. Werden mehrere Lagen Flachdraht nebeneinander gewickelt, lassen sie sich wie „Ziegelsteine“ ordentlich anordnen, sodass nahezu keine ineffektiven Lücken entstehen. Im Gegensatz dazu bilden runde Kupferdrähte zwangsläufig dreieckige Hohlräume zwischen benachbarten Leitern, die wertvollen Wicklungsraum belegen, ohne zur Stromleitung beizutragen.

● Thermische Leistung

Flacher Kupferdraht weist auch hinsichtlich der Wärmeleistung einzigartige Vorteile auf. Aufgrund seines höheren Oberflächen-Volumen-Verhältnisses besitzt flacher Kupferdraht bei gleichem Strom eine bessere Wärmeableitung. Die Wärmeübertragung folgt dem Fourier'schen Gesetz:

q = -k∇T

Kennzahlen:

q ist die Wärmestromdichte

k ist die Wärmeleitfähigkeit des Materials

∇T ist der Temperaturgradient.

Die größere Oberfläche von Flachkupferdraht bietet mehr Wege zur Wärmeableitung und ermöglicht so einen effizienteren Wärmetransport vom Leiterinneren zum umgebenden Isoliermedium. Diese Eigenschaft erlaubt den Betrieb von Flachkupferdrahtwicklungen bei höheren Stromdichten ohne Überhitzung, wodurch das Leistungsdichtepotenzial des Transformators weiter gesteigert wird.

In der praktischen Anwendung erreichen Hochleistungstransformatoren mit Flachkupferdraht typischerweise eine 10–15 % höhere Leistungsdichte als solche mit Rundkupferdraht bei gleicher oder sogar geringerer Temperaturerhöhung. Dieser Vorteil führt direkt zu einer Miniaturisierung der Geräte und Materialkosteneinsparungen, insbesondere in Märkten mit hohen Kupferpreisen, wodurch die wirtschaftlichen Vorteile noch deutlicher hervortreten.

3. Reduzierte Verluste und verbesserte Effizienz

Die Energieeffizienz von Transformatoren ist ein Schlüsselfaktor für die Gesamteffizienz von Stromversorgungssystemen, wobei Wicklungsverluste einen erheblichen Anteil der Gesamtverluste ausmachen. Flache Kupferdrähte reduzieren diese Verluste effektiv durch verschiedene Mechanismen und verbessern so die Gesamteffizienz des Transformators.

● Reduzierte Widerstandsverluste und verbesserter Wirkungsgrad

Die Reduzierung der Widerstandsverluste resultiert aus dem höheren Füllfaktor des flachen Kupferdrahts. Innerhalb derselben Fensterfläche bietet flacher Kupferdraht eine größere effektive Leiterquerschnittsfläche. Gemäß der Widerstandsformel:

R = ρL/A

COHO Expo bei der

R ist der Widerstand

ρ ist der spezifische Widerstand von Kupfer

L ist die Leiterlänge

A ist die Querschnittsfläche.

Ein größerer Wert für A bedeutet einen geringeren Gleichstromwiderstand und reduziert somit direkt die I²R-Verluste. Bei Hochleistungstransformatoren können diese reduzierten Widerstandsverluste zu jährlichen Energieeinsparungen von Tausenden von Kilowattstunden führen.

● Kontrolle von Haut- und Näheeffekten

Der Skin-Effekt und der Proximity-Effekt sind zusätzliche Verlustquellen in Klimaanlagen. Die Skin-Tiefe (δ) ergibt sich aus:

δ = √(ρ/πfμ)

Dabei ist f die Frequenz und μ die Permeabilität.

Bei Netzfrequenzen von 50/60 Hz beträgt die Eindringtiefe von Kupfer etwa 9-10 mm. Bei Leitern mit größerem Durchmesser wird die Stromverteilung ungleichmäßig, was zu einem erhöhten effektiven Widerstand führt.

Flache Kupferdrähte können diese Effekte aufgrund ihrer geometrischen Eigenschaften besser kontrollieren. Ingenieure können den Wechselstromwiderstand optimieren, indem sie die Dicke flacher Kupferdrähte so wählen, dass sie das Doppelte der Eindringtiefe (typischerweise 15–20 mm) nicht überschreitet. Darüber hinaus kann die Stromverteilung weiter verbessert werden, indem große Leiterquerschnitte in mehrere parallele, dünnere Flachdrähte unterteilt werden (bekannt als transponierte Leiter oder Roebel-Stäbe). Diese Konstruktion ist mit runden Kupferdrähten schwer zu realisieren, da die Anordnung mehrerer runder Drähte mehr Lücken erzeugt und somit den Füllfaktor verringert.

● Reduzierte Wirbelstromverluste

Wirbelstromverluste sind ein weiterer wichtiger Aspekt. Flache Kupferdrähte können diese Verluste minimieren, indem die Leiterabmessungen präzise gesteuert und geeignete Transpositionstechniken eingesetzt werden. Beispielsweise verwenden große Leistungstransformatoren häufig durchgehend transponierte Leiter, die aus mehreren isolierten, flachen Kupferdrähten mit regelmäßigen Transpositionen bestehen und so den durch Magnetfeldinhomogenitäten verursachten Wirbelströmen wirksam entgegenwirken.

Testdaten zeigen, dass optimierte Flachdrahtwicklungen aus Kupfer die Lastverluste in Hochleistungstransformatoren um 5–10 % reduzieren können. Da Transformatoren eine Lebensdauer von über 30 Jahren haben können, führen diese Effizienzsteigerungen zu erheblichen Energieeinsparungen und reduzierten CO₂-Emissionen und entsprechen damit den immer strengeren globalen Energieeffizienzstandards wie IEC 60076-20 und IEEE C57.12.00.

4. Vorteile hinsichtlich mechanischer Festigkeit und Zuverlässigkeit

Hochleistungstransformatoren müssen im Betrieb verschiedenen mechanischen Belastungen standhalten, darunter elektromagnetischen Kräften, thermischer Ausdehnung und Kontraktion sowie potenziellen Kurzschlusswirkungen. Flacher Kupferdraht bietet in diesen mechanischen Eigenschaften deutliche Vorteile gegenüber rundem Kupferdraht und verbessert dadurch die Gesamtzuverlässigkeit von Transformatoren.

● Widerstand gegen elektromagnetische Kräfte

Die Beständigkeit gegenüber elektromagnetischen Kräften ist ein herausragender Vorteil von Flachkupferdraht. Steigt der Laststrom in einem Transformator, erfahren die Leiter der Wicklung signifikante Lorentzkräfte, die bei Kurzschlüssen ein Vielfaches des Normalwerts erreichen können. Die Stärke der Lorentzkraft wird bestimmt durch:

F = BIL

Dabei ist B die magnetische Flussdichte, I der Strom und L die Leiterlänge.

Flacher Kupferdraht bietet aufgrund seiner breiten und flachen Form bessere Stützstrukturen sowohl in radialer als auch in axialer Richtung. Insbesondere in radialer Richtung kann die große Oberfläche des flachen Kupferdrahts eng an Isolierzylindern oder Abstandshaltern anliegen und so ein stabileres mechanisches Stützsystem bilden. Im Gegensatz dazu berührt runder Kupferdraht Stützstrukturen entlang einer Linie, wodurch unter der gleichen elektromagnetischen Kraft ein höherer lokaler Druck entsteht und das Risiko einer Beschädigung der Isolierung steigt.

● Management von thermisch-mechanischen Spannungen

Flache Kupferdrähte eignen sich hervorragend zur Aufnahme thermomechanischer Spannungen. Transformatoren sind bei Laständerungen Temperaturschwankungen ausgesetzt, und der Wärmeausdehnungskoeffizient von Kupferleitern beträgt etwa 17 × 10⁻⁶/°C. Der rechteckige Querschnitt flacher Kupferdrähte ermöglicht eine gleichmäßigere Spannungsverteilung bei der Wärmeausdehnung und reduziert so lokale Spannungsspitzen. Im Gegensatz dazu können mehrere runde Kupferdrähte bei der Wärmeausdehnung ungleichmäßige Verschiebungen erfahren, was im Laufe der Zeit zu Isolationsverschleiß oder lokaler Verformung führen kann.

Die Kurzschlussfestigkeit ist ein entscheidender Indikator für die Zuverlässigkeit von Transformatoren. Internationale Normen wie IEC 60076-5 stellen strenge Anforderungen an den Kurzschlusswiderstand von Transformatoren. Flache Kupferdrahtwicklungen weisen aufgrund ihrer höheren strukturellen Integrität geringere Verformungen unter elektromagnetischen Kurzschlusskräften auf und erhalten so die Integrität der Isolationsstruktur besser aufrecht. Tests zeigen, dass Transformatoren mit flachen Kupferdrahtwicklungen typischerweise mehr Kurzschlussbeanspruchungen ohne Verformung oder Beschädigung überstehen.

Langzeitdaten zur Zuverlässigkeit belegen die Vorteile von Flachkupferdraht. Mehrere Branchenstudien zeigen, dass Hochleistungstransformatoren mit Flachkupferdrahtwicklungen im Vergleich zu Transformatoren mit Rundkupferdrahtwicklungen über einen Betriebszeitraum von 20 Jahren eine um 30–40 % geringere Ausfallrate aufgrund von Wicklungsfehlern aufweisen. Diese verbesserte Zuverlässigkeit ist insbesondere für kritische Energieanlagen von Bedeutung, da Transformatorausfälle zu kostspieligen Stromausfällen und Reparaturkosten führen können.

5. Fertigungsprozess und wirtschaftliche Überlegungen

Flacher Kupferdraht bietet zwar zahlreiche technische Vorteile in Hochleistungstransformatoren, seine Herstellung und Anwendung stellen jedoch auch spezifische Herausforderungen hinsichtlich der Prozesse und der Kosten dar. Ein umfassendes Verständnis dieser Faktoren ist für eine optimale Transformatorenkonstruktion unerlässlich.

● Unterschiede im Herstellungsprozess

Die Verarbeitung von Flachdrahtwicklungen aus Kupfer ist deutlich komplexer als die von Runddrahtwicklungen. Flachdraht erfordert präzise Biege- und Formgebungsanlagen, insbesondere beim Wickeln von Spulen mit großem Durchmesser, um ein Verdrehen des Leiters und Beschädigungen der Isolierung zu vermeiden. Moderne CNC-Wickelmaschinen mit präziser Spannungsregelung und Bahnplanung können Flachdrahtwicklungen heute effizient verarbeiten. Obwohl die Anfangsinvestition in diese Maschinen hoch ist, amortisieren sich die Kosten durch die gesteigerte Produktionseffizienz und Produktqualität.

Die Isolierung ist ein weiterer wichtiger Prozess. Die Kanten flacher Kupferdrähte erfordern aufgrund der höheren elektrischen Feldstärke in diesen Bereichen eine spezielle Isolierungsverstärkung. Gängige Methoden sind:

(1) Kantenverrundung zur Reduzierung der elektrischen Feldkonzentration

(2) Zusätzliche Isolierschichten (z. B. Nomex-Papier)

(3) Spezielle Imprägnierungsverfahren zur Gewährleistung einer vollständigen Bedeckung mit Isolierlack

Diese Verfahren erhöhen zwar die Herstellungskosten, verbessern aber die langfristige Produktzuverlässigkeit erheblich.

● Lebenszykluskostenanalyse

Eine wirtschaftliche Analyse erfordert eine Betrachtung des gesamten Lebenszyklus. Obwohl die anfänglichen Materialkosten für Flachkupferdraht 5–10 % höher sein können als für Rundkupferdraht, überwiegen die umfassenden Vorteile diesen Unterschied oft bei Weitem:

Aus Sicht der Lebenszykluskosten (LCC) amortisieren sich die anfänglichen Mehrkosten von Hochleistungstransformatoren mit Flachkupferdraht typischerweise innerhalb von 5–8 Jahren und generieren über die verbleibende Lebensdauer erhebliche Nettoeinsparungen. Dieser wirtschaftliche Vorteil ist besonders ausgeprägt bei Anwendungen mit hohen Strompreisen oder langen Betriebszeiten.

● Standardisierung und Lieferkette

Internationale Normen wie IEC 60317 und ASTM B1/B3 definieren die Spezifikationen für Flachkupferdraht klar, und die globale Lieferkette ist gut etabliert. Führende Kupferlieferanten bieten Flachkupferdraht in verschiedenen Größen und Isolationsqualitäten an, die diesen Normen entsprechen und somit Materialverfügbarkeit und gleichbleibende Qualität gewährleisten.

6. Internationale Standards und Umweltaspekte

Der Trend zu flachen Kupferdrähten in Hochleistungstransformatoren steht in engem Zusammenhang mit sich entwickelnden globalen Normen und Umweltauflagen. Das Verständnis dieser internationalen Normen und Umweltfaktoren ist für Transformatorenhersteller und -anwender von entscheidender Bedeutung.

● Internationale Standards

Internationale Normen für Transformatorwicklungsleiter befassen sich hauptsächlich mit folgenden Aspekten:

(1) IEC 60076-Reihe (Leistungstransformatoren)

(2)IEEE C57.12.00 (Allgemeine Anforderungen an Transformatoren)

(3)EN 50588 (Trockentransformatoren)

(4)GB/T 1094 (Chinesische Normen für Leistungstransformatoren)

Obwohl diese Normen keine Vorgaben zur Leiterform machen, prädestinieren ihre Anforderungen an Effizienz, Temperaturanstieg und Kurzschlussfestigkeit Flachkupferdraht für die Erfüllung hoher Standards. So spezifiziert beispielsweise die IEC 60076-20 die Wirkungsgradklassen von Transformatoren, was Hersteller dazu veranlasst, hocheffiziente Konstruktionen wie Flachkupferdraht einzusetzen, um höchste Wirkungsgrade (z. B. IE4) zu erreichen.

● Umweltauflagen

Umweltrichtlinien wie die EU-Verordnungen RoHS und REACH beschränken den Einsatz gefährlicher Stoffe in Transformatorenmaterialien. Flache Kupferdrähte werden typischerweise mit umweltfreundlichen Isolierlacken, beispielsweise wasserbasierten oder hochfeststoffhaltigen Lacken, beschichtet und erfüllen somit diese Richtlinien. Darüber hinaus reduzieren Transformatoren mit flachen Kupferdrähten aufgrund ihres höheren Wirkungsgrades die CO₂-Emissionen im Betrieb und tragen so zur Erreichung der Nachhaltigkeitsziele der Anwender bei.

● Recyclingvergleich

Im Hinblick auf das Recycling lassen sich Flachdrahttransformatoren aus Kupfer am Ende ihrer Lebensdauer leichter demontieren und ermöglichen höhere Kupferrückgewinnungsraten und -reinheiten. Laut der International Copper Association kann die Kupferrückgewinnungsrate für Flachdrahtwicklungen über 98 % liegen, während bei Runddrahtwicklungen aufgrund der schwierigeren Isolierungsentfernung typischerweise 95–97 % erreicht werden.

● Zukunftstrends

Im Zuge der Bemühungen um Klimaneutralität beschleunigt die globale Energiewirtschaft den Übergang zu hocheffizienten Anlagen. Daten des Weltbankprojekts „Transformers Energy Performance“ zeigen, dass hocheffiziente Konstruktionen (z. B. Flachwicklungen aus Kupferdraht) die CO₂-Emissionen über ihren gesamten Lebenszyklus um 15–20 % reduzieren können. Dieser Umweltvorteil hat der Flachwicklungstechnologie aus Kupferdraht mehr politische Unterstützung und Anerkennung am Markt eingebracht.

Zusammenfassend

Die Verwendung von Flachkupferdraht anstelle von Rundkupferdraht in Hochleistungstransformatoren ist aufgrund zahlreicher technischer Vorteile eine sinnvolle Entscheidung. Flachkupferdraht hat sich im modernen Transformatorenbau durch seine überlegene Raumausnutzung, höhere Leistungsdichte, geringere Energieverluste, ausgezeichnete mechanische Festigkeit und langfristige Zuverlässigkeit etabliert. Angesichts steigender globaler Energieeffizienzstandards und wachsender Nachhaltigkeitsanforderungen in der Energiewirtschaft wird die Flachkupferdrahttechnologie die Transformatorenindustrie weiter in Richtung höherer Effizienz, Kompaktheit und Zuverlässigkeit lenken. Diese Technologie erfüllt nicht nur die aktuellen internationalen Elektrotechniknormen, sondern bietet Anwendern auch erhebliche wirtschaftliche Vorteile über den gesamten Lebenszyklus und stellt somit eine ideale Lösung dar, die Leistung, Kosten und Umweltauflagen in Einklang bringt. Zukünftige Fortschritte in der Materialwissenschaft und den Fertigungsprozessen werden das Anwendungspotenzial von Flachkupferdraht in Transformatoren weiter ausbauen.
