Tut Transformator Überhitzung Beeinflussen Lebensdauer? — Analyse der Temperatur-Anstieg Mechanismen und Intelligent Cooling Solutions
Tut Transformator Überhitzung Beeinflussen Lebensdauer?
—Analyse der Temperatur-Anstieg Mechanismen und Intelligent Cooling Solutions
Transformator überhitzung Kosten der globalen Industrie über 12 Milliarden US-Dollar jährlich. Nach der Internationalen Elektrotechnischen Kommission (IEC), die über der Bemessungs-Temperatur von 8°C schneidet Transformator Lebensdauer durch 50%. Chinas Ministerium für Industrie und Informationen Technologie hat sich durchgesetzt strenger Temperatur-Grenzen (z.B., Wicklung ≤98°C) in seiner Transformator Energie-Effizienz-Plan (2023-2025). Dieser Artikel verbindet die IEEE C57.91 thermische Alterung Modell und Globale Fallstudien zu erklären, wie überhitzung Schäden Transformatoren und highlights kostensparende Strategien durch smart cooling technologies.
Inhalt
1.Wie Überhitzung Zerstört Transformator Lebensdauer: Von der Isolierung Altern, um Thermischen Abbau
(1) Isolierung Material Degradation:
Temperatur beschleunigt die Isolierung Verschlechterung. Zum Beispiel, alle 6°C erhöhen, reduziert die Lebensdauer der Klasse A Isolierung (z.B. Epoxidharz) von 50%. Raising Wicklung Temperaturen von 90°C bis 105°C Schrägstriche Lebensdauer von 20 Jahren auf 5 Jahre.

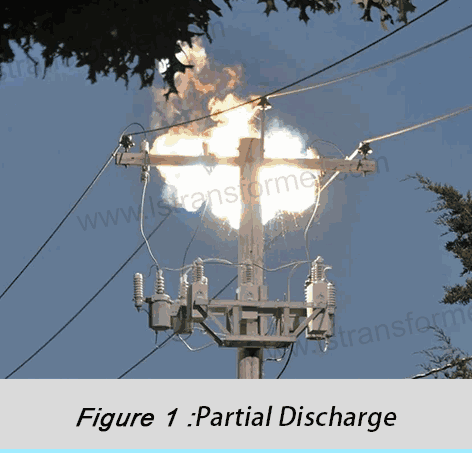

(2) Partial Discharge (PD):
Hohe Temperaturen auslösen, die Mikro-Risse in der Isolierung, wodurch PD.Nach IEC 60270, PD-Aktivität Spannungsspitzen von 300% bei 110°C mit Einem chinesischen Stahlwerk Fallstudie: Cooling system failure-led-hotspot-Temperaturen von 118°C, was in 180kreplacementcosts und 520k Produktionsverluste innerhalb von sechs Monaten.
(3) Öl-Abbau:
In oil-immersed transformers, jeder 8°C steigen in top-oil-Temperatur Doppel-oxidation Preisen. Säure-Aufbau reduziert die Kühlung Effizienz durch 30%, was einen Teufelskreis des Temperaturanstiegs.
2.Temperatur Aufstieg Mechanismen: die Bekämpfung von Wärme an der Quelle
2.1 Kupfer-Verluste (I2R)
Kupfer-Verluste auftreten, die durch ohmsche Heizung in den Wicklungen. Für eine 630kVA Transformator (909A-Nennstrom) bei 85% Last (772A):
2.1.1 Täglichen Kupfer-Verlust: 552 kWh/Tag (≈$120k jährlichen Stromkosten).
2.1.2 Lösungen:
(1) ein Upgrade auf Kupfer Wicklungen: Ersatz von Aluminium reduziert den Widerstand von 68%. Einer Vietnamesischen Fabrik gerettet, $85k/Jahr und gesenkten Temperaturen von 9°C.

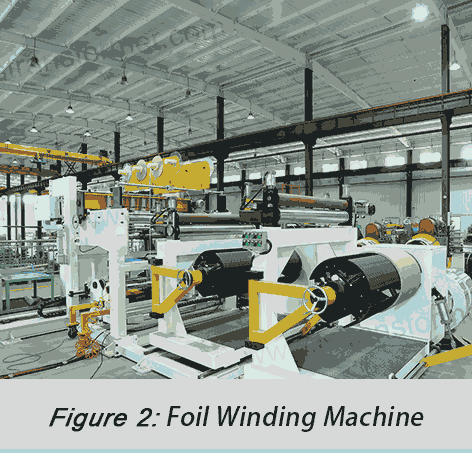

(2) Folie Wicklungen: Flache Kupfer-Folie reduziert theAC Widerstand über 15% -20% (skin-Effekt-Formel:der Rac - =Rdc×(1+
)). Ein chinesisches auto pflanze erreicht 5°C temperature drop.
(3) Dynamic Load Management: SCADA-Systeme stabilisieren Belastung Preise bei 40% – 60%, die Vermeidung nonlinearI2R Wachstum. Eine Chemische Anlage reduziert Verluste von 9.3%.
| Optimierung | Technisches Prinzip | Jährliche Einsparungen | Temp. Drop |
| Kupfer-Wicklungen | 40% niedriger Widerstand | $85k | 9°C |
| Folie Wickel-design | 18% niedrigere AC-Widerstand | $32k | 5°C |
| Dynamic load control | Stabile 60% Last rate | 9.3% Schadenreduzierung | 6°C |
| Kombiniert upgrades | Multi-dimensional Synergie | $149k | 15°C |
2.2 Oberschwingungsverluste
Oberschwingungen erhöhen die Haut-und wirbelstromverluste. Formel:
2.2.1 Fallbeispiel: Ein Rechenzentrum in Afrika mit 5. harmonische Verzerrung (THD=32%) sahen um 25% höheren Verlusten, 9°C tägliche Temperatur steigen, und $48k/Jahr zusätzliche Kosten.
2.2.2 Lösungen:
(1) Active Power Filter (APF): Schneider AccuSine reduziert THD von 32% auf 5%, was $48k/Jahr und die Erweiterung Transformator Leben von 3-5 Jahren.
(2) Power-Quality-Monitoring: Ein chinesischer Halbleiter-Werk cut harmonische-bezogene Ausfälle von 40%, sparen $21k/Jahr.
| Lösung | Anschaffungskosten | Jährliche Einsparungen | ROI-Periode |
| APF-filter | $85k | $48k | 1.8 Jahre |
| Power quality monitoring | $32k | $21k | 1,5 Jahre |
2.3 Core-Verluste (Leerlauf-Verluste)
Traditionelle Silizium-Stahl Kerne beitragen 1,2% der Nennleistung als keine-Last Verluste. Ein 315kVA Transformator Abfälle 20.000 kWh/Jahr, verursacht 8°C Temperaturanstieg.
2.3.1 Lösungen:

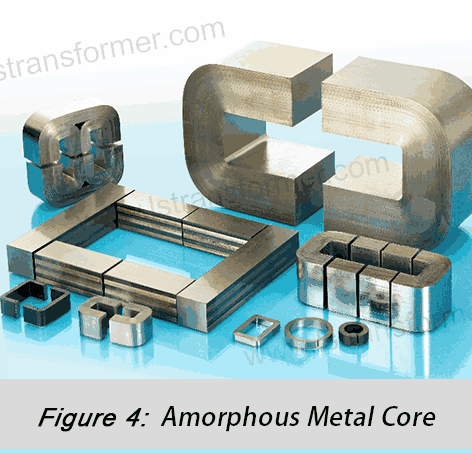

(1) Amorphe Metall Kerne: Verringerung der Hysterese-Verluste um 70 bis 80% und Wirbelstrom-Verluste von 60-70%.
(2) Laser-Geätzte Silizium-Stahl:Verfeinert magnetischen Domänen -, Schneid-Hysterese-Verluste von 25-35%.
(3) Stickstoff-Kühlung: öl Hemmt oxidation und verbessert die Kühlung Effizienz durch 40%.
3.Smart Cooling Solutions: Von der Reaktiven zur Proaktiven Verteidigung
Intelligente Systeme verwenden, IoT und AI vorherzusagen und zu verhindern überhitzung:
(1) Fiber-Optic Sensors: Monitor-hotspots mit bis zu ±0,5°C Genauigkeit und Vorhersagen Temperatur-trends über cloud-algorithmen.
(2) Cloud-Based AI Models: LSTM neural networks forecast temperature rise (<2°C error) and trigger cooling systems 48 hours in advance.
(2)工学的な範囲:(0.3~0.5)X_L@fᵣ
Transformator überhitzung beschleunigt die Isolierung Altern und Risiken, Totalausfall. Zu mildern:
(1) Verringerung der Verluste in der Quelle (Kupfer -, Kern -, Oberwellen).
(2) Erlassen, smart cooling-Technologien für die proaktive Kontrolle der Temperatur.
(3) Leverage data-driven insights zur Optimierung der Leistung und Lebensdauer.
Durch die Integration dieser Strategien, Branchen speichern können Millionen im Energie-und Ersatz der Kosten, während die zuverlässige Transformator-Betrieb.
