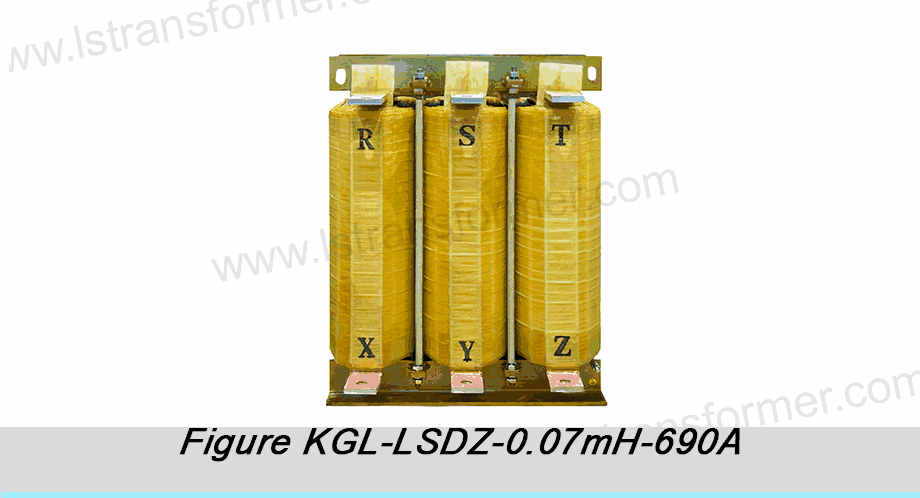

En sistemas de potencia y aplicaciones industriales, reactores son cruciales para la compensación de energía reactiva y de limitación de la corriente, haciendo que su fiabilidad y estabilidad esencial. Sin embargo, en húmedo o en climas variables, puede formar condensación en el interior de los reactores, la reducción de de aislamiento aislamiento de rendimiento y, potencialmente causando cortocircuitos o daños en el equipo. Este artículo explora la manera adecuada de Protección de Ingreso (IP) notación de diseño y medidas de apoyo puede efectivamente evitar la condensación en los reactores que operan en condiciones de humedad. También introduce reconocido internacionalmente las normas de protección y los métodos prácticos para ayudar a los usuarios a seleccionar y mantener una adecuada reactor productos para entornos húmedos.

Contenido

1. La comprensión de la Condensación y Sus Riesgos para los Reactores nucleares

La condensación se produce cuando el vapor de agua en el aire en contacto con una superficie cuya temperatura está por debajo del punto de rocío, girando de un gas en agua líquida. Para los reactores, la condensación se produce principalmente en dos situaciones:

1.1 La condensación debido a la día-noche, las variaciones de temperatura las variaciones de la temperatura:

En regiones con gran diario de los cambios de temperatura, el enfriamiento nocturno puede causar la superficie interna de la temperatura del reactor recinto a caer por debajo del punto de rocío.

1.2 La condensación después de apagar y reiniciar:

Cuando un reactor se reinicia en un ambiente húmedo, liquidación de aumento de la temperatura aumenta de aire interno el contenido de humedad; en refrigeración, esta humedad se puede condensar en el enfriador de componentes.

Los principales riesgos de condensación para reactores incluyen:

1.3 Reducido de aislamiento:

La humedad disminuye la resistividad superficial del sólido de los materiales aislantes.

1.4El aumento de la descarga parcial:

La humedad combinada con los contaminantes pueden formar conductora caminos, que conducen a la descarga parcial, que poco a poco se erosiona el aislamiento.

1.5La corrosión de las partes metálicas:

La exposición a largo plazo a la condensación de humedad acelera la oxidación y la corrosión de los bobinados de cobre y de hierro núcleos, el acortamiento de la vida útil de los equipos.

La Humedad Relativa Ambiente	Típico de Resistencia de Aislamiento (MΩ)	El Aislamiento De La Evaluación De Desempeño
<60%	>1000	Excelente
60%-75%	500-1000	Bueno
75%-85%	100-500	Justo
>85%	<100	Pobres, De Alto Riesgo

2. Clasificación IP Principios y Su Papel en la Prevención de la Condensación

La clasificación IP es un estándar de sistema de clasificación desarrollado por la Comisión Electrotécnica Internacional (IEC 60529) para definir el nivel de protección de equipos eléctricos, gabinetes contra sólidos y líquidos. Es ampliamente utilizado en el diseño de protección de la alimentación de los equipos como transformadores y reactores.

2.1 Understanding the IP Code

2.1.1An IP code consists of two digits:

（1）First digit: Protection against solid objects (0–6)
（2）Second digit: Protection against liquids, primarily water (0–9K)

2.1.2For reactors in humid environments, the second digit is particularly important. Common moisture-related protection levels include:

（1）IPX3:Protected against spraying water at up to up to 60° from vertical.

（2）IPX4:Protected against splashing water from any direction.

（3）IPX5:Protected against water jets from any direction.

（4）IPX7:Protected against temporary immersion in water.

（5）IPX8:Protected against continuous immersion under specified conditions.

2.2 Anti-Condensation Design Features of High IP-Rated Reactors

Para lograr IP56 o superior, reactores suelen incorporar:

2.2.1Sealed Structure Design:

(1) One-piece molded or welded sealed enclosures to minimize seams and openings.
(2) Silicone or fluor rubber gaskets with compression set <15%.
(3) Double-sealed terminals: inner epoxy potting, outer elastomer seal.

2.2.2Breathing System Design:

(1) Polymer membrane breathers (e.g., ePTFE) with micropores (0.2–0.5µm), allowing air passage but blocking liquid water.
(2) Built-in silica gel desiccant with moisture absorption capacity≥30%.
(3) Integrated dust filter layer with efficiency≥99% for particles≥5µm.

2.2.3Internal Humidity Control:

(1) Built-in heaters that activate when ambient humidity >70%, maintaining internal temperature 3–5°C above dew point.
(2) Humidity indicator cards or electronic sensors for visual management.
(3) Moisture-resistant insulation materials like Nomex® paper, with absorption rate <3%.

Clasificación IP	La Capacidad De Protección	Ambiente Adecuado	Anti-Condensación Efecto	Aplicaciones Típicas
IP44	A prueba de salpicaduras de agua	Ligeramente húmeda, protegido al aire libre	Justo	Plantas industriales en el interior
IP55	Baja presión de chorro de agua protegida	Moderadamente húmedos, no de lluvia directa	Bueno	Semi-al aire libre del interruptor de habitaciones
IP65	A prueba de polvo, bajo la presión de chorro protegido	La alta humedad, polvo	Mejor	Las zonas costeras, las minas de
IP66	A prueba de polvo, potente chorro protegido	Duras humedad, es posible espray de sal	Excelente	Plataformas marinas, puertos
IP67	A prueba de polvo, de inmersión temporal a prueba de	Humedad extrema, posibles inundaciones	Pendientes	Subterráneo, áreas propensas a la inundación

3. Auxiliar Anti-Condensación Tecnologías de Trabajar con grados de protección IP

Mientras que los altos grados de protección IP prevenir con eficacia directa de la entrada de agua, tecnologías adicionales a menudo son suficientes para evitar la formación de condensación en entornos con fuertes fluctuaciones de temperatura y humedad.

3.1 Internal Heating System Design

Sistemas de calefacción para prevenir la condensación de evitar la condensación por mantener la temperatura interna consistentemente por encima de la temperatura de punto de rocío.

3.1.1Power Calculation:

Calefacción potencia P debe satisfacer:

P≥k×Un× ΔT
Donde:

k: Integral coeficiente de disipación de calor (W/m2·K), por lo general 3-5.

R: Reactor de carcasa superficie (m2).

T: se Requiere de la diferencia de temperatura (K), generalmente 3–5K.

3.1.2Control Strategy:

（1）PID control algorithms adjust heating power based on internal sensor feedback.

（2）Activation threshold:Starts when internal RH >60% or temperature approaches dew point.

（3）Graded power output:Auto-switching between 50%/75%/100%.

3.2 Special Coating Technology

La aplicación de anti-condensación de revestimientos en el interior de los reactores proporciona una protección extra.

3.2.1Hydrophobic Coatings:

（1）Main components: Fluorosilicone resin or nano-silica.

（2）Contact angle >110°, preventing water droplet adherence.

（3）Surface energy <25 mN/m, reducing moisture adsorption.

3.2.2Insulating Moisture-Resistant Varnish:

（1）Forms a dense film after curing, water vapor transmission rate <5g/m²·day.

（2）Volume resistivity >1×10¹⁴ Ω·cm.

（3）Temperature class usually F (155°C) or H (180°C).

3.3 Ventilation and Humidity Balance Design

Adecuado diseño de ventilación en los reactores de gran tamaño ayuda a prevenir la condensación localizada.

3.3.1Air Duct Design Principles:

（1）”Bottom-in, top-out” vertical ducts utilize natural hot air rising.

（2）Airspeed controlled between 0.5–1.5 m/s to avoid rapid cooling.

（3）Duct cross-sectional area S≥Q/(v×3600), where Q is total heat dissipation (W), v is design airspeed (m/s).

3.3.2Humidity Balancing Measures:

（1）Automatic dampers close when external humidity exceeds internal.

（2）Humidity buffer materials (e.g., silica gel plates, 3–5mm thick) at key points.

（3）Labyrinth ventilation structures extend air paths to enhance moisture exchange.

4. Las Normas internacionales y Métodos de Prueba

Para garantizar el reactor de la fiabilidad en entornos húmedos, las principales organizaciones internacionales de normalización han establecido relevante de las especificaciones de prueba.

4.1 IEC Standard Framework

（1）IEC 60076-11:Covers loading and temperature rise requirements for dry-type transformers and reactors, including damp heat tests.

（2）IEC 60721-3-3:Classifies climatic conditions, defining various humidity levels.

（2）IEC 61373:Vibration and shock tests to verify enclosure integrity under mechanical stress.

4.2 Detailed Test Methods

4.2.1Damp Heat Cycle Test (per IEC 60068-2-30):

（1）Temperature cycle:25°C → 40°C → 25°C.

（2）Humidity:Maintain 93±3% RH during high-temperature phase.

（3）Cycles:Typically at least 6 full cycles.

（4）Post-test requirements:Insulation resistance ≥100 MΩ, no visible condensation.

4.2.2IP Rating Verification Tests:

（1）IPX5/X6 Test:Use 12.5mm nozzle, flow rate 100L/min, distance 3m, duration ≥3 min.

（2）IPX7 Test:Immersion to 1m depth for 30 minutes.

（3）Post-Test Inspection:No internal water traces; insulation resistance change <10%.

5. La selección y el Mantenimiento de las Recomendaciones

5.1 Selection Guide

5.1.1Choose reactors with appropriate IP ratings based on environmental conditions:

（1）Temperate coastal areas: Recommend IP55 or above, with heating.

（2）Tropical rainforest climate: Recommend IP66, mandatory automatic humidity control.

（3）Areas with large day-night temperature differences: Choose IP54 or above, with internal temperature internal temperature buffering.

5.1.2Key Parameter Checklist:

（1）Maximum relative humidity range.

（2）Annual temperature variation temperature variation amplitude.

（3）Potential water accumulation/splash risks.

（4）Pollution degree (salt mist, dust, etc.).

5.2 Maintenance Best Practices

5.2.1Routine Checks:

（1）Monthly inspection of seal elasticity (hardness change ≤10 Shore A).

（2）Quarterly insulation resistance measurement, tracking trends.

（3）Check breather color change; replace if >50% of silica gel has changed color.

5.2.2Seasonal Maintenance:

（1）Test heating system before humid seasons.

（2）Clean ventilation paths, ensuring ≥80% of designed airflow area.

（3）Tighten all external connections per IEC 60076 torque specifications.

5.2.3Early Warning Signs:

（1）Quarterly insulation resistance drop >20%.

（2）Sudden partial discharge increase >30%.

（3）Uneven condensation on enclosure surface.

（4）Frequent breather saturation (color change cycle <1 month).

Conclusión

La protección de los reactores de la condensación, en ambientes húmedos requiere de un enfoque sistemático de la combinación apropiada de las clasificaciones IP, inteligente control de la humedad, y disciplinado de mantenimiento. Los reactores nominal IP56 o superior, equipadas con calefacción interna, a manejar eficazmente las más húmedas desafíos. Para condiciones extremas, IP67 combinado con revestimientos especiales que ofrece una protección superior. Los usuarios deben seleccionar rigurosamente probado reactores en función de determinados parámetros ambientales, se refieren a IEC y las normas de la IEEE, y establecer científica de los planes de mantenimiento a fin de garantizar a largo plazo la operación estable en condiciones húmedas.

Con los avances en la ciencia de los materiales y de internet de las cosas, el futuro del reactor de anti-condensación tecnologías se vuelven más inteligentes—la incorporación de la IA basada en la humedad de predicción y de auto-sanación sellos—además de mejorar el rendimiento en entornos de configuración. Para las necesidades actuales, la elección de productos de alta calidad compatible con las normas internacionales y respaldado por completo de los datos de prueba sigue siendo la solución más confiable para evitar la condensación de los riesgos.
