¿Cuáles Son Los Humildes “Arroja” en UHV Transformadores?

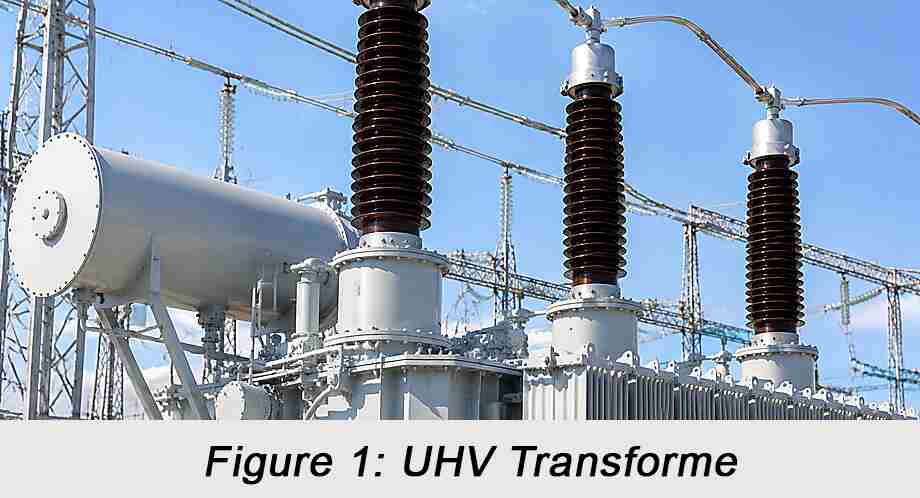

En el ámbito de la transmisión de la energía de Ultra-Alta Tensión (UHV) transformadores son el equipo básico de permitir eficiente, de larga distancia de distribución de la electricidad. Sin embargo, muchos son curiosos acerca de esos aparentemente discreto “derrama” las estructuras en el exterior de los transformadores. Estas naves son en realidad componentes críticos de los aisladores o bujes, principalmente proporcionar aislamiento eléctrico y mecánico de apoyo para garantizar la operación segura y estable de UHV transformadores en condiciones ambientales extremas. En este artículo se describirán en detalle los principios de diseño, ciencia de los materiales, y la importancia dentro de los estándares internacionales de transformador de cobertizos, ofreciendo una comprensión integral de este componente clave para nuestra audiencia global.

1. Funciones básicas y los Principios de Diseño de Transformador Arroja

Las funciones principales de los cobertizos son el aumento de la distancia fuga y evitar el arco de la descarga disruptiva. En UHV entornos, donde los niveles de tensión suele exceder de 800kV, la descarga de corona o arcos puede ocurrir en el aire, provocando la pérdida de energía o incluso daños en el equipo. Los cobertizos de trabajo mediante la ampliación de la longitud de la trayectoria a lo largo del aislante de la superficie, lo que hace difícil para el actual para formar un conductor de la pista.

1.1 ¿Cómo Arroja Mejorar El Aislamiento De Rendimiento?

(1) Aumento De La Distancia Fuga:

La estructura de múltiples capas de cobertizos divide el aislante de la superficie en una serie de pequeños segmentos. La corriente debe navegar alrededor de estas protuberancias, prolongando su camino. Según la Comisión Electrotécnica Internacional (IEC), las normas, la necesaria distancia fuga es calculado basado en el equipo de voltaje y niveles de contaminación ambiental, mediante la fórmula: L = k × Onu / E, donde L es la distancia fuga (mm), k es el factor ambiental (mayor para las zonas contaminadas), de la Onu es la tensión nominal (kV), y E es admisible intensidad de campo eléctrico (kV/mm). Diseño derramada aumenta significativamente el valor L.

(2) El agua de lluvia y Contaminante de Gestión:

El diseño en ángulo de cobertizos dirige el agua de lluvia escurra en un patrón específico, la prevención de la formación de una película continua de agua. En ambientes contaminados, los contaminantes como la sal de la niebla o polvo fácilmente puede acumular. Arroja ayudar a reducir la contaminación de la superficie, la reducción total de la superficie de la conductividad.

(3) La Norma Internacional De Referencia:

El IEC 60815 de la serie que define a la selección y dimensionamiento de aisladores para condiciones de contaminación. Este estándar es ampliamente seguido en el mundial de UHV proyectos para garantizar la compatibilidad y fiabilidad.

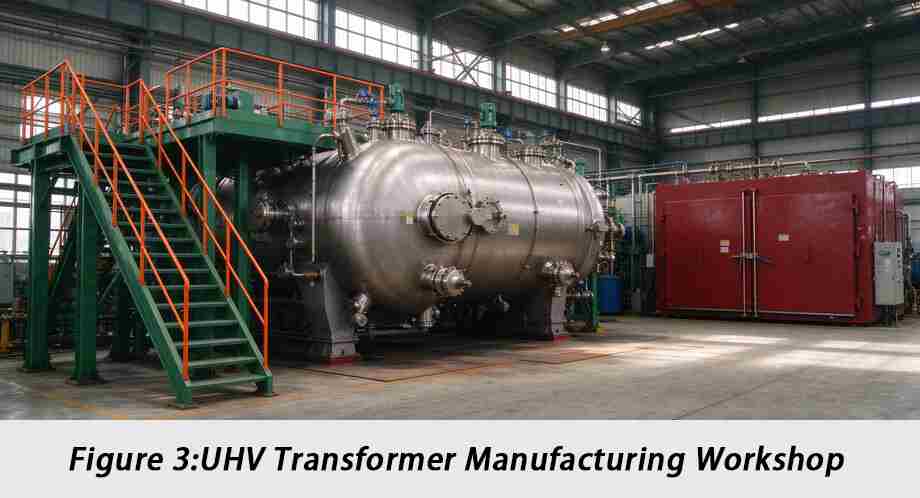

2. Material de la Ciencia y la Innovación Tecnológica en Diseño Derramada

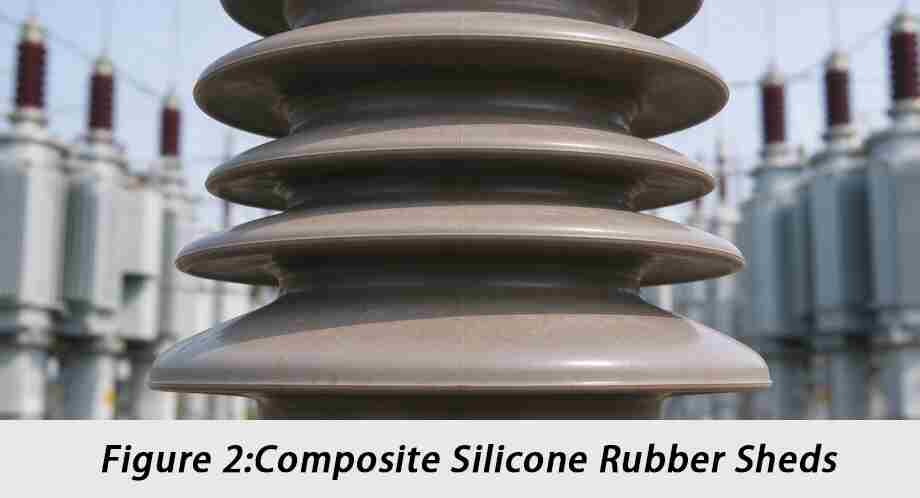

Arrojar los materiales deben poseer alta resistencia dieléctrica, resistencia a la intemperie y resistencia mecánica. Principios de los aisladores utilizados porcelana (cerámica), pero las modernas UHV transformadores utilicen cada vez más Compuesto de Caucho de Silicona de Materiales debido a su peso más ligero y superior contra la contaminación de la descarga disruptiva de rendimiento.

2.1 Ventajas de los Materiales Compuestos:

(1) Hidrofobia:

Caucho de silicona tiene una baja energía de superficie, causando la humedad para formar las gotas discretas en lugar de una película continua. Esto reduce drásticamente la corriente de fuga. Esta propiedad se deriva de la siloxano estructura molecular, donde los que no son cadenas laterales polares repelen moléculas de agua.

(2) Resistencia a los rayos UV y Anti-Envejecimiento:

Compuestos fortificado con aditivos como la alúmina o el humo de sílice puede reflejar la radiación UV, ralentizando el proceso de envejecimiento. Pruebas por la norma internacional ASTM D573 muestran que la alta calidad de la goma de silicona puede tener una al aire libre con vida útil superior a 30 años.

(3) Ligero y Resistencia Sísmica:

La densidad de los materiales compuestos es sólo de aproximadamente un tercio de la cerámica, la reducción de la carga mecánica en el transformador. Esta característica es crucial en regiones propensas a terremotos como el de Japón o California.

Tipo De Material Resistencia dieléctrica (kV/cm) La Contaminación Resistencia Disruptiva Peso (Densidad Relativa) Ambiente Adecuado
Porcelana (Cerámica) 150-200 Moderado Alta (2.5-2.7) Bajos niveles de contaminación, zonas secas
Compuesto De Caucho De Silicona 250-350 Excelente Baja (1.1-1.2) Alta contaminación, húmedas, las zonas costeras
Reforzado Con Fibras De Vidrio Epoxi 200-280 Bueno Medio (1.8-2.0) Moderadamente zonas contaminadas
Tabla 1: Comparación de Rendimiento de Común Arrojar Materiales

3. Impacto de los Cobertizos en UHV la Fiabilidad del Sistema

Aunque pequeño, cobertizos son un eslabón fundamental en la fiabilidad del sistema de la cadena. Según la Agencia Internacional de Energía (AIE) informes de fallos de aislamiento de la cuenta de aproximadamente el 15% de UHV transformador de fallos. Los cobertizos de mejorar la confiabilidad a través de los siguientes mecanismos:

3.1 Análisis de Falla de los Mecanismos de Prevención:

(1) La reducción de la Superficie de la Descarga:

En condiciones de humedad, una capa conductora pueden formar fácilmente en un aislante’s la superficie. El diseño de ranura de cobertizos interrumpe la continuidad de esta capa, la limitación de la corriente de fuga a la microampere gama y prevenir que se convierta en un arco. Los datos experimentales indican que el optimizado diseño derramada puede reducir la probabilidad de que la superficie de descarga hasta en un 70%.

(2) La Gestión térmica y la Estabilidad Mecánica:

Los transformadores generan calor durante la operación. El bajo coeficiente de expansión térmica en materiales compuestos minimiza la deformación. El corrugado de la estructura de los galpones se dispersa el estrés mecánico, la prevención de la formación de la grieta. Por ejemplo, en China’s ±1100kV Zhundong-Wannan proyecto, el diseño de los cobertizos aprobó la IEC 62217 mecánica de la carga de la prueba, soportar fuerzas de hasta 120 kN.

3.2 Solicitud Internacional En Casos De:

La Red Europea de gestores de redes de transporte-E) que comúnmente se emplea profundo arrojar diseños de submarinos UHV enlaces para manejar de niebla salina. La American Estándar IEEE C57.19.00 enfatiza sísmica de los procesos de verificación de los cobertizos.

4. La Optimización del diseño y de las Tendencias Futuras para el Transformador Arroja

Con la integración de la energía renovable y la rejilla de la digitalización, diseño derramada sigue evolucionando. Adaptación de los Galpones y Nano-Recubrimiento de Tecnologías emergentes como el corte-borde de las direcciones.

4.1 Análisis de Tecnologías Innovadoras:

(1) Adaptación De Los Galpones:

Estos integrar sensores para monitorear los niveles de contaminación de la superficie, ajustando automáticamente el cobertizo de ángulo o de iniciar la limpieza de mecanismos. El principio se basa en el cambio de impedancia de retroalimentación. Cuando la contaminación se acumula, el sistema de control activa la micro-motores para ajustar el cobertizo de inclinación, la reducción de las necesidades de mantenimiento.

(2)Nano-Recubrimientos:

Los recubrimientos que contienen nanopartículas como dióxido de titanio (TiO₂) o de óxido de zinc (ZnO) dar arroja propiedades de autolimpieza. Bajo luz UV, la catálisis, la capa se rompe contaminantes orgánicos, la mejora de la anti-contaminación capacidad. La investigación muestra que arroja con nano-recubrimientos puede reducir la corriente de fuga en un 40% en condiciones comparables.

La Tecnología De Etapa Las Características Del Núcleo Aislamiento El Aumento De La Eficiencia Impacto Ambiental Adecuado Nivel De Tensión
La Cerámica Tradicional Arroja Estructura fija, requiere una limpieza periódica Línea de base Un alto consumo de energía en la producción de ≤ 500 kV
Compuesto Arroja Ligero, propiedades hidrofóbicas 30-50% de mejora Utiliza materiales reciclables 500 – 1000 kV
Inteligente/De Adaptación De Los Galpones Sensores integrados, de adaptación de las características El 60-80% de mejora Reduce la limpieza química de las necesidades de ≥ 1000 kV
Tabla 2: Arrojar la Evolución de la Tecnología y la Mejora del Rendimiento

Conclusión

Los cobertizos en UHV transformadores están lejos de “sin pretensiones.” son componentes de precisión que el fusible de la ciencia de materiales, ingeniería eléctrica, y la adaptación al medio ambiente. A partir de la ampliación de líneas de fuga distancia de la integración de las tecnologías inteligentes, la evolución de los cobertizos directamente impulsa redes de energía global hacia una mayor eficiencia y fiabilidad. Como la cooperación energética internacional se profundiza, las innovaciones en el cobertizo de la tecnología continuará para apoyar UHV redes que abarcan continentes y de los océanos, energía para el futuro del mundo.
