Gängige Anschlussmethoden für Transformatorzuleitungen

—Unverzichtbarer Leitfaden für Ingenieure weltweit

Im Zuge der globalen Energiewende und des Aufbaus intelligenter Stromnetze bilden Transformatoren das Herzstück von Stromversorgungssystemen. Die Zuverlässigkeit ihrer Verbindungen beeinflusst maßgeblich die Netzsicherheit und Energieeffizienz. Zuleitungen, die als „Lebensader“ zwischen Transformatoren und externen Systemen fungieren, sind für die Auslegung und Auswahl von entscheidender Bedeutung. Gemäß internationalen Normen wie IEC 60204 und IEEE Std C57.12.00 müssen Transformatorzuleitungen strenge Anforderungen erfüllen, darunter Strombelastbarkeit, mechanische Festigkeit, Beständigkeit gegenüber Umwelteinflüssen und Kontaktwiderstandsstabilität. Dieser Artikel bietet eine detaillierte Analyse von fünf gängigen Zuleitungstechnologien und deren wissenschaftlichen Grundlagen und unterstützt Sie so bei der optimalen Auswahl für globale Projekte.

Inhalt

1. Verschraubte Verbindung: Die Grundlage von Hochstromsystemen

● Technisches Prinzip
Bei Schraubverbindungen werden hochfeste Legierungsschrauben mit präzisem Drehmoment (typischerweise nach IEC 60076 oder ANSI C119.4) verwendet, um eine plastische Verformung an der Kupfer/Aluminium-Leiterschnittstelle zu erzeugen und so mikroskopische Luftspalte zu eliminieren.

Gemäß der Holmschen Kontakttheorie berechnet sich der Kontaktwiderstand wie folgt:

Rc = ρ/(2a) + σ/F

Kennzahlen:

ρ = spezifischer Widerstand

a = Radius des Kontaktpunkts

σ = Oberflächenfilmwiderstand

F = Kontaktkraft

Durch Erhöhung des Schraubendrucks (F) wird die Wirkung von Oxidationsschichten wirksam unterdrückt.

● Wichtigste Vorteile

(1)Hohe Überlastfähigkeit: Kann 125 % des Nennstroms bei einem Temperaturanstieg unter 65 K aushalten (IEC 60076-2).

(2)Null Alterungsrisiko: Keine organischen Materialien; hält Temperaturen bis zu 150°C stand (UL 506-geprüft).

(3)Visuelle Inspektion: Die Kontaktqualität kann durch Messung der Eindringtiefe mit einer Fühlerlehre beurteilt werden.

● Anwendungen:Der 800-kV-Haupttransformator im Wasserkraftwerk Itaipu in Brasilien verwendet spezielle M42-Schrauben und erreicht eine Einzelpunkt-Strombelastbarkeit von 50 kA.

Tabelle 1Internationale Drehmomentnormen für Schraubverbindungen (IEEE-Standard 62)

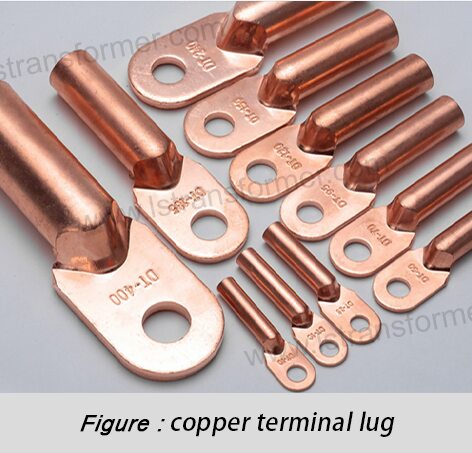

2. Crimp-Anschlussklemme: Eine innovative Lösung für Vibrationsfestigkeit

● Strukturelle Innovation
Verfügt über eine dreilagige Verbundkonstruktion:

(1)Die Phosphorbronzefeder sorgt für einen kontinuierlichen Druckausgleich.

(2)Die Verzinnung unterdrückt elektrochemische Korrosion.

(3)Die Kompressionshülse gewährleistet eine Verbindung auf molekularer Ebene.

Die Kontaktwiderstandsänderung (ΔRc) bleibt unter 3 % (MIL-DTL-38999 Vibrationsnorm).

● Mechanischer Mechanismus
Gemäß dem Hookeschen Gesetz (F = k·x) gewährleistet die Konstruktion der konischen Feder, dass die Schwankung der Kontaktkraft bei einer Verschiebung von ±2 mm innerhalb von 15 % bleibt.

Tests des US Naval Laboratory bestätigen einen stabilen Kontaktwiderstand auch unter einer Beschleunigungsvibration von 15g.

● Typische Anwendung: Die Trockentransformatoren von Siemens für Offshore-Windplattformen verwenden gecrimpte Klemmen, um Windvibrationen der Stärke 12 standzuhalten.

3. Geschweißte Verbindung: Eine zuverlässige Wahl für dauerhafte Verbindungen

Durch Schweißverbindungen entsteht durch Schmelzen oder Pressen eine metallurgische Verbindung zwischen Leiter und Zuleitung, wodurch der Kontaktwiderstand aufgrund direkter atomarer Bindung entfällt. Zu den wichtigsten technischen Aspekten gehören:

Kritische Kontrollparameter:

(1)Energiedichte: Für tiefes Einschweißen beim Laserschweißen werden >500W/mm² benötigt.

(2)Lückenausgleich: Beim Lötmetall muss die thermische Ausdehnung (ΔL = α·L₀·ΔT) berücksichtigt werden.

(3)Oberflächenbehandlung: Durch Elektropolieren wird eine Oberflächenrauheit (Ra) <1.6μm für die Benetzbarkeit sichergestellt.

Fallstudie:Hitachi ABB Power Grids nutzte das Vakuum-Elektronenstrahlschweißen für 800-kV-GIC-Durchführungen in Quebec Hydro-Projekten und erreichte einen Verbindungswiderstand von <0.1μΩ.

● Maßnahmen zur Fehlervermeidung

(1)Kontrolle thermischer Risse: Die Zugabe von 0.1 % Seltenerdelementen (Ce/La) zu Kupfer verfeinert die Kornstruktur.

(2)Elektrochemische Korrosion: Für Aluminiumschweißungen ist eine ETFE-Beschichtung erforderlich (Salzsprühbeständigkeit >1000h).

(3)Mechanische Ermüdung: Die 30°-Fasenkonstruktion reduziert die Spannungskonzentration.

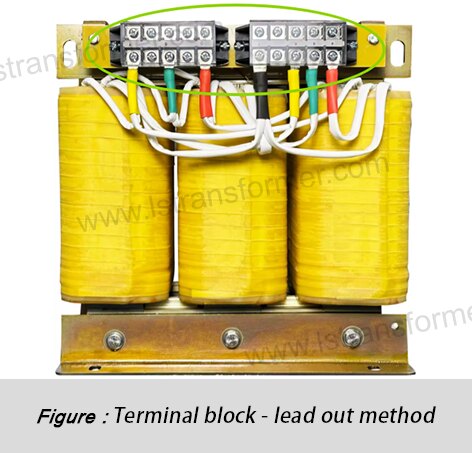

4. Steckklemmen: Modularität und Wartung im Gleichgewicht

Steckklemmen nutzen elastische Kontakte, um Druck zu erzeugen und so wiederholtes Verbinden zu ermöglichen. Die Kerntechnologie besteht in der Balance zwischen Kontaktkraft und Widerstandsstabilität. Gemäß der Hertzschen Kontakttheorie muss die tatsächliche Kontaktfläche (Ac = (F/H)^(2/3)) den minimalen Querschnitt für einen Stromfluss überschreiten.

● Entwicklung von Kontaktmaterialien

(1)1. Generation: Reines Silber (neigt zur Sulfidierung, was den Widerstand erhöht).

(2)2. Generation: Silber-Zinn-Oxid (SnO₂ 10 Gew.-%, lichtbogenbeständig, aber hart).

(3)3. Generation: Silber-Wolframcarbid (WC 15%, Härte HV220, Lebensdauer >50,000 Zyklen).

Testdaten: Die neuesten EDCP-Einsätze von Phoenix Contact weisen unter einer Dauerlast von 100 A einen um 18 K geringeren Temperaturanstieg auf als herkömmliche Klemmen.

● Strukturelle Innovationen

(1)Doppelter Verriegelungsmechanismus:Primärfeder für die Kontaktkraft + Sekundärfeder für die Vibrationsdämpfung.

(2)Flüssigmetallfüllung: Galliumbasierte Legierungen reparieren ihre Kontaktflächen selbst bei Verschleiß durch Mikrobewegungen.

(3)Integrierte Sensoren:NTC-Thermistoren überwachen den Kontaktstatus in Echtzeit.

Militärische Bestätigung: Entspricht MIL-STD-1344 Methode 3005.1, hält mechanischen Stößen von 40G stand.

Zusammenfassend

Bei der Auswahl von Transformatorzuleitungen müssen elektrische Leistung, mechanische Zuverlässigkeit und Kosten in Einklang gebracht werden. Geschweißte Verbindungen sind in permanenten Installationen wie Kernkraftwerken unverzichtbar, während Steckklemmen in wartungsintensiven Umgebungen wie Rechenzentren Flexibilität bieten.

Konstrukteure sollten Typprüfungen gemäß IEC 62271-203 priorisieren und die elektrische/thermische Feldverteilung mittels Finite-Elemente-Analyse optimieren. Mit der Digital-Twin-Technologie lässt sich die Lebensdauer von Zuleitungen durch Echtzeitsimulation vorhersagen und somit eine vorausschauende Wartung ermöglichen.
