Los transformadores son componentes esenciales en los sistemas de potencia, y su eficiencia de funcionamiento afecta directamente a las pérdidas de energía y los costes operativos a través de la red entera. En el diseño de transformadores y operación, la elección del método de enfriamiento es un factor esencial—no sólo la influencia de los equipos vida útil y fiabilidad, sino que también afecta de manera significativa la eficiencia de funcionamiento. Este artículo explora howdifferent métodos de refrigeración, tales como ONÁN, ONAF, y OFAF impacto transformador de rendimiento, analiza el subyacente principios termodinámicos, y proporciona datos para ayudar a los ingenieros eléctricos y de adquisición de los tomadores de decisiones a tomar decisiones más informadas. A nivel mundial, con el aumento de los estándares de eficiencia energética (tales como IEC 60076, IEEE C57.12.00, etc.), la comprensión de la relación entre los métodos de refrigeración y transformador de la eficiencia del transformador de la eficiencia se ha convertido cada vez más importante.

Contenido

1. Principios básicos: la Refrigeración y la Eficiencia en los Transformadores

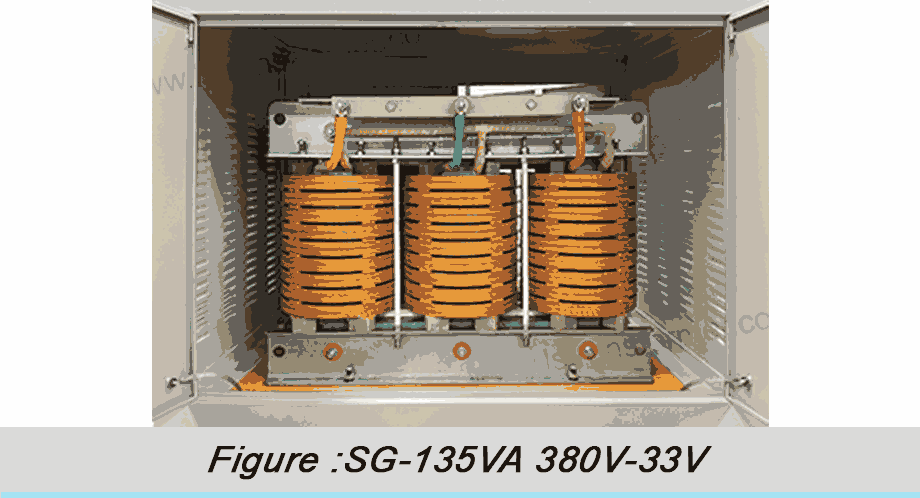

Durante la operación, los transformadores generan dos tipos de pérdidas: pérdidas de carga (pérdida de cobre) y pérdidas sin carga (pérdidas en el hierro). Estas pérdidas en última instancia, se manifiesta como calor. Si no se disipa rápidamente el calor puede provocar que el devanado y el núcleo de un alza en las temperaturas, con lo que la reducción total de las transformador de la eficiencia.

La relación física entre la temperatura y la eficiencia se expresa por la fórmula:

η= (Pout / (Vds + Ploss))×100%

Donde:
η = Transformador de la eficiencia
Pout = potencia de Salida
Ploss = pérdidas Totales (incluyendo el cobre y el hierro pérdidas)

Como la temperatura aumenta, la resistencia de bobinado se eleva, que conduce a una mayor pérdida de cobre (I2R). Según la Comisión Electrotécnica Internacional (IEC) de los estudios, por cada 10°C de aumento de temperatura, pérdida de cobre aumenta en aproximadamente un 3-5%. La prolongada alta temperatura de operación también acelera el material de aislamiento de envejecimiento. Por lo tanto, un eficaz sistema de refrigeración ayuda a mantener una alta eficiencia mediante el control de la subida de la temperatura.

Clasificación de los Métodos de Refrigeración (según la norma IEC 60076 Estándar):

Refrigeración Código	Nombre Completo	Refrigerante	La Circulación Método
ONÁN	El Aceite Natural De Aire Natural	Aceite Mineral	Convección Natural
ONAF	El Aceite Natural De Aire Forzado	Aceite Mineral	Circulación forzada de aire
OFAF	Aceite Forzado De Aire Forzado	Aceite Mineral	Bomba de aceite + fans
OFWF	Aceite Forzada De Agua Forzada	Aceite Mineral	Bomba de aceite + agua de refrigeración

2. Impacto de los Mecanismos de los Diferentes Métodos de Refrigeración en la Eficiencia

(1) ONAN (Aceite Natural de Aire Natural) Características de Eficacia

ONÁN, el más común es el método de enfriamiento para las pequeñas y medianas transformadores, confiando en la convección natural de aire y aceite para la disipación de calor. Su eficiencia rasgos incluyen:

(2) una Mayor eficiencia en cargas bajas:

En el 30-60% de la carga de la gama, ONÁN transformadores suelen alcanzar una eficiencia óptima. Esto se produce debido a la convección natural evita el consumo adicional de energía de los ventiladores o bombas, y a temperaturas más bajas reducen el aceite aislante de tasas de envejecimiento.

(3) Significativos en la eficiencia Significativos en la eficiencia de la gota bajo altas cargas:

Cuando las cargas superan el 70%, térmica acumulación se hace evidente. Los datos experimentales muestran que el 100% de la carga, ONÁN transformadores de la experiencia de un 15-20°C mayor aumento de la temperatura en comparación con ONAF, aumento de la pérdida de cobre por un 4-7% y la disminución de la eficiencia de 0,3–0,5 puntos porcentuales.

Ejemplo de caso: UN 10 MVA ONAN transformador opera en el 99,1% de eficiencia por debajo del 50% de la carga pero cae a 98.6% a plena carga. Esta variación en los resultados significativos del consumo de energía anual diferencias.

(4) ONAF (Aceite Natural de Aire Forzado) la Optimización de la Eficiencia

ONAF mejora la disipación de calor a través de agregado fans, con la eficiencia de características, incluyendo:

(5) ampliar el pico de la eficiencia de la gama:

Después de la activación del ventilador, de la disipación de calor de la capacidad de mejora en un 30-50%, permitiendo que el transformador para mantener el máximo de eficiencia en el 60-85% de la carga de la gama. IEEE datos de prueba indican que ONAF transformadores de superar comparable ONAN unidades de 0.2–0.3% en el 80% de la carga% de la carga.

(6) el consumo de energía del Ventilador consideraciones:

Cada ventilador normalmente consume 0.5–2 kW. Aunque auxiliar de energía aumenta de uso, reducción de la pérdida de cobre a altas cargas generalmente compensa extra en este sorteo. Sistema de control inteligente de optimizar el uso de la energía mediante la activación de los ventiladores en función de la temperatura de los umbrales.

Ecuación de balance de calor:

Qpro = Qrad + Qair

Donde:
Qpro = total de calor generada por la
Qrad = calor irradiado
Qair = convectivo de la disipación de calor (incluidos los fan-mayor porción)

La convección forzada aumenta notablemente Qair, la reducción global de aumento de la temperatura. Las pruebas confirman que a 40°C de temperatura ambiente, ONAF mantiene arriba de la temperatura del aceite de 10-15°C inferior a ONÁN.

3. Avanzadas Tecnologías de Enfriamiento de las Tecnologías de Refrigeración y la Eficiencia de los Avances

(1) OFAF (Aceite Forzado de Aire Forzado) Sistemas de

OFAF combina el aceite de las bombas y los ventiladores, el logro eficiente de enfriamiento a través de la doble circulación forzada:

(2) Estables los niveles de eficiencia:

Incluso bajo una carga del 100%, la subida de la temperatura permanece por debajo de 55K (IEC 60076 límite estándar es de 60K). Red europea mediciones revelan que OFAF unidades de lograr 0.4–0.7% más de eficiencia en comparación con ONAF en el 90-100% de la carga de la zona.

(3) Aceite de la transmisión de electrificación efecto:

Mantener el aceite velocidad de entre 0,3–0,5 m/s por IEEE Std C57.93; excesiva de las tasas de flujo puede causar acumulación electroestática, la adición de pérdidas no deseadas. Modernos diseños de incorporar la variable de frecuencia de las bombas de aceite que regule el flujo en función de la carga, la optimización de la eficiencia energética.

(4) Refrigeración Por Evaporación Y Nueva Líquidos Aislantes

Tecnologías de vanguardia como fluorocarbono de refrigeración por evaporación de apalancamiento de cambio de fase latente calor superior de transferencia de calor:

(5) el cambio de Fase eficiencia de enfriamiento:

Calor latente de valores puede ser de 5 a 8 veces mayores que los de los aceites minerales, permitiendo del mismo modo nominal de los transformadores a ser de 20 a 30% menor, mientras que el corte no-pérdidas de carga de más de 15%. Proyectos piloto en Singapur demostrar Singapur demostrar anuales promedio de las eficiencias de llegar a 99.3%.

(6) Eco-friendly líquidos aislantes:

Un éster Natural, los aceites (por ejemplo, la soja-basado) ofrecen mejor estabilidad a la oxidación que el aceite mineral, permitiendo mayores temperaturas de operación sin comprometer la vida de servicio. NIST investigación indica que estos ésteres de reducir el sistema de enfriamiento de los requerimientos de energía en un 15-20%.

4. Estrategias de optimización para mejorar la Eficiencia

(1) Tecnología De Control Inteligente De Refrigeración

Modernos transformadores de utilizar IoT sensores y adaptativo de los sistemas de control para mejorar la eficiencia de enfriamiento:

(2) carga Dinámica de seguimiento:

Predice curvas de temperatura, el uso de datos en tiempo real, ajuste preventivo de equipos de refrigeración. Como los sistemas de Alstom SmartCool según los informes, cortar su consumo anual de electricidad por 12 a 18%.

(3) Tiempo-control de respuesta:

Ajusta la refrigeración de las estrategias basadas en pronósticos de pre-enfriamiento durante períodos más fríos reduce el pico de demanda de refrigeración.

(4) el Mantenimiento de los Impactos en la Eficiencia

El sistema de la condición afecta directamente a la disipación de calor de la eficacia:

(5) Aceite de gestión de la calidad:

Ácido valores superiores a 0,1 mg KOH/g (según IEC 60296) degradar considerablemente la conductividad térmica. Rutina de filtrado evita que el aceite de la conductividad en el ideal 0.11–0.13 W/m·K rango.

(6) el Radiador de la limpieza:

La acumulación de polvo puede disminuir el radiador de la eficiencia en un 20-30%. Anual de inspecciones termográficas de infrarrojos ayudar a garantizar una disipación de calor caminos.

5. Influencia de las Normas Globales de Energía y Reglamentos

Las normas de eficiencia energética en todo el mundo están impulsando la innovación en la tecnología de enfriamiento:

(1) Reglamento de la UE No 548/2014:

Los mandatos de la reducción del 10-20% en no-pérdidas de carga por medio de los transformadores de tensión, fomentando avanzadas soluciones de refrigeración.

(2) de estados UNIDOS DOE 2016 Normas:

Imponen estrictas pérdida de carga de los criterios para transformadores de distribución, la promoción de la adopción de nuevos métodos como la refrigeración por evaporación.

(3) China GB 20052-2020:

Plantea mínimos de eficiencia de los umbrales de aceite transformadores inmersos en el 2-3%, incentivar inteligente de refrigeración de integración.

Conclusión

La selección de un transformador de enfriamiento método implica el equilibrio entre eficiencia, coste y fiabilidad. De ONÁN a OFAF y tecnologías emergentes como la refrigeración por evaporación, cada método ofrece beneficios únicos adecuados para aplicaciones específicas. La comprensión de la termodinámica detrás de cada método, combinado con controles inteligentes y el mantenimiento adecuado—puede mejorar sustancialmente el transformador de la eficiencia y reducir los costos del ciclo de vida.

En medio de una creciente énfasis mundial en la conservación de la energía (por ejemplo, Acuerdo de París objetivos), las innovaciones en la tecnología de enfriamiento seguirá formando el transformador de la industria. Recomendamos a los usuarios evaluar los perfiles de carga, condiciones ambientales, y el total de los costos de propiedad cuando la selección de opciones de refrigeración, consultoría de ingenieros especializados para el diseño térmico y optimización según sea necesario.
